Способы подключения электроплиты без розетки

Содержание

Как подключить варочную панель к электросети самостоятельно

Как можно подключить варочную панель к электросети без вилки

К подключению панели без вилки прибегают в тех случаях, когда не хотят видеть у себя на кухне не эстетично выступающую розетку. Тогда провода от панели подсоединяются к проводам сети и прячутся в подрозетник или распаечную коробку. Выполнить данные манипуляции можно с помощью гильз ГМЛ или монтажной коробки КлК-5С.

При безвилочном варианте подключения распределительная коробка должна находиться максимально близко к панели. Если провода находятся внизу, их протягивают с помощью штрабления стены или прокладывают кабель-каналы.

Современные модели варочных поверхностей имеют универсальное проводное оснащение для сети на 220 В и 380 В. В них установлен четырехжильный кабель, и этот факт часто вводит в ступор неопытных мастеров, потому что из стены выглядывают только три провода.

Для подключения панели к однофазной сети просто убирают в сторону и изолируют одну жилу фазы. Также можно соединить две фазы вместе с помощью наконечника.

В панелях мощностью от 7кВт, рассчитанных на работу от 380 В,подсоединен кабель с 5 жилами. Для подключения к 220 В попарно соединяются черный и коричневый провод, синий и белый (серый), а земля остается одиночной.

Соединение гильзами

Когда выполняется подсоединение варочной панели к электросети без использования вилки и розетки, приобретают гильзы ГМЛ. Они имеют сквозную конструкцию и служат для соединения медных кабелей и проводов.

Сечение жил должно соответствовать сечению гильзы. Например, если жилы провода сети 6мм2, то гильза тоже должна быть 6мм2. Бывает так, что из стены выходит кабель с жилами, сечение которых больше, чем у жил от панельного кабеля. Тогда гильза с меньшей стороны уплотняется с помощью дополнительной жилы 1.5 мм2, сложенной вдвое. После соединения концы гильз зажимаются пресс-клещами и изолируются. Готовую конструкцию прячут в подрозетник и закрывают крышкой.

Недостаток гильзовых соединений в том, что конструкции получаются не разборными. Также не у всех дома найдется соответствующий инструмент для обжимки, а простые плоскогубцы здесь не помогут.

Варианты соединения проводов опрессовочными гильзами

Соединение через монтажную коробку

Монтажная коробка для подключения кухонной панели удобней в плане последующей эксплуатации. В случае если провод станет отходить, то его легко можно подтянуть, просто разобрав корпус. Еще одним плюсом является компактный размер по сравнению с розеткой. Коробка без руда помещается в пространство за кухонными ящиками или под столешницей.

Подключение происходит стандартным способом. Если посмотреть на внутренность монтажной коробки, можно увидеть соответствующие обозначения на парных разъемах.

  • Ноль с щитка и панели кидается на левую и правую клемму N соответственно.
  • Таким же образом подводятся фазы к разъемам 1 и 2 для сети 220 В и 1, 2, 3 с сетью 380 В.
  • Заземление подключается к нижним разъемам.

После всех манипуляций монтажная коробка закрывается и прячется в отведенное для нее место.

Монтажная коробка для подключения варочной панели

Схема подключения духового шкафа к варочной панели

Надежная и безопасная эксплуатация бытовой техники полностью зависит от ее правильного подключения. Особенно это касается таких мощных устройств, как варочная панель и духовой шкаф.

Поэтому при подключении плиты с повышенной мощностью нужно соблюдать основные правила:

  • В обязательном порядке должно быть предусмотрено защитное заземление. Для его устройства используются комплекты вилок и розеток с тремя или пятью контактами. Стандартный контакт заземления несколько больше, чем остальные. Кроме штыря могут использоваться металлические пластины, расположенные по обеим сторонам корпуса вилки.
  • Если в старых домах заземление отсутствует, для его устройства от распределительного щита прокладывается отдельный кабель, в котором предусмотрен заземляющий провод. Он включается в общую сеть вместе с УЗО и автоматическим выключателем.
  • При наличии у бытового прибора мощности, превышающей 3,5 кВт, обязательно прокладывается отдельный питающий кабель, поскольку обычная проводка на 220 вольт не выдерживает таких нагрузок.
  • Данный кабель не рекомендуется подключать к другим нагрузкам. Он должен быть защищен автоматом, номинал которого выбирается в соответствии с мощностью духового шкафа.

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов

Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А

Розетки для подключения электроплиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

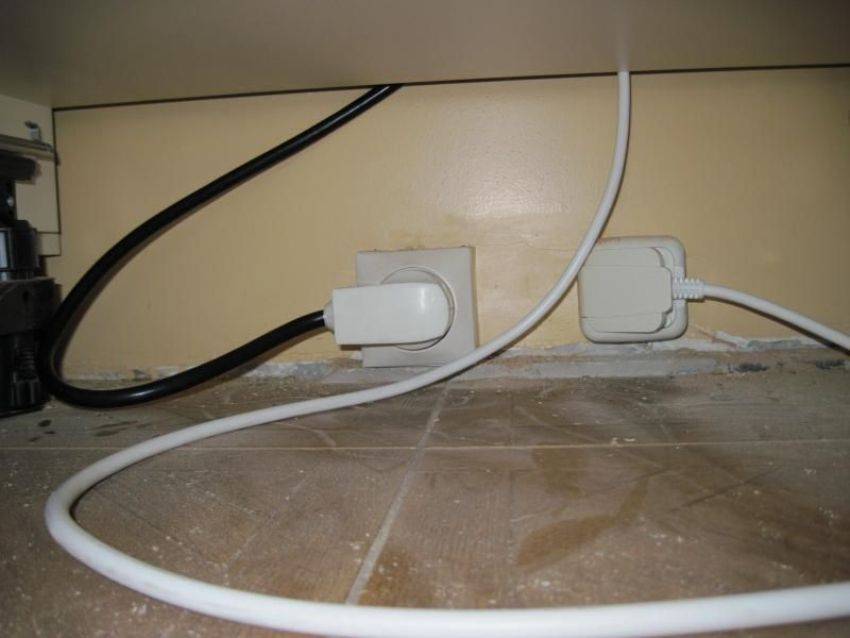

Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности

Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя

Силовая вилка для варочной панели: советы по выбору

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Как установить своими руками?

Все вышеупомянутые варианты приводятся для сети на 220 Вольт, имеющей одну фазу. Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер. Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем. Теперь перейдем непосредственно к процессу монтажа рассматриваемой техники. Сначала подобранный провод для подключения нужно присоединить к устройству. Сзади, в нижней части, присутствует клеммный ящик, куда обычно выведены проводники. Рядом должны быть планы для подключения разнообразных сетей.

Если речь идет о решении на 220 Вольт, то потребуется самая крайняя с правой стороны схема. Согласно этой схеме, на технике должны быть присоединены друг к другу перемычкой контакты с цифрами 1-3 – это фаза. Обычно это проводник коричневого либо красного цвета. Второй – контакты 4-5, будет нейтраль либо ноль. Обычно это синий либо голубой провод. Шестым контактом будет «земля» – желто-зеленый либо зеленый кабель. Электроплиты попадают в магазин со смонтированными перемычками, но лишний раз перепроверить не помешает.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение. Такое решение надежнее, но чаще всего их просто прикручивают вокруг прижимного болта, после чего затягивают. Следует и соблюдать цветомаркировку, ведь тогда вероятность ошибки будет меньше. Теперь необходимо подключить к проводу вилку. Все силовые штекеры являются разборными. Чтобы их разобрать, следует открутить пару болтов крепежа и демонтировать крышку с контактами.

Теперь демонтируем пленку фиксации, что придерживает провод. С кончика гибкого кабеля, где-то на 5-6 сантиметров, снимаем изоляцию, которая служит для защиты, после чего расправляем проводники и зачищаем их кончики от изоляционного материала где-то на 1,5-2 сантиметра. Кончик кабеля, что был разделан, заводим в вилочный корпус.

Читать статью  8.4. Производство стали в индукционных печах

Распределение проводников будет важно, поэтому к вопросу их подключения необходимо отнестись с максимальным вниманием. Верхний вилочный контакт, как правило, подписан – сюда следует подключить зеленый провод – «землю». А во время подключения розетки «земля» подается на подобный разъем

Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что. Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

А во время подключения розетки «земля» подается на подобный разъем. Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что

Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке. Легче определить все это с использованием индикатора напряжения, который присутствует в индикаторной отвертке. Пользоваться ею очень легко – достаточно поставить индикатор к предполагаемой фазе, посмотреть на диод, расположенный в устройстве. Если он активен, то напряжение присутствует и тогда – это фаза. Если он не горит, то, соответственно, напряжение отсутствует и перед нами ноль. А «земля» находится легче. Это контакт либо снизу, либо сверху.

Теперь немного следует сказать о подключении к 3-фазной сети в 380 Вольт. Если необходимо такое подключение, то обязательно надо приобрести автомат и специальное УЗО для 3-фазной сети. Провод тоже должен быть иным, а именно 5-жильным. То есть, розетка с вилкой должны иметь по 5 контактов. Сам же алгоритм подключения не отличается от описанного выше, за исключением количества кабелей. Разница будет лишь при подсоединении провода к выходным электроплиточным клеммам. Ставиться лишь 1 перемычка – на контакты с номерами 5-6, а иные будут подключаться различными проводниками.

Следует отслеживать и «землю» и «ноль». Соответствие проводниковых цветов на фазах тоже лишним не будет, так как это просто удобно при ремонте. В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного. Хотя в ряде случаев не будет лишним проконсультироваться со специалистом по подключению такой техники.

О том, как правильно подключить электроплиту своими руками, смотрите в следующем видео.

Пошаговая инструкция по подключению варочной панели

Различные производители немного меняют внешний вид своих изделий, добавляют функции, расширяют возможности управления, используют новые материалы изготовления и вносят иные модернизации. Но принципы функционирования и подключения остаются неизменными. Рассмотрим пример подключения устройства к однофазной сети, такие ситуации встречаются довольно часто и имеют свои технологические особенности.

Выбор розетки и вилки для варочной панели

Если вы не отличаете фазу от нуля, то никогда не беритесь за какие-либо работы с электрическими бытовыми приборами.

Шаг 1. Купите недостающие кабели и арматуру. Агрегаты мощностью до 3,5 кВт подключаются трехжильным кабелем ВВГ-П 3×2,5 (сечение жил 2,5 мм2), розетка минимум на 16 А, наличие заземляющего контакта обязательно. Надо иметь подключенный контакт, а не отрезок никуда не присоединенного кабеля. Если производитель не предоставляет в комплекте присоединительный провод, то надо купить кабель ПВС 3×2,5 и вилку не менее 16 А.

Заранее нужно купить все необходимое для подключения

Совет, кстати, относится и к электрическим проводам из этих стран. Они не выдерживают нормативных значений по диаметру токопроводящих жил, причем отклонения всегда в сторону уменьшения. На погонном метре кабеля с заявленным сечением 2,5 мм2 есть участки с площадью 2,0 мм2. Неопытные пользователи доверяют надписям на изоляции и подключают мощные приборы – кабель не выдерживает, перегревается и перегорает. Последствия могут быть очень неприятными.

У недобросовестных производителей сечение кабеля не всегда соответствует заявленным значениям

Есть два выхода из такой ситуации.

Выбирать сечение кабеля с запасом. К примеру, если расчеты показывают необходимое сечение 2,5 мм2, то надо покупать токопроводящие жилы сечением 3,0 мм2. Появляется надежда, что минимальное фактическое сечение не будет ниже расчетного. Но в этом случае повышается стоимость кабеля.

Использовать только товары ответственных производителей. Они обойдутся дороже, но это лишь на первый взгляд убыточно

Если принимать во внимание сумму возможных потерь из-за некачественного кабеля, то их применение вполне оправдано.

Кабель лучше выбирать с запасом по мощности

Шаг 2. Проштробите канавку от подачи напряжения из домашнего распределительного щитка до места установки розетки. Подключать устройства к ближайшей распределительной коробке запрещается по двум причинам. Первая – существующий кабель установлен без достаточного запаса по мощности и не выдержит дополнительную нагрузку. Мы уже упоминали, что варочная панель может требовать до 10 кВт, это часто превышает суммарную мощность всех потребителей электрической энергии в квартире. Вторая – к устройству надо присоединять собственную арматуру.

Кабель должен проходить в отдельной штробе

В канавку монтируется кабель ВВГ-П 3×2,5. Розетка ставится немного ниже уровня панели или духового шкафа. В противном случае потоки горячего воздуха могут критически повышать температуру нагрева деталей.

Шаг 3. Присоедините провода к дифавтомату. Согласно действующим нормативным правилам коричневый провод надо прикручивать к нижней клемме под маркировкой «2», провод синего цвета к клемме «N», а желтый с зелеными полосами к шине заземления

Обращайте внимание на рекомендованный алгоритм подключения, несоблюдение правил становится причиной выхода оборудования из строя или поражения пользователей электрическим током. После монтажа кабеля можно заделать штробу и выполнить финишные работы по отделке поверхности стен

Порядок подключения проводов к дифавтомату

Шаг 4. Очистите кабели от изоляции в распределительной коробке. К боковым клеммам прикручивайте коричневую и синюю жилы (фазу и ноль), а к центральной желтую с зеленой полоской (заземление). Закройте коробку крышкой.

Схема подключения к розетке

Шаг 5. Подключите вилку соединительного провода панели. Для этого предварительно разберите ее, снимите корпус и достаньте клеммы.

Вилку разбирают, чтобы подключить провод

Шаг 6. Пропустите провод в отверстие корпуса, удалите защиту оболочек и изоляцию проводов. Далее по схеме: коричневый и синий присоедините к боковым клеммам, а желто-зеленый к верхней центральной.

Перед подключением провода опрессовывают

Схема подключения розетки и вилки варочной панели

После соединения всех контактов зафиксируйте провод в специально предусмотренной нише и соберите вилку. Теперь остался последний этап – присоединение корпуса варочной панели.

Подключение панели без вилки

Схемы подключения варочной панели

Клеммная колодка варочной панели (Рис 2).

Технология подключения электроприбора зависит от типа предусмотренной в доме электросети. В постройках устаревшего образца это однофазные сети на 220 В, в современных домах – трехфазные аналоги на 380 В. Практически все современные модели варочных панелей могут подключаться как к однофазным, так и трехфазным сетям (Рис 2).

Перед тем, как подключить варочную поверхность к розетке, важно убедиться, что корпус будет заземлен. Многие электроприборы уже выпускаются с вмонтированными шинами. Задача мастера – просто соединить их проводом заземления.

Задача мастера – просто соединить их проводом заземления.

Внимание. Перед началом любых работ с проводкой линию нужно обесточить.

Вариант с однофазной сетью

Чтобы правильно подключить варочную панель к розетке следует ориентироваться на цветовую маркировку. Если однофазная сеть имеет два проводника, изоляция которых окрашена в один цвет, фазу не составит труда определить, воспользовавшись отверткой, оборудованной светодиодом либо тестером. В трехпроводниковой сети изоляция жил чаще всего цветная: «фаза» — коричневый/красный, «ноль» — голубой/синий, «земля» — зелено-желтый.

У панели 6 выводов: 3 фазных «L1-L3», 2 нейтральных «N1-N2» и 1 заземления «РЕ». В однофазных сетях самый распространенный вариант выглядит следующим образом:

  • Фаза «L» — присоединяется одновременно на клеммы «L1-L3».Для этого между клеммами устанавливают входящие в комплектации к электроприбору две медные перемычки.
  • Фаза «N» — присоединяется к клеммам «N1-N2».
  • «РЕ» — защитный проводник присоединяется на клемму «РЕ».

Для получения доступа к клеммам необходимо открутить заднюю крышку электроприбора. Панель с выводами может возвышаться над поверхностью либо же быть заглубленной в нее. Жилы кабеля последовательно подключают к клеммам. Проверяют надежность фиксатора, исключая вероятность натяжения. Присоединив вилку, включают автоматический выключатель и проверяют, как работает каждая из конфорок в течение 3-5 минут.

Подключение к двухпроводниковой сети осуществляют одним из двух способов:

  1. Посредством прокладки отдельного контура «земля».
  2. Путем подключения без задействования «земляного» выхода.

Монтаж заземляющего контура актуален, если вы планируете сохранить гарантию производителя. Ведь в случае поломки оборудования даже вследствие заводского брака без наличия заземления она будет недействительна.

Схемы подключения варочной панели.

Тонкости подключения к трехфазной сети

При подключении оборудования 5-жильным проводом к трехфазной сети на 380 В задействование перемычки потребуется лишь на двух нейтральных проводах «N1-N2». Фазные провода непосредственно подключают к каждой фазе. Если работать приходится с проводом из 4-х жил, одну фазу на розетке просто не задействуют. Вывод, который ей соответствует в самой розетке, также не задействуют.

Определить тип жил поможет цвет оплетки:

  • «фаза» — зеленый/красный/желтый либо же коричневый/черный/белый;
  • «N» — синий или голубой;
  • «РЕ» — привычный зелено-желтый цвет.

Помимо визуального определения для надежности провода лучше «прозвонить» и подписать, повесив бирки.

Бывают ситуации, когда подключать приходится к двухфазной сети на 380 В. В этом случае работают по схеме, предполагающей объединение двух фаз и двух нейтралей. Поскольку мощность равномерно распределяется по обеим фазам, можно объединить их через наконечник или просто отодвинуть одну жилу в сторону и заизолировать ее. Все остальные жилы подключаются к контактам вилки, ориентируясь на полярность.

Если в момент подключения под рукой не оказалось перемычек, их можно сделать самостоятельно. Главное – использовать медный провод 6 мм2.

Для гибких многожильных проводов, чтобы обеспечить лучший контакт с зажимом, удобно применять наконечники вилочного исполнения или их изолированные кольцевые аналоги. Наконечники насаживают на оголенные концы жил пресс-клещами.

Как самостоятельно выполнить подключение варочной поверхности к электросети и не испортить при этом бытовую технику

На чтение: 8 минут Нет времени?

Встраиваемые варочные панели уверенно вытесняют с рынка и наших кухонь традиционные газовые и электрические плиты. Это связано с тем, что данный вид бытовой техники стал более экономичен, функционален, прост в управлении и получил современный дизайн. Варочные поверхности можно устанавливать отдельно от духового шкафа или в одном блоке, комбинировать их (верх − газовый, а низ − электрический, и наоборот). Самостоятельная установка подобной техники не представляет проблем, однако, имеются свои нюансы. В данной статье мы расскажем, как выполнить подключение варочной панели к электросети.

Читать статью  Электропечи, электродуховки настольные в России

Способы подключения электроплиты без розетки

Подключение электрической плиты к розетке 220в – трудоемкий процесс, требующий участия профессионала. Если нет возможности обратиться к специалисту, работать нужно осторожно, соблюдая правила безопасности и инструкцию.

  1. Требования к электропроводке
  2. Меры безопасности
  3. Схемы подключения электроплит
  4. Однофазное подключение
  5. Двухфазное подключение
  6. Трехфазное подключение
  7. Тип соединения
  8. Прямое включение
  9. Как устанавливать клеммную коробку
  10. Включение через розетку
  11. Как подключить электроплиту к сети 220 В

Правила безопасности

Подключение электроплиты своими руками – это операция с высоким риском, поэтому соблюдение правил безопасности – это первое правило. Во время проведения данных работ необходимо особое внимание уделить надежности соединений. Правильно подключенные контакты – это залог успешной установки электроплиты.

Перед тем, как выполнить подключение электроплиты 220в, следует внимательно ознакомиться инструкцией по установке. Любая ошибка, которая была допущена во время монтажа данного устройства, может впоследствии стать причиной серьезной неисправности или даже выхода из строя электроплиты. И это только в лучшем случае. В самом плохом – случится загорание проводки и, возможно даже, возникновение неконтролируемого открытого огня. Если вам до этого не доводилось иметь дело с подобной электротехникой, лучше не пробовать сделать это самому и доверить установку специалистам.

Необходимо соблюдать правила безопасности

Какой способ подключения выбрать?

В быту применяются три основных способа:

  • Напрямую к щитку, что часто применяется в новостройках, где застройщик просто выводит провод нужного сечения и ставит на него заглушку;
  • Через клеммную коробку — внешне похожую на обычную розетку, только провода прикручиваются к клеммной шине винтом, а сверху закрываются крышкой;
  • Через специальную силовую розетку на 20-32А.

Наиболее эффективно подключать напрямую к щитку, так как для этого требуется меньше провода, и вилка из розетки в случае чего не вырвется.

Из-за этого многие предпочитают ставить клеммную коробку. Чаще всего в старых квартирах пользователи меняют устаревшую советскую розетку на такую коробку. В ней прочно держится провод, а все контакты надежно защищены от животных и детей.

Главное преимущество розетки — это гибкость в перестановке. Например, при ремонте, чтобы отодвинуть плиту достаточно просто вынуть вилку. Это легче и быстрее, чем откручивать винт в клеммной коробке. Из-за этого такие розетки часто ставят в ресторанах и кафе, где время от времени делается перестановка или генеральная уборка.

Дома нет особого смысла их ставить, так как Вы вряд ли будете часто делать перестановку. Тем более ее обычно прячут за кухонной мебелью, чтобы не было видно. Потому лучше не заморачивайтесь и подключите напрямую, тем более, что розетка — это самое слабое «звено» в электрической цепи и в ней могут возникать потери токовых характеристик.

Выбирайте тот способ, который Вам нравится, а вот схема подключения контактов уже зависит от фазности сети.

Подготовительный этап

Перед тем, как установить агрегат, необходимо провести подготовительные действия.

  1. Выбрать правильное место. Поверхность, а которую будет установлен аппарат, должна быть ровной. Проверить это можно с помощью строительного уровня. Также не рекомендуется ставить плиту рядом с холодильником: это вызывает диссонанс температуры. В результате один из бытовых приборов выходит из строя.
  2. Определить желаемую длину провода. Желательно брать ее с запасом. Делается это на случай, если технику нужно будет передвинуть на другое место. И еще один совет: монтаж техники делайте параллельно с вытяжкой.
  3. Материалы и инструменты также следует подготовить заранее. Это позволит не отвлекаться от процесса и не совершать ошибок. Поэтому убедитесь, что под рукой имеются: трехжильный провод с сечением 4-6 мм (выбор зависит от длины), автомат в щиток (лучше отдельный на 32 или 40 ампер), УЗО.
  4. Определиться с типом подключения: напрямую, через розетку или раздаточную коробку. Первый – самый безопасный: при работе не используется много шнуров. Второй способ сложнее: владельцу требуется решить, какую розетку использовать (белорусскую, русскую или европейскую). У каждого типа есть свои тонкости, которые стоит учитывать. Поэтому не следует делать этого самим, не имея опыта и знаний.

Обращение в сервисную службу для подключения плиты – лучшее решение. Оно позволит предотвратить неверных действий, приводящих к взрыву или другим проблемам.

Как происходит подключение газовой плиты с электроподжигом?

Схема подключения газовой плиты.

Сразу следует отметить, что лучше всего для подключения газовой плиты привлечь специалистов. Только они смогут сделать все правильно и избежать весьма неприятных последствий. Если все-таки вы решили осуществить подключение самостоятельно, то вам необходимо знать несколько правил, которые потребуется применять в процессе работы.

  1. Итак, плита уже у вас дома. Не торопитесь с первых же минут начинать ее установку. Дайте технике постоять немного дома. Это необходимо для того, чтобы конструкция привыкла к новому температурному режиму. Обязательно осмотрите плиту на наличие повреждений.
  2. Особенное внимание уделите участкам, где происходит соединение с газовой сетью. Проверьте все выключатели на работоспособность. Вы должны быть уверены в том что подача газа происходит на полную мощность.
  3. Так как рассматриваем плиту с электроподжигом, вам, конечно, потребуется электричество. Для этих целей будет достаточно розетки, которая, в свою очередь, имеет заземление. Помните о том что неправильное подключение может привести к непоправимым последствиям.
  4. Вы должны понимать, что если плита имеет электрическую духовку, то для ее полноценной и правильной работы не подойдет старая электропроводка, которая имеет сечения.
  5. Несомненно, важным моментом является выбор газового шланга. Для плиты с функцией электроподжига нужно приобрести белый шланг с полоской желтого цвета. Обязательно осмотрите шланг. Вы должны исключить возможную утечку газа. Также немаловажно, чтобы все соединения между плитой и газовыми трубами были надежно закреплены и затянуты.
  6. Газовая плита должна стоять ровно. Для этого нужно отрегулировать ножки, которые находятся внизу. Если вы устанавливаете варочную панель, то важно, чтобы она стояла ровно. Предварительно измерьте и выровняйте место, где она будет установлена.

После того как вы сделаете все, что было описано выше, вам потребуется проверить плиту на работоспособность во всех имеющихся режимах.

Все вышеперечисленные правила помогут вам быстро и правильно установить газовую плиту с электроподжигом. В случае если после установки у вас возникли какие-либо проблемы или сомнения, вам нужно незамедлительно обратиться за помощью к специалистам, которые, в свою очередь, смогут выявить неисправность и предотвратить ряд весьма неприятных и опасных для жизни последствий.

В любом случае, будете вы устанавливать технику самостоятельно или при помощи мастеров, нужно соблюдать все правила техники безопасности, чтобы не нанести вред себе и окружающим.

Самостоятельное подключение электроплиты к сети 220 В, 380 В

Электричество — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть сделаны самостоятельно без привлечения специалистов. Например, подключить электроплиту можно имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Все что остается — установить на шнур вилку и правильно его подключить к разъемам плиты. Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Только помните, что все работы производят при отключенном электропитании.

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Читать статью  Электрическая печь для плавки металла своими руками

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль». Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Подключение электроплиты

Электроплита потребляет, сравнительно, большую мощность, а, поэтому, такое условие может обеспечить лишь специальная электропроводка, основные требования к которой следующие:

  • отдельная линия с 3-х жильным кабелем из меди (фаза, ноль, заземление для защиты), сечение не меньше шести миллиметров
  • на линии должна быть защита автоматом (от 25 до 40 А, это зависит от мощности плиты)
  • линию нужно защитить от утечки напряжения, для этого применяют дифференциальный автомат или устройство защитного отключения (УЗО)

Относительно монтажа проводки, её делают скрытой или открытой. Открытая проводка: все провода уложены в гофрированную трубу или кабель-канал. Скрытую проводку выполняют в штробах, которые заделывают раствором цемента или алебастра.

Подключение электроплиты при помощи розетки и вилки (штепсельное соединение, рис. 1). Если производитель не укомплектовал плиту электрокабелем с вилкой, то нужно приобрести кабель ПВС 3х4 длиной не менее 2 метра. В квартирах старой постройки следует заменить розетку. Важное условие: вилка и розетка должны быть рассчитаны на мощность не меньше 32 А.

Подключение электроплиты

Подключение электроплиты Рис. 1

Подключение электроплиты с использованием клеммника (рис. 2). Мощную плиту подключают через клеммник, который должен быть рассчитан на ее мощность, не меньше 40 А.

Подключение электроплиты Рис. 2

Подключения электроплиты «напрямую» (рис. 3). Такой способ – без розеток и клеммников – обеспечит более высокую безопасность и надежность линии, но для такого варианта следует проложить новую линию кабеля от электрического щитка. При этом, многие для такого монтажа предпочитают круглый кабель (например, NYM), он более удобный для такого вида работ.

Подключение электроплиты Рис. 3

Не лишним будет установка дополнительных защитных средств. К ним относят устройства отключения, дифференциальные автоматы.

Как подключить электроплиту и выбрать подходящий кабель Стандартная бытовая розетка подходит лишь для электрических плит небольшой мощности как правило, с одной или двумя конфорками и без духового отделения. Спрашивайте, я на связи!

Как Подключить Электроплиту Своими Руками К Сети На 220В и 360В

Электрические схемы подключения электроплиты

Подключение электроплиты

Подключение электроплиты Рис. 4
Подключение электроплиты Рис. 5
Подключение электроплиты Рис. 6

Установку, монтаж и подключение электроплиты выполняют в определенной последовательности. Прежде всего, после распаковки оборудования, его проверяют на наличие механических повреждений. Обязательно: плиту следует устанавливать по уровню, регулируя его с помощью ножек.

Дальше – установить новую или заменить розетку. Розетка должна быть специальной: силовая с заземлением, изготовленная из специального материала, выдерживающего повышенную температуру и нагрузку. Стандартная бытовая розетка подходит лишь для электрических плит небольшой мощности (как правило, с одной или двумя конфорками и без духового отделения).

Меры безопасности

Сечение кабеля должно выдерживать нагрузки, создаваемые электроплитой

Чтобы подключить электрическую плиту, нужно соблюдать определенные меры безопасности при работе. Розетка с вилкой, проводка или клеммник подбираются друг под друга. Сила тока, требуемая для плиты, не должна превышать возможную для щитка.

Самой главной мерой безопасности является подбор кабеля проводки, сечение которого будет достаточно большим для передачи тока.

Сила тока устройства защитного отключения, так же как и у плиты не должна превышать номинал щитка.

При соединении деталей нужно удостовериться, что все они надежно подключены. Не должно быть слабых незатянутых болтов и винтов. Это недопустимо при подключении электроплиты. Следить нужно и за тем, чтобы правильно подключались УЗО, проводка розетка и автомат.

Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.

Установка розетки для электроплиты: монтаж своими руками При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Спрашивайте, я на связи!

Как подключить электроплиту самостоятельно: схемы и инструкции

  1. Простым карандашом отмечают места крепления.
  2. Коробку крепят в бетонную стену, при использовании дюбелей.
  3. Наконечники уплотнителей срезают, чтобы после этого вводить провода.
  4. Соединение проводов: ноль с нулем, фазу с фазой и землю с землёй.
  5. Места соединения изолируют ПВХ изоляцией.

Схемы подключения электроплит

Подключение электрической плиты возможно разными способами. Каждая из схем предназначена для конкретного случая.

Однофазное подключение

В квартирах многоэтажных домов чаще всего встречается этот вид подключения плиты к розетке. Клеммы 1-5 должны соединяться перемычками из меди, сечение которой 6 мм2. Обычно при покупке новых моделей перемычки уже идут в комплекте. На клемму номер 1, 2 или 3 подключается фазная жила. На 4 или 5 присоединяют нулевую жилу. После этого провод заземления подсоединяют к значению 6.

Каждый болт затягивается до упора. Если детали плохо закручены, может быть пожар.

Двухфазное подключение

Схема подключения духовки в двухфазной электроплите встречается редко. В ней могут быть две фазы — А и С, а фаза В будет отсутствовать.

В такой ситуации необходимо соединять клеммы 1 и 2 с перемычкой. Через перемычку подключается фаза А. На третью клемму уходит фаза С. После этого порядок подключения абсолютно такой же, как и в однофазной схеме.

Трехфазное подключение

Питание трехфазного вида подключают чаще всего в частных домах. Провод состоит из 4-5 жил. Напряжение между фазами составляет в этом случае 380 вольт, а между нулем и фазами — 220 вольт.

В трехфазном подключении алгоритм выглядит следующим образом: на клеммы 1-3 идут соответствующие фазы А-С, далее клеммы 4-6 соединяются по алгоритму однофазного подключения.

Безопасное подключение электроплиты требует подбора целого ряда дополнительного оборудования - автоматов, проводки и т.д.

Как подключить электроплиту на 380 Вольт

Если вы владелец частного дома и электричество у вас введено по 3м фазам на 360 Вольт, то для оптимального распределения нагрузки на щиток, к плите от него нужно проложить пятижильный кабель не менее 2.5 кв. мм сечением.

Подключаем соответственно к 3х фазной розетке, для электроплиты используем вилку с 5и жильным кабелем, и еще, в электроплите снимаем соединяющую перемычку между фазовыми контактами (L1,L2,L3) и на эти контакты подключаем фазы.

Можно подключить электроплиту и на 2 фазы, но я рекомендую, при самостоятельном подключении электроплиты на 360 Вольт, подключать на все 3 фазы, для меньшей нагрузки на электрощиток.

Перемычку между контактами на ноль (4 и 5) не трогаем. И на контакт 6 подключаем заземляющий провод.

Еще раз повторюсь! Внимание! Будьте внимательны, не перепутайте фазу и заземление — возможно получение удара током или возникновение поломки.

Подключение электроплиты

Подключение электрической плиты возможно разными способами. Каждая из схем предназначена для конкретного случая.

Электрические схемы подключения электроплиты В жилом помещении, в котором ставится электроплита, необходимо наличие медной многожильной проводки, сечение которой будет не меньше 4 мм2. Спрашивайте, я на связи!

Источник https://zalpstroy.ru/podklucenie-varocnoj-paneli-k-elektroseti-4-i-5-provodov-s-rozetkoj-i-bez-nee/

Источник https://molotokrus.ru/sposoby-podklyucheniya-elektroplity-bez-rozetki/

Источник https://lighting-sale.ru/elektrooborudovanie/kak-podklyuchit-elektroplitu-bez-rozetki-i-vilki-p0232/

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
