Обзор и тестирование вентиляторов Noctua серии redux и industrialPPC

Вентиляторы и системы охлаждения для ПК от австрийской компании Noctua заслуженно считаются лучшими в своем классе. Они отличаются высоким качеством изготовления, тихой работой, хорошей производительностью, высокой надежностью и длительным сроком гарантии. Продукты Noctua пользуются высоким спросом у компьютерных энтузиастов, даже не смотря на довольно высокую цену. Но и в этой «бочке меда» нашлась маленькая ложка дегтя, связанная с дизайном, а точнее — с цветом вентиляторов. Дело в том, что далеко не всем нравятся фирменные коричневые и бежевые цвета компании, в которых выполнены рамки и лопасти пропеллеров. Данные расцветки плохо сочетаются с компонентами (корпусами, материнскими платами, блоками питания), которые в духе современной моды выполнены в черном, белом, синем или красном тонах. И вот свершилось то, о чем компанию так долго просили ее почитатели. В мае 2014 были представлены две новые линейки вентиляторов под названием redux (в сером цвете) и industrialPPC (в черном цвете). Эти модели по форме предельно похожи на своих предшественников, однако Noctua — это не та компания, которая будет выпускать продукты только ради изменения цвета корпуса. Поэтому, данный обзор будет, прежде всего, посвящен изучению эксплуатационных особенностей новых моделей вентиляторов и их отличий от предшественников.

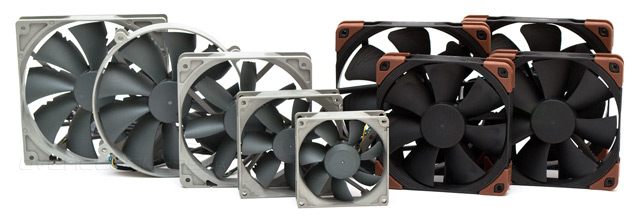

Noctua redux и industrialPPC

Ознакомиться со сводными характеристиками девяти попавших к нам на тест вентиляторов можно на третьей странице нашего обзора. Там сразу бросаются в глаза две особенности. Во-первых, у четырех вентиляторов из линейки industrialPPC, максимальные скорости крыльчатки составляют 2000–3000 об/мин. Для компании это абсолютно не характерно, поскольку столь высокие показатели никак не укладываются в рамки концепции тишины, продвигаемой австрийцами. Во-вторых, серия redux использует слегка устаревшие фирменные гидродинамические подшипники SSO, на смену которым уже давно пришли более удачные SSO2. В остальном аномалий не наблюдается.

Noctua redux

Основная концепция серии redux заключается в упрощении комплекта поставки, без ущерба качеству основного изделия. На данный момент в линейку входит 13 моделей, однако большинство из них отличаются между собой лишь максимальной скоростью вращения крыльчатки и наличием либо отсутствием PWM-регулировки. Поэтому уникальных модификаций всего пять. Это уже хорошо знакомые нам 80-мм NF-R8, 90-мм NF-B9, 120-мм NF-S12B и 140-мм NF-P14r в новом цвете и с суффиксом redux. Еще есть NF-P14s, который, по сути, является тем же, что и NF-P14r, но с квадратной, а не круглой рамкой.

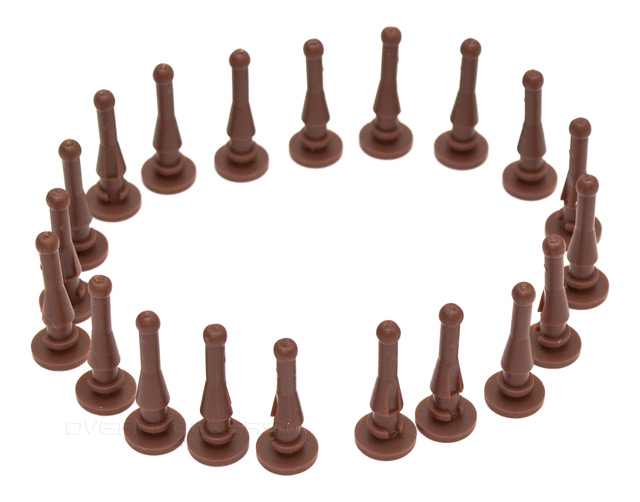

Упрощение коснулось, прежде всего, дополнительных аксессуаров, исчезли всякие переходники, резиновые крепления, удлинители и прочее. В общем, убрано все, на чем можно было безболезненно экономить. Данные мелочи компания будет теперь продавать в розницу отдельно.

Noctua

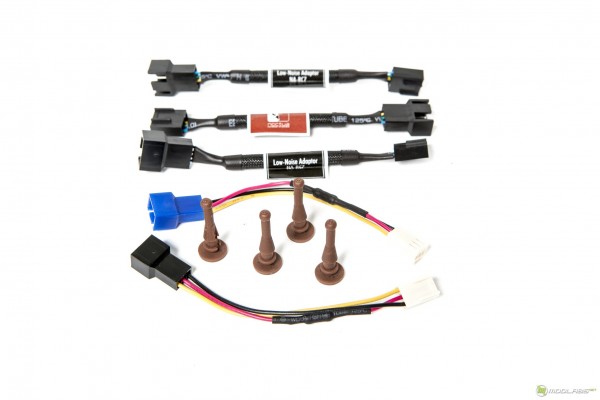

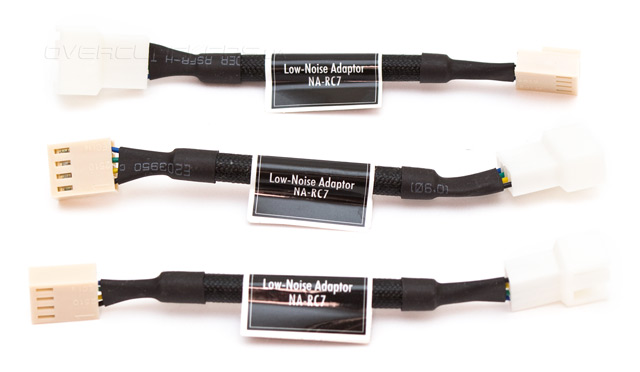

Вместо понижающих скорость резисторов Noctua предлагает использовать отдельные вентиляторы с разной скоростью вращения. Если в случае с обычными пропеллерами это еще хоть как-то оправдано, то зачем выпускать, например, NF-P14s redux-1500 PWM и NF-P14s redux-1200 PWM мне понять сложно. Ведь скорость можно было бы ограничить или переходником или программным методом.

Noctua

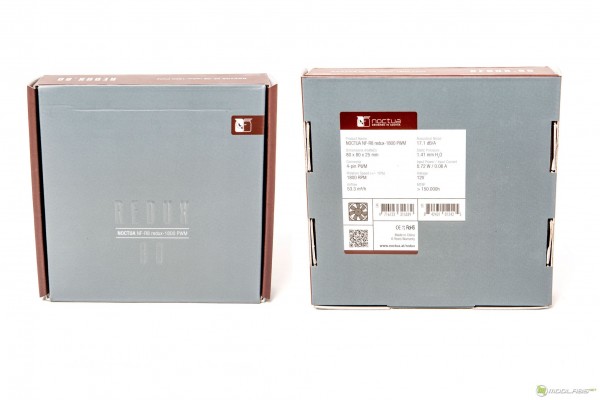

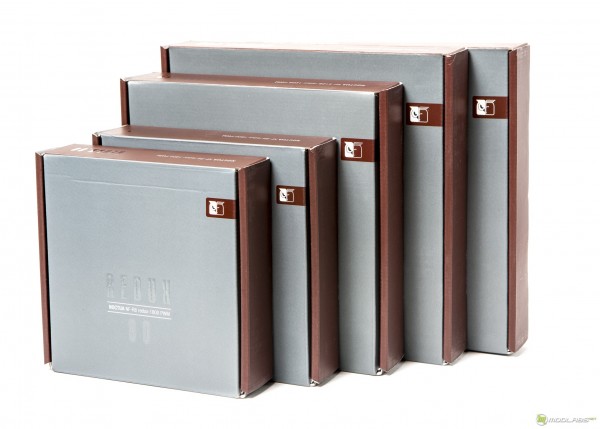

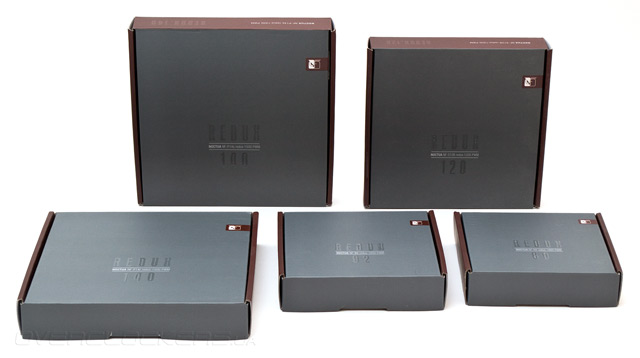

Коробки лишились окошек, липучек, информационного текста и полиграфии. Технические характеристики теперь напечатаны на наклейке, с тыльной стороны упаковки.

Noctua redux

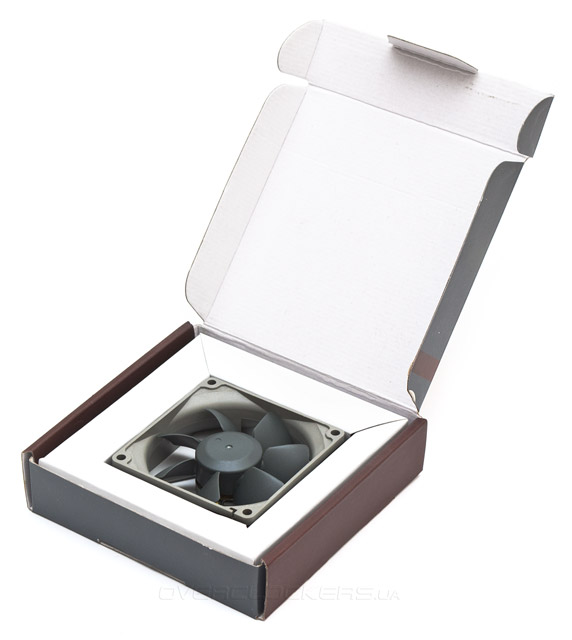

Внутри остались лишь картонные демпферы да четыре винтика. Нет даже инструкции с таким дорогим нашему сердцу автографом Роланда Моссига — исполнительного директора Noctua.

Noctua redux

Теперь рассмотрим детальнее каждую из предоставленных нам на тест моделей вентиляторов.

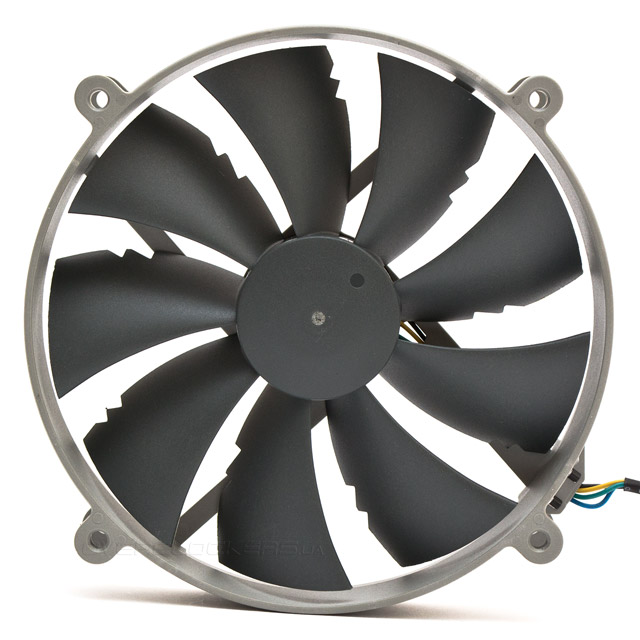

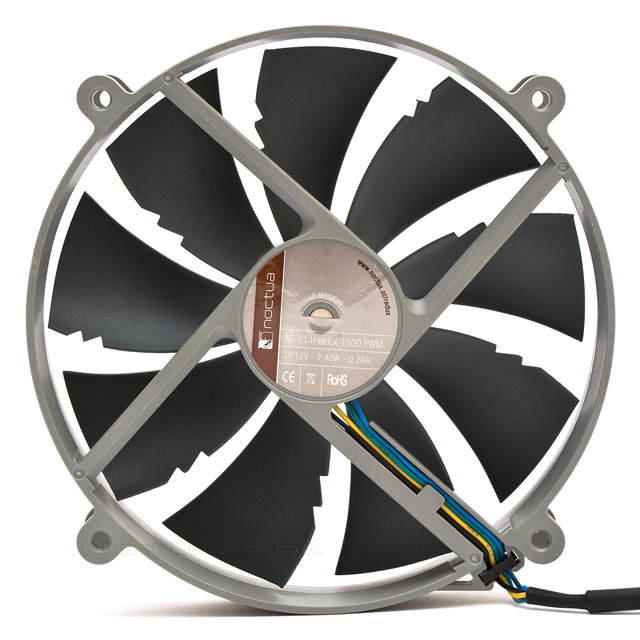

Noctua NF-P14r redux-1500 PWM

Уверен, что энтузиасты с первого взгляда узнают в нем NF-P14 FLX — 140-мм вентилятор с круглой рамкой, который был в стоковой комплектации таких популярных процессорных кулеров как Noctua NH-D14, NH-C14 и NH-C12P SE14. Некоторое время она значился «снятым с производства», а теперь обрел новую жизнь, получив серую раскраску, больший порог скорости в 1500 об/мин и ШИМ-управление. Суффикс «r» в данном случае означает round, то есть круглую рамку.

Noctua NF-P14r redux-1500 PWM

Отдельно стоит отметить, что хотя NF-P14r имеет размер 140х140х25 мм, но посадочные отверстия у него позаимствованы от 120-мм моделей, а расширительных лапок, которые были у NF-P14 FLX здесь нет. Данный пропеллер имеет еще три версии, помимо рассматриваемой — на 1200 об/мин с ШИМ и без него, и на 900 об/мин.

Noctua NF-P14r redux-1500 PWM

Результаты замеров (о методике сказано на третьей странице нашего материала) вентилятора демонстрируют, что его поведение полностью похоже на предшественника. До 700 об/мин сохраняется тишина. При 1200 об/мин пропеллер слышно уже хорошо, а при 1500 об/мин он начинает завывать воздушными потоками. Все-таки крыльчатка, доставшаяся ему в наследство, склонна сильно шуметь на повышенных оборотах, хотя больше паразитных шумов здесь не наблюдается.

Обороты в минуту150014001300120011001000900800700600500
Скорость потока м/с3,12,92,62,42,221,81,71,51,41,3
Шум, дБ (А)6058565452494643403735
Расход, м3/ч133,92125,28112,32103,6895,0486,477,7673,4464,860,4856,16

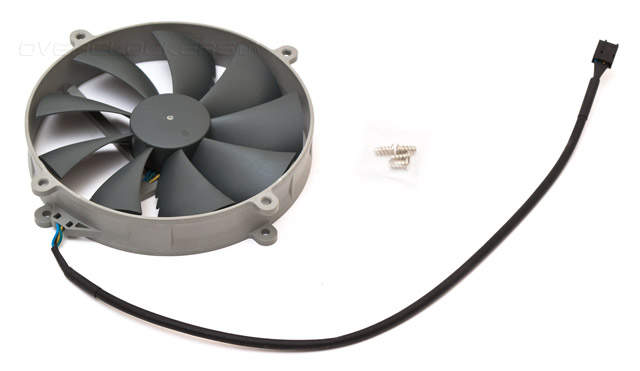

Длина четырехконтактного шнура питания в резиновой оплетке составляет 400 мм. В комплекте есть четыре шурупа для крепления вентилятора к корпусу.

Noctua NF-P14r redux-1500 PWM

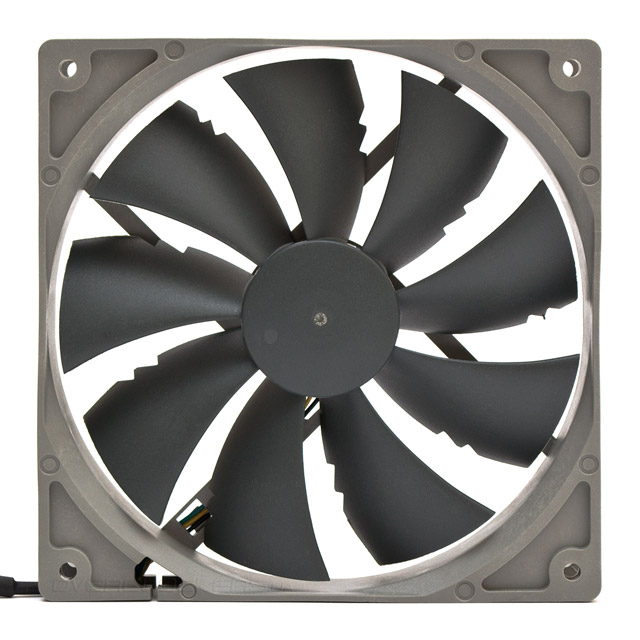

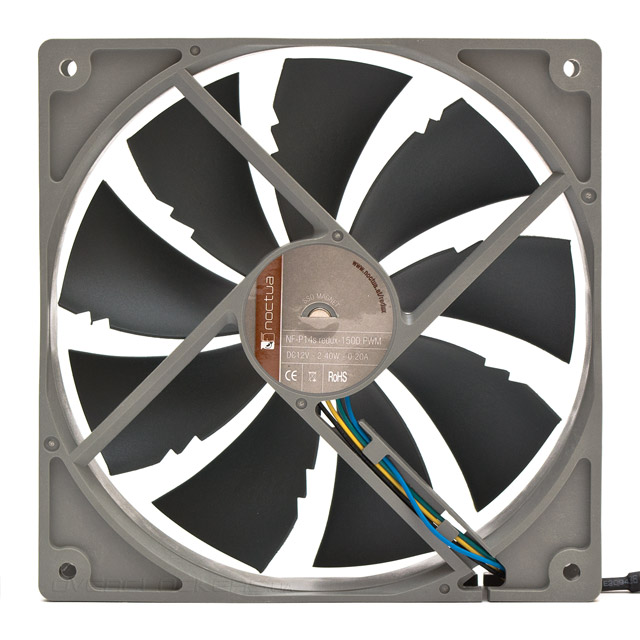

Noctua NF-P14s redux-1500 PWM

Если не считать квадратной рамки, NF-P14s ничем не отличается от NF-P14r. К слову, буковка «s» в названии буквально означает square, то есть квадратный. В линейке он доступен пока что только в единственной вариации.

Noctua NF-P14s redux-1500 PWM

Посадочные отверстия в рамке вернулись на свои законные места, из-за чего NF-P14s можно без оговорок считать полноценным 140-мм вентилятором.

Noctua NF-P14s redux-1500 PWM

По шумовым характеристикам и показателям производительности квадратный вентилятор полностью идентичен круглому.

Обороты в минуту150014001300120011001000900800700600500
Скорость потока м/с3,12,92,62,42,221,81,71,51,41,3
Шум, дБ (А)6058565452494643403735
Расход, м3/ч133,92125,28112,32103,6895,0486,477,7673,4464,860,4856,16

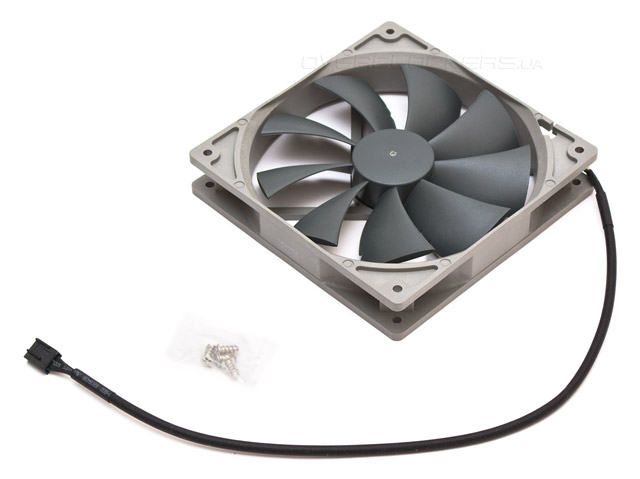

То же можно сказать и про комплектацию, тип подключения и длину шнура питания.

Noctua NF-P14s redux-1500 PWM

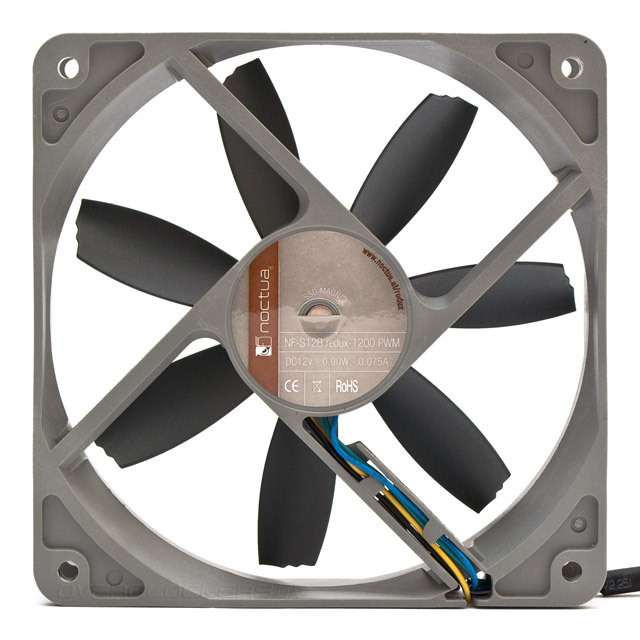

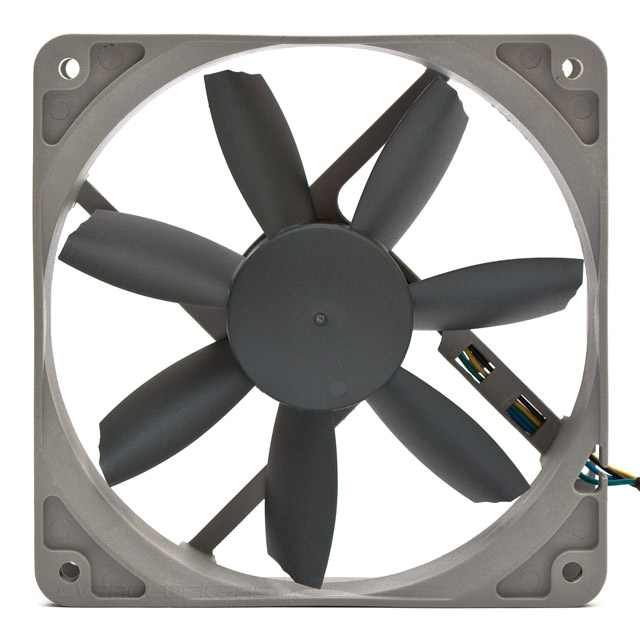

Noctua NF-S12B redux-1200 PWM

Данная модель вентилятора с прореженной семилопастной крыльчаткой является восставшим из забытья NF-S12B. Цвет изменился с коричневого на серый, а из комплекта исчезли три переходника и четыре резиновых демпфера.

Noctua NF-S12B redux-1200 PWM

Пропеллер имеет в серии еще две модификации без PWM-управления скоростью вращения — на 1200 об/мин и совсем бесшумную на 700 об/мин.

Noctua NF-S12B redux-1200 PWM

Модель демонстрирует очень неплохое соотношение объема прокачиваемого воздуха к уровню создаваемого шума, благодаря специфическому углу атаки лопастей. Обратным следствием такого устройства крыльчатки обычно является низкое статическое давление. К сожалению, подтвердить это мы не можем ввиду отсутствия необходимых измерительных инструментов. Тем, не менее, 70 кубических метров в час при уровне шума в 40 дБ(А) позволяют считать NF-S12B redux хорошим выбором для продува неплотных воздушных радиаторов и отличным выбором для проветривания корпуса, не имеющего значительных препятствий для прохождения воздушного потока. Из недостатков можно отметить лишь легкий звук «сверчка» доносящийся из подшипника, различимый с близкого расстояния.

Обороты в минуту120011001000900800700600500400
Скорость потока м/с3,22,62,32,21,91,71,61,41,2
Шум, дБ (А)484543403736353434
Расход, м3/ч101,3882,3772,8669,760,1953,8650,6944,3538,02

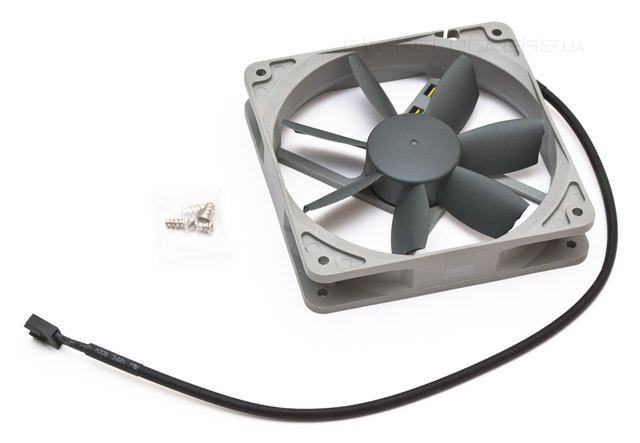

Длина четырехконтактного шнура питания в резиновой оплетке составляет 400 мм. В комплекте есть четыре шурупа для крепления вентилятора к корпусу.

Noctua NF-S12B redux-1200 PWM

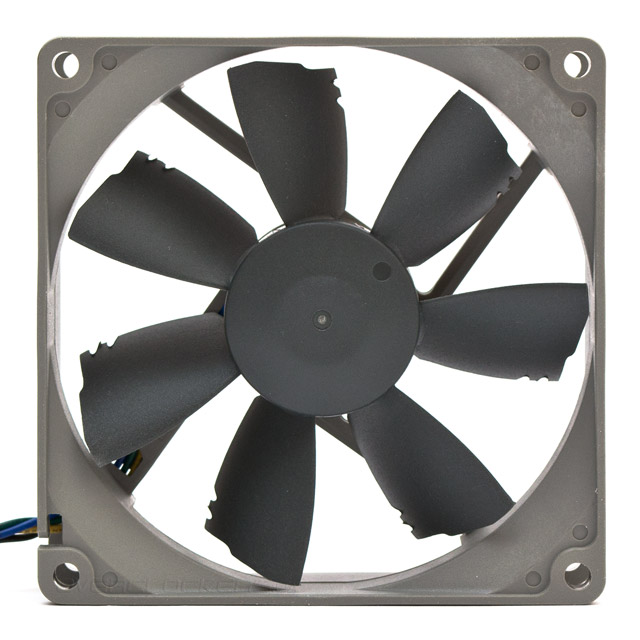

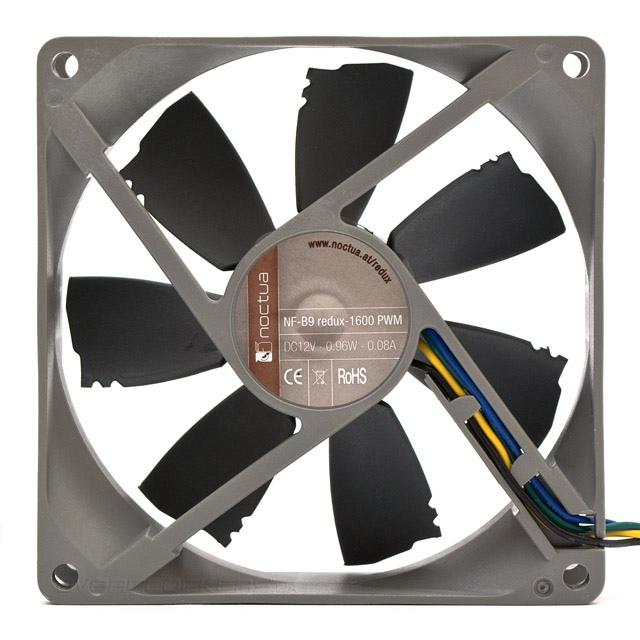

Noctua NF-B9 redux-1600 PWM

NF-B9 применяется в качестве стокового вентилятора на все еще актуальных кулерах Noctua NH-L12 и NH-U9B SE2. Вероятно, что именно владельцы последнего кулера могут пожелать заменить родной вентилятор на этот, поскольку он имеет функцию ШИМ-управления скоростью вращения крыльчатки.

Noctua NF-B9 redux-1600 PWM

В линейке redux предлагается только один аналогичный вариант вентилятора на 1600 об/мин, лишенный ШИМ управления скоростью.

Noctua NF-B9 redux-1600 PWM

Вентилятор бесшумно работает в диапазоне от 500 до 1100 об/мин, а вплоть до 1600 об/мин уровень шума становится различимым, но весьма умеренным. Производительность по результатам наших замеров оказалась несколько ниже, чем было заявлено в официальных технических характеристиках.

Обороты в минуту1600150014001300120011001000900800700600500
Скорость потока м/с2,52,221,91,81,71,61,61,51,31,21,2
Шум, дБ (А)504846444240403735353534
Расход, м3/ч46,841,1837,4435,5733,731,8229,9529,9528,0824,3422,4622,46

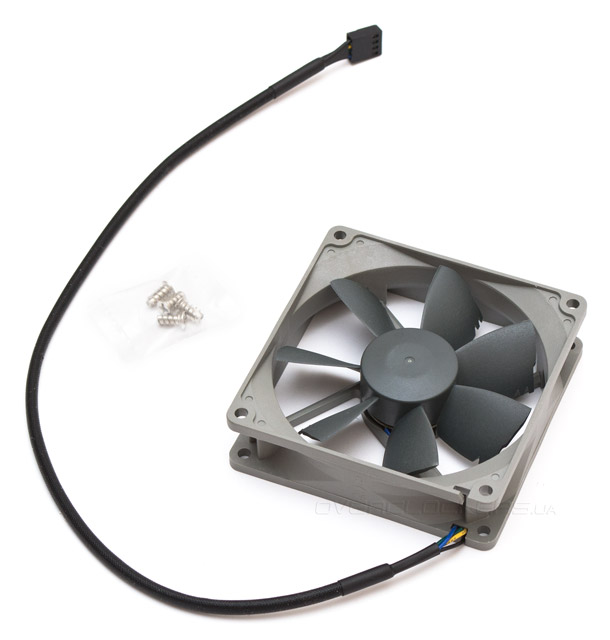

Длина четырехконтактного шнура питания в резиновой оплетке составляет 400 мм. В комплекте есть четыре шурупа для крепления вентилятора к корпусу.

Читать статью  Жарко в офисе? Подборка настольных кондиционеров и вентиляторов для рабочего места

Noctua NF-B9 redux-1600 PWM

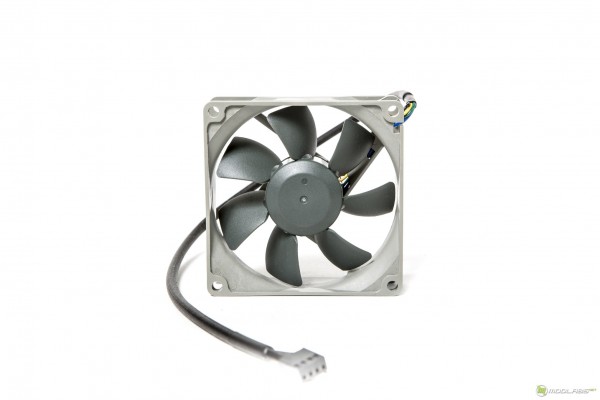

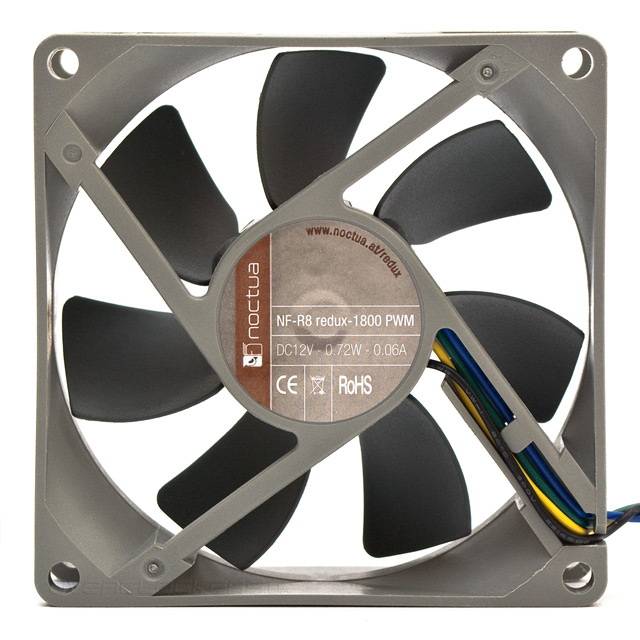

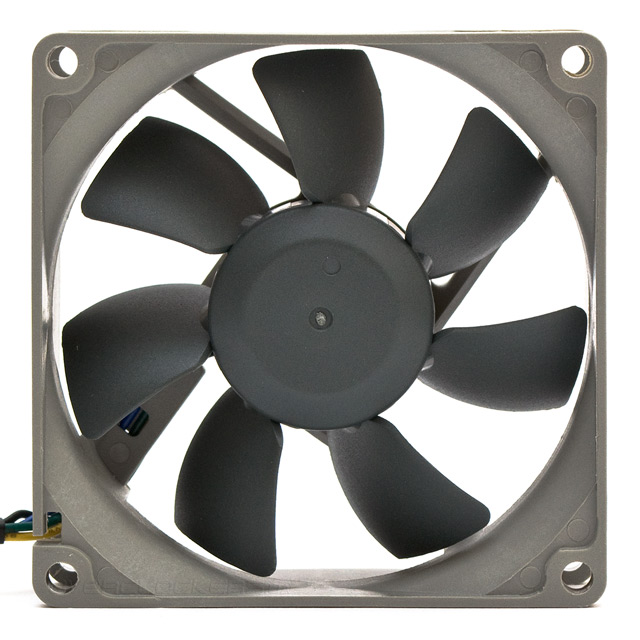

Noctua NF-R8 redux-1800 PWM

Вентиляторы типоразмера 80х80х25 потеряли свою актуальность уже довольно давно. Но, похоже, что в Noctua так не считают, раз решили представить до сих пор продающийся в рознице NF-R8 еще и в рамках упрощенной серии redux.

Noctua NF-R8 redux-1800 PWM

В качестве альтернативы данной модели, компанией предлагаются аналогичные вентиляторы на 1800 и 1200 об/мин, но без ШИМ управления скоростью вращения.

Noctua NF-R8 redux-1800 PWM

Полную тишину NF-R8 redux сохраняет в диапазоне от 500 до 1300 об/мин, хотя и на предельных 1800 об/мин его шум можно охарактеризовать как «средний». Как и в случае с 92-мм моделью, полученные данные по объему воздушного потока оказались заметно ниже обозначенных в официальных характеристиках. Возможно, это есть следствием несовершенства нашей методики измерения.

Обороты в минуту180017001600150014001300120011001000900800700600500
Скорость потока м/с2,92,72,62,52,32,221,91,81,61,51,41,31,2
Шум, дБ (А)4846454442403937363534343434
Расход, м3/ч36,5434,0232,7631,528,9827,7225,223,9422,6820,1618,917,6416,3815,12

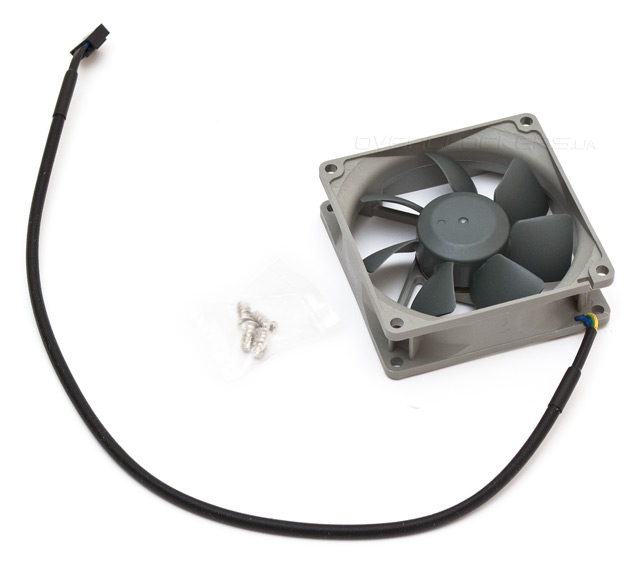

Несмотря на маленький размер вентилятора, длина его четырехконтактного шнура питания в резиновой оплетке по-прежнему составляет 400 мм. В комплекте есть четыре шурупа для крепления вентилятора к корпусу.

Noctua NF-R8 redux-1800 PWM

Noctua industrialPPC

Как следует из названия, вентиляторы серии industrialPPC рассчитаны на промышленное применение в серверах и рабочих станциях. Там, где на первый план выходит мощность и надежность. Вероятно, поэтому в Noctua озаботились сертификацией своих изделий на предмет устойчивости к вредным воздействиям окружающей среды. В результате, из восьми вентиляторов, входящих в данную серию, шесть получили класс защиты IP52 и два — IP67. Расшифровываются эти значения довольно просто. Первая цифра указывает на степень защищенности от пыли. 5 — это частичная устойчивость к пыли, которая проникает внутрь, но не нарушает работу устройства, а 6 — это полная непроницаемость для пыли. Вторая цифра касается устойчивости к попаданию влаги внутрь. По условиям второго класса вертикально капающая вода не должна нарушать работу устройства, если его отклонять от рабочего положения на угол до 15°. Седьмой класс позволяет кратковременно погружать устройство в жидкость на глубину до 1 метра, в нерабочем состоянии. Другими словами, если вентиляторам класса IP52 не страшно оказаться под протекающим радиатором СВО, то IP67 уже можно безбоязненно помыть под струей воды.

Noctua industrialPPC

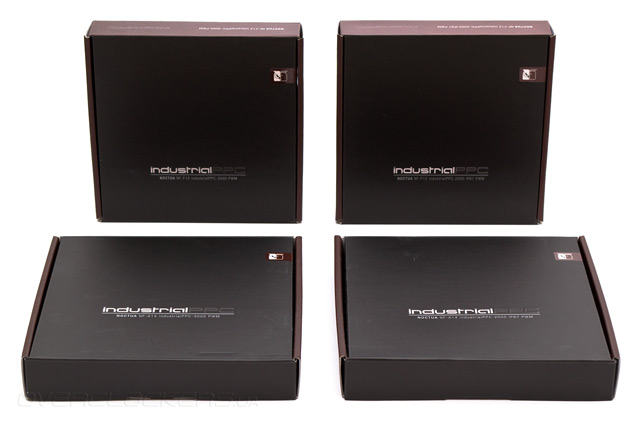

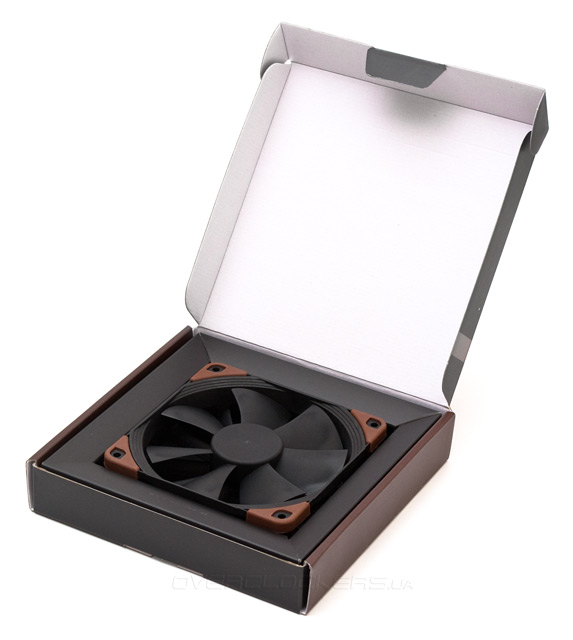

Упаковка вентиляторов выполнена максимально просто и в целом повторяет стиль серии redux, но только в черном цвете. Из комплекта по-прежнему остались доступными только шурупы для крепления к корпусу. Технические характеристики наклеены на обратной стороне коробки.

Noctua industrialPPC

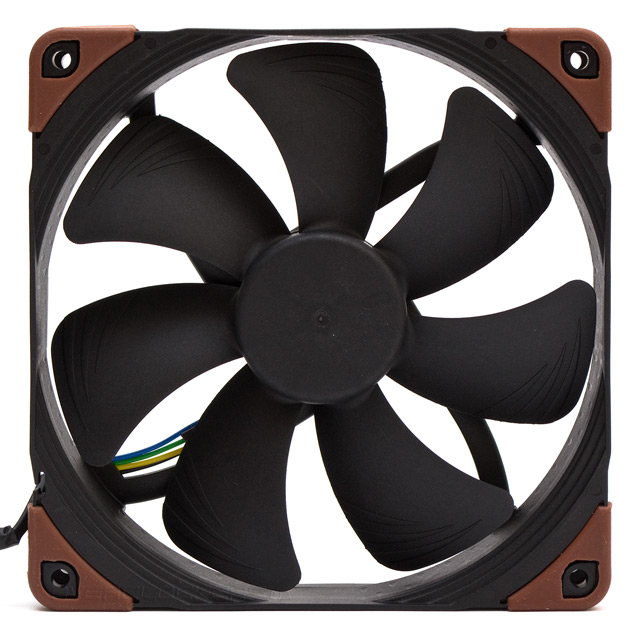

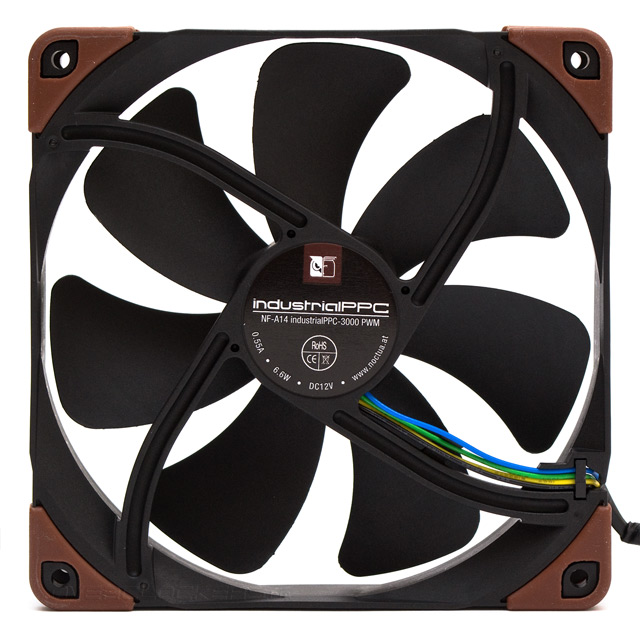

Noctua NF-A14 industrialPPC-3000 PWM

Данный вентилятор внешне ничем не отличается от своего прототипа в лице обычного NF-A14, если не считать черного цвета крыльчатки и рамки. По углам, как и в оригинале, остались резиновые демпферы с обеих сторон. Максимальная скорость значительно возросла и теперь составляет 3000 об/мин. Это самый быстрый и мощный вентилятор в ассортименте Noctua на сегодня.

Noctua NF-A14 industrialPPC-3000 PWM

В линейке industrialPPC этот вентилятор представлен в единственном экземпляре. К большому сожалению, несмотря на используемый подшипник типа SSO2 и трехфазный мотор, пропеллер отличается очень высоким уровнем аэродинамического шума, а двигатель создает множество паразитных призвуков, в том числе раздражающее жужжание и треск. Для изделия задекларирован класс защиты IP52 от внешних воздействий.

Noctua NF-A14 industrialPPC-3000 PWM

По поводу особенностей работы NF-A14 у нас есть одна хорошая новость и одна плохая. Начнем с плохой — данный вентилятор не способен работать тихо. Почти с самого старта он начинает ощутимо шуметь, а после 2000 об/мин уже сильно напоминает по звуку «болгарку». Хорошая же новость состоит в том, это одна самых производительных моделей, которые мне доводилось держать в руках. Она создает чудовищный поток воздуха при очень высоком статическом давлении.

Обороты в минуту29602600230020001900180017001600150014001300120011001000900
Скорость потока м/с6,465,34,54,13,93,53,232,72,42,221,91,8
Шум, дБ (А)757167626158575553525048454241
Расход, м3/ч276,5259,2229194,4177,12168,5151,2138,24129,6116,64103,795,0486,482,0877,8

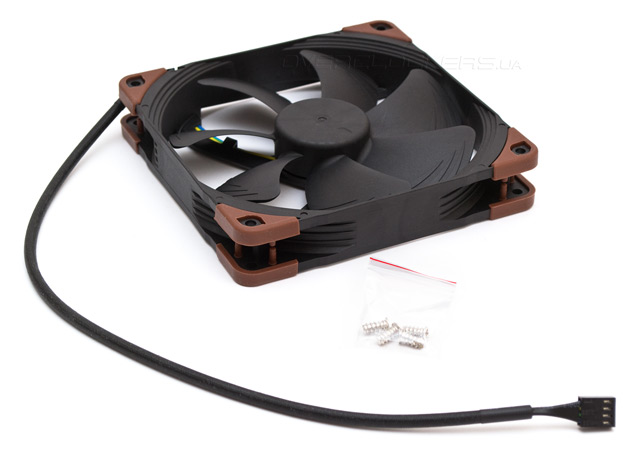

Длина четырехконтактного шнура питания в резиновой оплетке составляет 400 мм. В комплекте есть четыре шурупа для крепления вентилятора к корпусу.

Noctua NF-A14 industrialPPC-3000 PWM

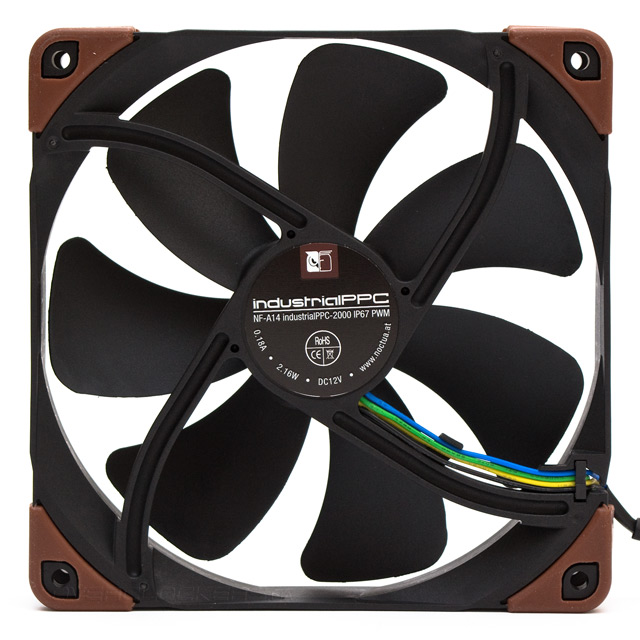

Noctua NF-A14 industrialPPC-2000 IP67 PWM

Этот вентилятор отличается от предыдущего сниженной до 2000 об/мин максимальной скоростью и более высоким классом защиты IP67. В серии industrialPPC имеет еще два аналога с такой же скоростью вращения, но меньшим классом защиты (IP52), первый из которых снабжен PWM-управлением, а второй нет.

Noctua NF-A14 industrialPPC-2000 IP67 PWM

Став медленнее на 1000 об/мин, вентилятор потерял 35% производительности, но зато уровень шума стал более приемлемым. В диапазоне от 600 до 900 об/мин его не будет слышно в закрытом корпусе, а вплоть до 1500 об/мин крыльчатка не будет раздражать слух слишком сильно, если не обращать внимания на паразитные шумы двигателя.

Обороты в минуту20001900180017001600150014001300120011001000900800700600
Скорость потока м/с4,24,13,93,53,232,72,52,32,11,91,81,61,51,4
Шум, дБ (А)605856545250494745434139373635
Расход, м3/ч181,44177,12168,48151,2138,24129,6116,6410899,3690,7282,0877,869,1264,860,5

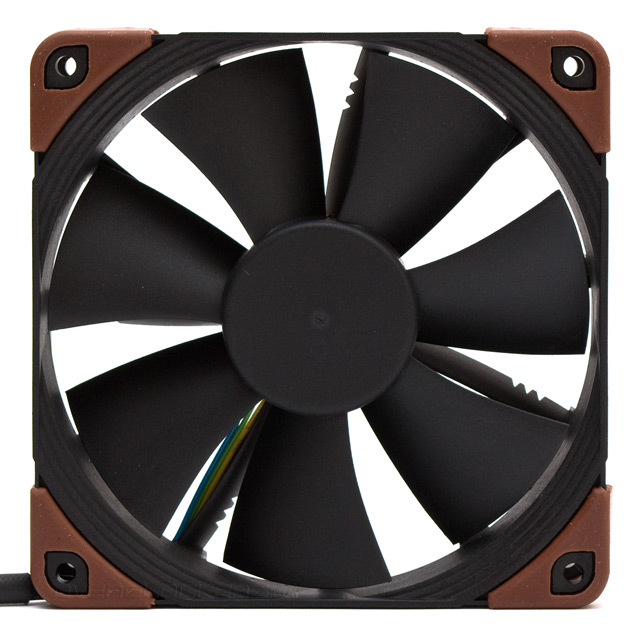

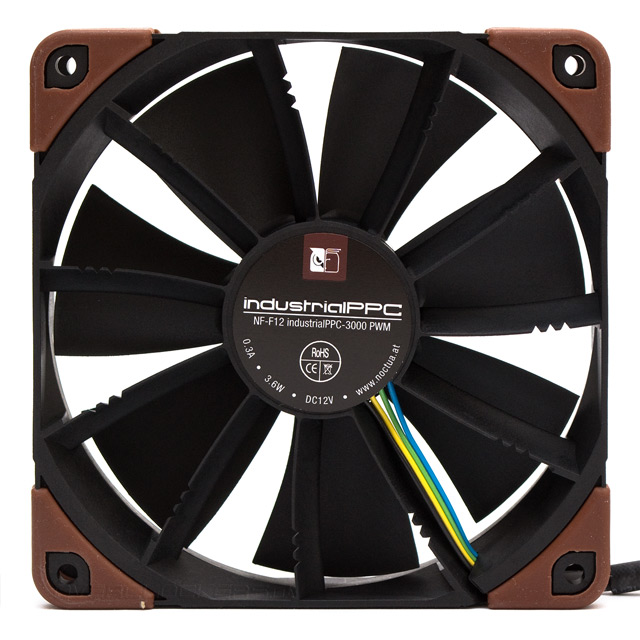

Noctua NF-F12 industrialPPC-3000 PWM

NF-F12 представляет собой вентилятор с крупными, полого расположенными лопастям. Его конструкция рассчитана на создание высокого статического давления при низких скоростях вращения крыльчатки. На тыльной стороне рамки встроены специальные направляющие, задачей которых есть выравнивание воздушного потока и концентрация его основной массы ближе к центральной оси симметрии вентилятора.

Noctua NF-F12 industrialPPC-3000 PWM

Модель является единственной в линейке с максимальной скоростью 3000 об/мин и классом защиты от внешнего воздействия IP52.

Noctua NF-F12 industrialPPC-3000 PWM

Ничего особо выдающегося в плане соотношения шума и производительности данный NF-F12 не демонстрирует. Тихим он остается лишь на минимальной скорости, а на максимальной показывает объем воздушного потока на уровне NF-A14 industrialPPC-2000, но создавая при этом больший на 10 дБ (А) уровень шума.

Обороты в минуту30002600230020001900180017001600150014001300120011001000900
Скорость потока м/с6,35,754,44,243,73,53,33,12,82,72,42,22
Шум, дБ (А)726865605957565453515047444240
Расход, м3/ч186168,26147,6129,9124118,08109,22103,3297,4291,5182,6579,770,8464,9459,04

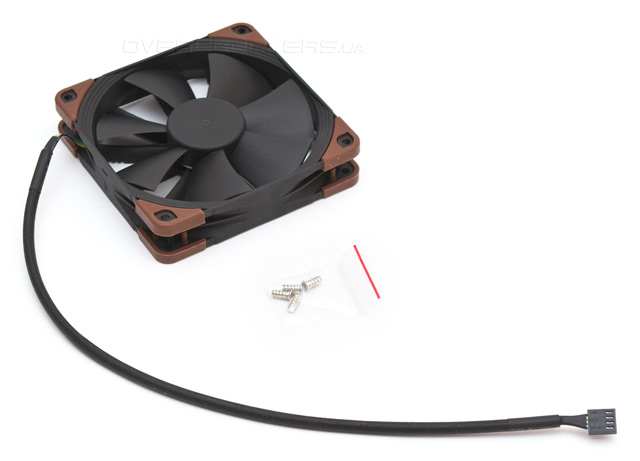

Длина четырехконтактного шнура питания в резиновой оплетке составляет 400 мм. В комплекте есть четыре шурупа для крепления вентилятора к корпусу. Резиновые накладки по углам рамки способствуют компенсации и гашению вибраций, передающихся при установке на корпус.

Noctua NF-F12 industrialPPC-3000 PWM

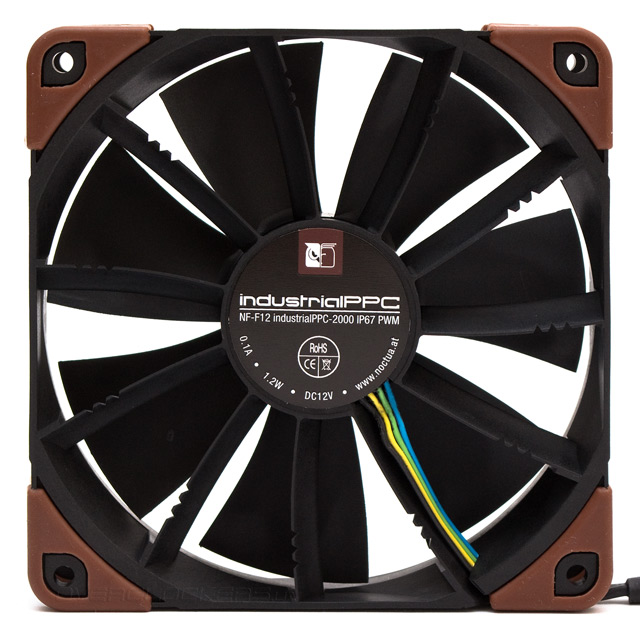

Noctua NF-F12 industrialPPC-2000 IP67 PWM

NF-F12 с максимальной скоростью вращения в 2000 об/мин доступен в трех версиях. Первая имеет постоянную скорость вращения и сертификат защиты IP52. Во второй скорость вращения регулируется с помощью PWM, а класс защиты все еще соответствует IP52. И наконец, рассматриваемый экземпляр имеет и PWM, и класс защиты IP67. Все же логика столь дробного деления модельного ряда у Noctua мне не совсем понятна. Подшипник и двигатель у всех названных вентиляторов склонен создавать множество паразитных призвуков.

Noctua NF-F12 industrialPPC-2000 IP67 PWM

Соотношение шумовых характеристик и производительности такое же, как у модели на 3000 об/мин, в соответствующем диапазоне. Но крыльчатка теперь способна замедлять до 500 об/мин, что с определенной натяжкой позволяет ставить этот пропеллер не только в промышленные, но и в домашние системы.

Обороты в минуту20001900180017001600150014001300120011001000900800700600500
Скорость потока м/с4,23,93,73,53,33,12,92,72,52,32,121,71,51,41,3
Шум, дБ (А)60595756545351504744423937363535
Расход, м3/ч124115,13109,22103,3297,4291,585,679,773,867,9625950,244,341,3338,4

Далее рассмотрим сводные результаты производительности и уровня шума вентиляторов.

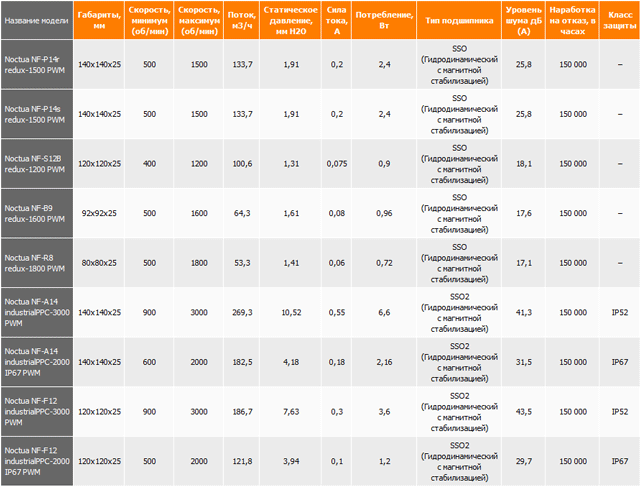

Технические характеристики вентиляторов

Noctua redux и industrialPPC

Методика тестирования

Основным параметром, характеризующим эффективность вентилятора, является соотношение уровня шума к создаваемому воздушному потоку. Эти показатели мы измеряли с помощью шумомера UNI-T UT352 и анемометра UNI-T UT362. Поскольку все вентиляторы обладают ШИМ-регулировкой, на них подавалось фиксированное напряжение 12 В. Для изменения скорости вращения крыльчатки использовался ШИМ-контролер оборотов Zalman PWM Mate.

Читать статью  7 лучших умных вентиляторов — рейтинг на 2022-й год

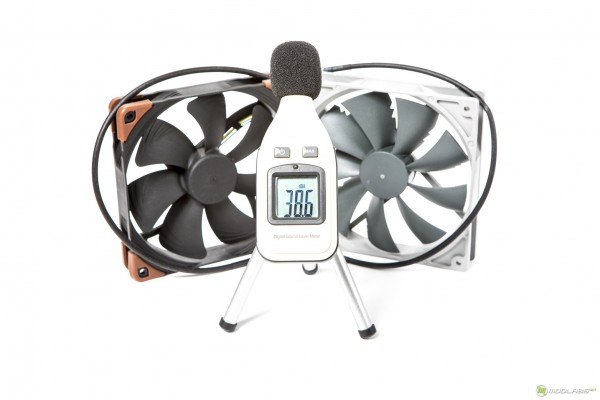

Шум измерялся с дистанции 10 мм спереди от подшипника вентилятора, находящегося в вертикальном положении и подвешенном на виброразвязке. Уровень фонового шума в тихом помещении без посторонних источников звука составил 34 дБ (А). Минимальная чувствительность шумомера — 30 дБ (А). Комфортным уровнем звукового давления можно считать 40 дБ (А), относительно того, как оно ощущается с дистанции 150 мм. Субъективно близким к бесшумному является порог 37 дБ (А) на той же дистанции.

Расход воздуха определялся исходя из соотношения показаний скорости воздушного потока к площади поперечного сечения плоскости вентилятора. Анемометр приставлялся непосредственно к рамке вентилятора, ближе к краям лопастей в поисках максимальной скорости воздушного потока. Нужно учитывать, что в разных зонах крыльчатки эта скорость отличается, но благодаря эффекту турбулентности на выходе получается средневзвешенное значение ускорения потока, близкое к номиналу.

Статическое давление не измерялось в связи с отсутствием необходимого оборудования. Обращаем внимание читателей, что полученные данные нельзя считать абсолютно точными, но они являются аккуратными друг относительно друга и демонстративными для сравнения вентиляторов между собой.

Сводные результаты

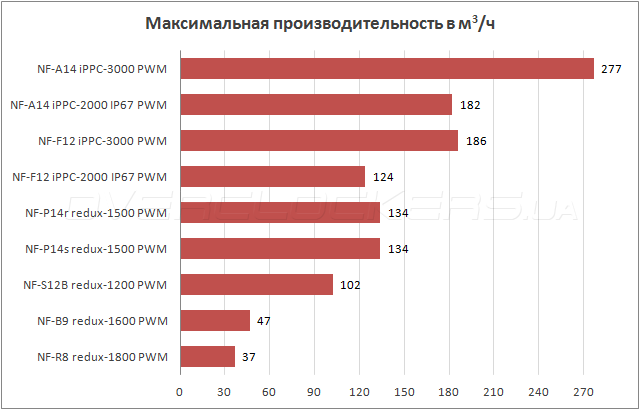

Сопоставив между собой полученные результаты максимальной производительности вентиляторов можно утверждать следующее. Наиболее мощным оказался Noctua NF-A14 industrialPPC-3000 PWM, благодаря высокой скорости вращения крыльчатки. Оптимальным по соотношению шума и производительности можно считать Noctua NF-A14 industrialPPC-2000 IP67 PWM, который лишь слегка уступил NF-F12 industrialPPC-3000 PWM в производительности, зато значительно выиграл у него по уровню шума. Оба вентилятора NF-P14s и r-redux оказались чуть производительнее, чем NF-F12 industrialPPC-2000 IP67 PWM при равном уровне шума. И особняком стоит довольно медленный, но зато и самый тихий из сегодняшних участников тестирования Noctua NF-S12B redux-1200 PWM.

Тестирование Noctua серии redux и industrialPPC

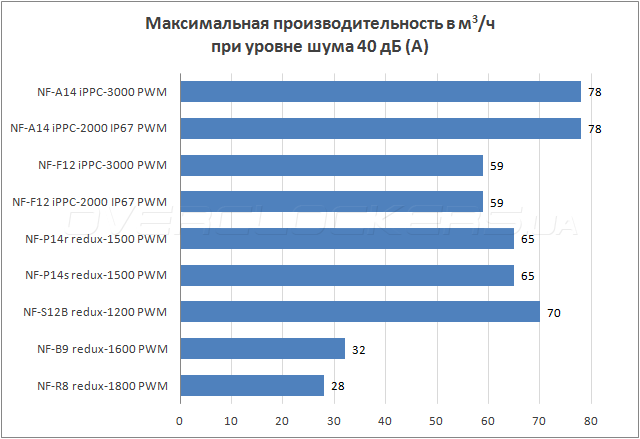

Результаты полученные при уровне шума в 40 дБ (А) в целом повторяют общую тенденцию, однако здесь NF-S12B redux-1200 PWM внезапно обходит более крупные NF-P14 redux по объему прокачиваемого воздушного потока. NF-A14 конечно еще более производительные, но паразитные шумы двигателя на малых оборотах сводят на нет это преимущество, когда требуется полная тишина.

Тестирование Noctua серии redux и industrialPPC

Выводы

Итак, Noctua все же выпустила старые вентиляторы в новой обертке. По поводу их розничной стоимости можно пока лишь догадываться, но если она будет заметно ниже, чем у собратьев с полным комплектом поставки, то серия redux имеет все шансы на успех у неприхотливых пользователей.

Касательно вентиляторов industrialPPC, я сомневаюсь, что они найдут применение в промышленных отраслях, по крайней мере, в нашей стране. Зато уверен, что после появления в рознице их непременно приобретут энтузиасты, которым важен каждый градус для продува радиаторов систем воздушного и жидкостного охлаждения.

И все же поклонникам полной тишины определенно стоит остановиться в своем выборе на традиционной коричневой расцветке вентиляторов Noctua. А в применении рассмотренных моделей я бы дал следующие рекомендации:

Noctua NF-P14r redux-1500 PWM. Старый добрый NF-P14 FLX в новом цвете. Достаточно тихий до 700 об/мин, и шумный за счет формы крыльчатки, но все же производительный на 1500 об/мин. Имеет посадочные отверстия от 120-мм моделей. Можно применять на воздушных радиаторах, особенно если требуется обдув элементов возле сокета. При установке на корпус нужно помнить о нестандартных габаритах рамки.

Noctua NF-P14s redux-1500 PWM. То же самое что и NF-P14r, но с квадратной рамкой и посадочными отверстиями под 140-мм. Можно использовать в качестве корпусного или на радиаторах соответствующего размера.

Noctua NF-S12B redux-1200 PWM. Весьма тихий и производительный вентилятор. Больше всего подойдет для использования в корпусе в качестве вытяжного. Желательно не устанавливать в места с большим количеством препятствий для движения воздуха из-за низкого статического давления. На радиаторы можно применять в случае, если расстояние между их пластинами больше чем 2 мм.

Noctua NF-B9 redux-1600 PWM. Не особо мощный вентилятор, но вполне подойдет для установки на маленькие процессорные радиаторы. Бесшумен вплоть до 1100 об/мин.

Noctua NF-R8 redux-1800 PWM. Бесшумен до 1300 об/мин, можно использовать в качестве вытяжного вентилятора в малогабаритных корпусах.

Noctua NF-A14 industrialPPC-3000 PWM. Очень мощный и очень шумный пропеллер. Подойдет для промышленных систем, однако крупный размер позволит использовать их разве что в стойках формата 4U. Отличный выбор для энтузиастов, использующих системы жидкостного или фреонного охлаждения и азотные стаканы.

Noctua NF-A14 industrialPPC-2000 IP67 PWM. Оптимальный вентилятор с точки зрения применения на радиаторах СВО. Как за счет мощности, так и благодаря устойчивости к попаданию влаги.

Noctua NF-F12 industrialPPC-3000 PWM. По мощности соответствует NF-A14 industrialPPC-2000 IP67 PWM, но гораздо шумнее на высоких оборотах. Можно применять для вентиляции в серверных стойках формата 3U, либо в радиаторах СВО, если система используется для круглосуточного рендеринга, к примеру.

Noctua NF-F12 industrialPPC-2000 IP67 PWM. Хороший вариант для радиаторов СВО формата 240 мм и больше. Можно использовать на корпусе для продува корзин жестких дисков, или на воздушных процессорных радиаторах, в общем — везде, где требуется высокое статическое давление. Но не стоит забывать и о высоком уровне паразитных шумов двигателя, заметных на низкой скорости вращения крыльчатки.

Обзор и тест кулера Noctua NH-U12S redux

Обзор и тест кулера Noctua NH-U12S redux

В марте 2021 года компания Noctua представила первую систему охлаждения с приставкой redux. В данную серию производитель включил системы охлаждения в упрощенном варианте. В качестве основы для героя нашего обзора была выбрана проверенная модель NH-U12S, от которой новинку отличает меньшее количество тепловых трубок, другой вентилятор и что самое главное — более низкая стоимость. Однако производитель заявляет, что все упрощения никак не скажутся на эффективности кулера. Правда достигается это небольшим повышением уровня шума за счет более скоростного вентилятора.

Технические характеристики

МодельNoctua U12S redux
ТипБашенный кулер
Количество тепловых трубок4 штуки
NSPR129
СовместимостьLGA 2066/2011/1200/1150/1151/1155/1156
AM4
Размеры158x125x71 мм
Вес710г

Вентилятор:

Размеры120×120×25 мм
Воздушный поток70.7 CFM
Скорость вращения450-1700 об./мин.
Коннектор4-pin PWM
Тип подшипникаSSO
Номинальное напряжение12 В
Номинальный ток0.09 А
ПодсветкаНет

Упаковка и комплектация

Поставляется NH-U12S redux в коробке с типичным для серии redux оформлением в серо-коричневых цветах.

Дизайн упаковки весьма минималистичный. С лицевой стороны напечатано название и некоторые особенности. В отличии от дизайна коробки с оригинальной моделью, здесь производитель решил не наносить изображение самого кулера.

На упаковке указаны спецификации для радиатора и вентилятора.

На других гранях напечатаны отличительные особенности и описание кулера. Претензий к упаковке и качеству полиграфии нет.

Комплект весьма скромный. В коробке помимо основных креплений для большинства современных сокетов (поддержки TR4 нет) и инструкции больше ничего нет. Термопаста уже нанесена на контактную площадку.

Дополнительный комплект

Отдельно можно приобрести комплект NOCTUA NA-FK1 redux, который поставляется в маленькой коробке.

Он включает в себя вентилятор, аналогичный установленному на NH-U12S redux, две скобы крепления, комплект антивибрационных уголков, Y-образный разветвитель и пару L.N.A — адаптеры, которые позволяют понижать обороты вентиляторов и, соответственно, снижать шум.

Внешний вид

Кулер построен по башенной схеме с односекционным радиатором, который продувается 120мм вентилятором. Высота кулера составляет 158 мм, что позволяет устанавливать его в большинство современных корпусов. На удивление башня без проблем поместилась в корпус Cougar MX330-G, высота кулера в котором по спецификации не может превышать 155 мм. Заявленный вес радиатора составляет 550 гр. И 710 г при установленном вентиляторе. Указанные производителем данные полностью подтверждены в результате проведенных измерений.

Дизайн кулера вполне стандартный для башенных решений. Конструкция выполнена по симметричной U-образной схеме. Пластины имеют характерные вырезы для оптимизации воздушного потока. 4 тепловые трубки равномерно распределены по радиатору.

На верхнюю часть установлена металлическая декоративная пластинка. Концы теплотрубок ничем не прикрыты, но запаяны аккуратно.

Алюминиевый радиатор состоит из 50 пластин, которые нанизаны на медные никелированные теплотрубки. Стоит упомянуть, что в серии redux производитель не применяет их пропайку к ламелям радиатора.

Боковые стороны радиатора частично закрытые. Это позволит воздушному потоку проходить насквозь, а не выходить по пути наименьшего сопротивления.

Основание выполнено в виде медной никелированной теплораспределительной площадки, к которой припаяны теплотрубки. Производитель заранее нанес термопасту NT-H1, что для большинства пользователей будет являться плюсом и упростит установку.

Шлифовки основания до зеркального блеска нет. Все портит явно выраженный след от фрезы.

Сама площадка имеет небольшую выпуклость к центру, о чем свидетельствует отпечаток термопасты.

К основанию кулера жестко прикручена прижимная пластина с двумя подпружиненными винтами. Решение очень удобное: во время установки не нужно дополнительно фиксировать прижимную пластину, что в тесном корпусе может создать дополнительные проблемы. При необходимости эту пластину можно заменить. Для этого производитель предусмотрел отверстие под отвертку в середине радиатора.

120 мм вентилятор имеет маркировку NF-P12 redux-1700PWM. Подключение к материнской плате осуществляется 4-х контактным штекером с управлением скоростью посредством PWM.

Модель имеет 9 лопастей, выполненных по фирменной технологии Noctua Vertex-Control. Специальные насечки распространяют шум вентилятора в более широком диапазоне частот, что делает звук вентилятора более приятным для слуха.

Читать статью  16 лучших воздухоочистителей и «моек воздуха»

Крепление вентилятора вполне обычное и представляет из себя две металлические скобы. Отличительной особенностью является то, что скобы хотя и являются съемными, но к вентилятору крепятся достаточно жестко, что препятствует их случайному выпадению в процессе установки. За это производителя можно только похвалить.

Второй вентилятор крепится аналогично первому.

Сразу можно обратить внимание на больший зазор между ним и радиатором. Сделано это для предотвращения завихрений, которые являются источником неприятного шума.

Установка на LGA 1200

Кулер устанавливался на материнскую плату ASUS Z490 TUF Gaming PLUS WIFI с размещённым в ней процессором intel core i5-10600KF.

С установкой крепления можно разобраться и без инструкции. Сначала с обратной стороны платы устанавливается металлический бэкплейт, который уже имеет установленные винты.

Затем с лицевой стороны на винты устанавливаются пластиковые втулки.

Сверху кладем металлические крепежные пластины и затягиваем винтами с накатанными головками.

Установка кулера должна производиться со снятыми вентиляторами, так как они будут перекрывать доступ к крепежным винтам.

Установленный вентилятор не перекрывает ближайший слот памяти.

Конфигурация тестового стенда

  • Материнская плата: ASUS Z490 TUF Gaming PLUS WI-FI;
  • Процессор: Intel Core i5 – 10600KF;
  • Оперативная память: CORSAIR Vengeance LPX 2×8 Gb;
  • Видеокарта: ASUS Strix GTX 970;
  • Блок питания: Zalman GLX 600W;
  • Корпус: Cougar MX330-G с 3-мя дополнительными вентиляторами;
  • Операционная система: Windows 10 Pro 64-bit.

Для тестирования использовалась AIDA 64 Extreme с тестом fpu длительностью 10 минут. Температура отслеживалась с помощью программы HWiNFO64 v7.02-4430. Частота обновления показателей составляла 100 мс. Во всех тестах использовалась термопаста arctic cooling mx-4.

Измерение шума и скорости вентиляторов

Оба вентилятора поддерживают ШИМ-управление и работают в диапазоне 450-1700 об/мин, как и заявлено производителем.

Тестирование проводилось в 3-х режимах:

  • Полностью беззвучный режим, когда шум от вентилятора не превышал фоновое значение ~32 дб;
  • Комфортный уровень, когда вентилятор был слышен, но шум был терпимый и не превышал 40 дб;
  • Максимальная скорость вентиляторов.

Тесты были проведены как при 1 установленном, так и при 2х вентиляторах. Уровень шума в помещении не превышал 32 дб. Температура составляла ~26 градусов. 4 корпусных вентилятора работали со скоростью 1000 об/мин и создаваемый ими шум был на уровне 41 дб. Корпус закрытый. Для наглядности в пару к герою обзора была добавлена модель ID-COOLING SE-224-XT Blue, являющаяся представителем бюджетных 4-трубочных башенных кулеров.

Тест с родной термопастой показал, что по максимальной температуре она на 2 градуса хуже, чем с MX-4 (что в целом является отличным результатом). Все остальные тесты проводились с Arctic MX-4.

Шум измерялся в закрытом корпусе с расстояния в 30 см. Корпусные вентиляторы были остановлены.

Для замеров температуры тестовый процессор i5-10600KF был разогнан до частоты 4.8 ггц при напряжении 1.243В. Энергопотребление в среднем составляло 135 Ватт. Традиционно Noctua не использует показатель TDP в характеристиках своих систем охлаждения, а придерживается собственного рейтинга NSPR, в котором NH-U12S redux получил такое же количество баллов, как и NH-U12S.

Как можно заметить, добавление второго вентилятора практически никак не сказывается на температурах. А вот оппонент отстал на 3 градуса.

А теперь повысим ставки. Увеличим частоту процессора до 4.9 ггц, а напряжение до 1.305 В. В таком режиме энергопотребление составляет 150 ватт.

В таких условиях всем испытуемым пришлось тяжело. Nh-U12S redux не помог даже дополнительный вентилятор, чтобы пройти тест на 800 об/мин. Но даже при максимальных оборотах температуры близки к критическим. Поэтому не рекомендуется эксплуатировать процессор в таких условиях.

Использование кулеров на максимальных оборотах возможно только в крайних случаях, так как исходящий от них шум создает сильный дискомфорт. Однако стоит упомянуть, что даже с 2 вентиляторами U12S redux остается тише своего оппонента, которому это простительно из-за меньшей цены. Так что мы считаем, что при использовании стоит ориентироваться на частоту в 1150 об/мин. При любых оборотах не было замечено никаких паразитных звуков. Шум в основном создавался проходящими потоками воздуха.

Выводы

У Noctua получилось полностью оправдать ожидания от своего первого кулера в линейке redux. Производителю удалось снизить цену минимальными потерями, убрав все лишнее из комплекта. При этом это никак не отразилось ни на производительности, ни на качестве продукта.

NH-U12S redux станет отличным решением для охлаждения большинства современных процессоров, работающих в стоке или небольшом разгоне.

Вентилятор noctua nf-p14s redux-1200 pwm обзор

На протяжении долгих лет, небезызвестная Австрийская компания Noctua выпускает, пожалуй, самые лучшие вентиляторы. Они отличаются высоким уровнем качества, богатым комплектом поставки, фирменной расцветкой, долгим сроком службы, тишиной и, конечно же высоким уровнем стоимости, который почти всегда выделял их из общей массы. Но теперь в семействе Сов появились новые бойцы с новым окрасом и другим настроением, встречаем две новые линейки вентиляторов Redux и IndustrialPPC, обе были представлены на выставке CES2014, а сейчас добрались и до нас.

Вентеляоры Noctua серий Redux и IndustrialPPC

Серия Redux, является доступной линейкой вентиляторов Noctua, точнее сказать, как задумывал производитель более дешёвой, ее стоимость должна быть примерно на 25% ниже, если сравнивать со своими более породистыми сородичами. Но в России ценник на вентиляторы серии redux и стандартных более благородных аналогов сохраняется примерно на одинаковом уровне.

В линейке присутствуют модели размера от 80мм до 140мм, NF-R8, NF-B9, NF-S12B, NF-P14r NF-P14s, есть разновидности данных моделей с фиксированной скоростью и PWM управлением, так же вырос уровень максимальных оборотов для некоторых моделей, увеличилась производительность и соответственно уровень шума. Одно из отличительных изменений это упаковка, теперь это квадратная серо-коричневая коробка (для redux), с надписью redux, моделью вентилятора и цифрами, означающими его размер, так же изменения коснулись комплекта поставки и цвета, собственно обо всем постепенно далее.

Вентеляоры Noctua серий Redux и IndustrialPPC

Если Redux является доступной линейкой, то industrialPPC позиционируется как высокопроизводительная серия вентиляторов, для серьёзного охлаждения в руках энтузиастов. Размеры вентиляторов в линейке, немного меньше, здесь только 120мм и 140мм практически все поддерживают PWM управление, наличие двух вариантов влаго и пылезащиты по классам IP52 и IP67. Главной особенностью является максимальная скоростью вращения 2000RPM и 3000RPM, ранее вентиляторы Noctua данных размеров не обладали столь агрессивными оборотами. Упаковка так же стала квадратной, но уже черно-коричневая, с надписью industrialPPC и моделью вентилятора, изменения так же коснулись цвета упаковки и комплекта поставки.

Вентеляоры Noctua серий Redux и IndustrialPPC

Noctua всегда славилась своим комплектом поставки, но серии redux и industrialPPC лишены всех приятных бонусов. Теперь производитель будет продавать их отдельно, на такой шаг производитель пошел для уменьшения стоимости своей продукции. Комплект поставки redux и industrialPPC теперь выглядит так J. Ничего лишнего только четыре болта, далее комплекту поставки уделяться внимания не будет.

Noctua

Описание каждого вентилятора будет завершаться тестированием в котором будет мы отобразим диаграмму с уровень шума относительно скорости с шагом 100rpm. Управление оборотами будет осуществляться с помощью реобаса Bitfenix recon, так же мы уделим внимание особенностям работы вентилятора и его подшипника, а именно послушаем их на наличии паразитных звуков.

Вентеляоры Noctua серий Redux и IndustrialPPC

Данные о шуме будут сниматься цифровым шумомером, стоящем на треноге, с расстояния 7см, уровень измерения шумомера равен 30-130дБ, погрешность 1,5дБ.

Noctua REDUX «Серые совы»

Повторим ещё раз что данная линейка является доступной линейкой вентиляторов компании Noctua, пожалуй, одним из основных но незаметных изменений стало использование подшипника SSO, а SSO2 в серии redux, уже не встречается, что примечательно основная линейка бежево-коричневых вентиляторов использует обе версии подшипников. А если внимательно посмотреть на линейку продукции Noctua, то можно увидеть, что в ассортименте более дорогих и привычных нам моделей бежево-коричневых вентиляторов полностью пропали модели NF-R8, NF-B9, NF-S12B, NF-P14r NF-P14s, теперь они стали навечно частью семейства серых сов.

Noctua NF-R8 redux-1800 PWM

Перед нами самый маленький вентилятор в линейке redux, Noctua NF-R8 redux-1800 PWM, поставляется в квадратной серо-коричневой коробке, с названием и логотипом. На обратной стороне присутствует наклейка с характеристиками вентилятора, которые далее перенесены в таблицу.

Вентеляоры Noctua серий Redux и IndustrialPPC

Содержимое коробки выглядит так, 80мм вентилятор помещен в картонную рамку, в комплекте идет 4 болта для установки вентилятора.

Вентеляоры Noctua серий Redux и IndustrialPPC

Итак, 80мм вентилятор c PWM, с темно-серой крыльчаткой, семью широкими немного загнутыми лопастями, расположенными под углом примерно 45%. Крыльчатка заключена в светло-серой рамке, размер вентилятора 80х80х25мм. Длина кабеля составляет 400мм, он в черной резиновой оплетке с черным 4pin коннектором.

Вентеляоры Noctua серий Redux и IndustrialPPC

Хоть и размер 80 мм казалось бы, отошел со сцены, но новое веяние на рынке настольных компьютеров и фетиш некоторых пользователей к компактным системам возрождает потребность к 80мм вентиляторам. Я как фанат mATX систем надеюсь получить хорошие результаты от данного вентилятора.

Источник https://www.overclockers.ua/cooler/noctua-redux-industrialppc/all/

Источник https://i2hard.ru/publications/27361/

Источник https://www.modlabs.net/articles/znakomstvo-s-noctua-serijami-redux-i-industrialppc

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
