Установка встраиваемой вытяжки на кухне: правила и особенности сборки

Свежий и чистый воздух на кухне — мечта и цель каждой хозяйки. Штатные вентиляционные каналы не всегда способны справиться с обилием частиц копоти, жира, водяного пара и запахов. Избавиться от них помогает вытяжка, которая становится одним из обязательных элементов обустройства кухни. В продаже есть масса вариантов подобных устройств, способных решить проблемы с микроклиматом помещения, устранить нежелательные компоненты внутренней атмосферы. Установка встраиваемой вытяжки на кухне не представляет принципиальной сложности и может быть выполнена своими руками. Однако, некоторые познания и навыки будут необходимы, чтобы обеспечить устройству правильный режим работы, исключить ошибки, подобрать подходящую по параметрам и возможностям вытяжку. Вопрос емкий, затрагивающий несколько аспектов воздухообмена жилых помещений, поэтому рассматривать его следует по порядку.

Зачем нужна кухонная вытяжка

Процесс приготовления пищи сопровождается активным выделением запахов, водяного пара, мелких частиц жира, масел, копоти и прочих взвесей. Они наполняют атмосферу кухни и распространяются по смежным помещениям, понемногу наполняя всю квартиру. Эти частицы оказывают отрицательное воздействие:

  1. Появляется неприятный запах, плохо переносимый аллергиками.
  2. Мелкие взвешенные частицы оседают на предметы мебели, ковры, впитываются в обивку, одежду и прочие вещи.
  3. Все белые или светлые поверхности покрываются слоем жира, копоти и прочими наслоениями, которые плохо поддаются очистке.

Для того, чтобы исключить распространение выделяемых вредных частиц по всей квартире, в кухонном помещении используется только вытяжка. Она создает некоторое разрежение воздуха, способствующее притоку из соседних помещений или с улицы через неплотности оконных блоков. Организуется поступление воздуха внутрь кухни, препятствующее проникновению нежелательных компонентов из нее в смежные или соседние комнаты. Эти функции обеспечивает вытяжной вентиляционный канал, имеющийся в типовой кухне и представляющий собой вентиляционную отдушину под потолком. Он проходит внутри стен и выводится через кровельное покрытие на улицу. Разница внешнего и внутреннего давлений создают естественную тягу, которая способствует постоянному удалению отработанного воздуха, очищающему атмосферу кухни от выделяемых вредностей.

Вентиляционные трубы на крыше

Однако, современные условия воздухообмена серьезно затруднены из-за повсеместного использования пластиковых окон и герметичных входных дверей. Возможность постоянного притока свежего воздуха практически исключена, только во время проветривания свежий поток поступает в квартиру. Естественная тяга, используемая в вентиляционных каналах, не способна работать без пополнения объема воздуха. Как только разрежение кухонной атмосферы доходит до критической точки, вывод воздуха останавливается, лишая кухню необходимого воздухообмена. Вредные и нежелательные компоненты начинают распространяться по квартире, портят ее микроклимат, разрушают комфорт жителей.

Решением проблемы становится установка принудительной вытяжки. Она работает в заранее заданном режиме и не зависит от внешних условий, что позволяет организовать стабильный и управляемый воздухообмен.

Обратите внимание! Забор воздуха производится вблизи от кухонной плиты, непосредственного источника выделения вредных и нежелательных компонентов, что увеличивает эффективность использования вытяжки и позволяет исключить распространение частиц по территории квартиры.

Вытяжной купол для кухни

Необходимость установки вытяжки продиктована еще одним обстоятельством. Изначально, в кирпичных домах старой постройки, вентиляционный канал для каждой квартиры строился отдельно. С введением панельного домостроения для упрощения производства бетонных плит стали делать один, общий вентканал, имеющий отдушины на каждом этаже. Это сделало возможной ситуацию, когда установка вытяжки на нижнем этаже создает в воздухопроводе повышенное давление, и воздух начинает идти по пути наименьшего сопротивления — поступает в квартиры верхних этажей. Усилие, которое создает естественная тяга, меньше, чем давление от вытяжки, аэродинамическое сопротивление канала выдавливает поток воздуха вместе с вредными компонентами в квартиры верхних этажей. Поэтому им тоже приходится устанавливать вытяжки, чтобы удалять из своих жилищ нежелательные продукты воздухообмена не только своего производства, но и из квартир нижних этажей.

Необходимо учитывать, что пропускная способность вентиляционного канала ограничена и не позволяет выводить слишком большие объемы воздуха. Для увеличения производительности канала придется поднимать давление вытяжки, что для жителей других этажей станет причиной проникновения в квартиру вредных компонентов.

Важно! Нередко выходом из положения становится полная закупорка отдушины и установка полноценной приточно-вытяжной установки, производящей забор и удаление воздушных потоков снаружи. Этот вариант вынужденный, но наиболее эффективный и безопасный. К приточно-вытяжной схеме с рекуперацией тепла сегодня прибегает все большее количество потребителей. Более подробно о данной системе воздухообмена расскажем в специальной статье.

Приточно-вытяжные установки для кухни

Цены на различные виды приточно-вытяжных вентиляций с рекуперацией

Санитарные нормы воздухообмена

Режим воздухообмена каждого помещения подлежит сложному расчету. Необходимо учесть следующие факторы:

  1. Количество людей.
  2. Размеры, объем, конфигурация помещения.
  3. Наличие горячих или влажных поверхностей, технологических установок.
  4. Объемы выделяющихся вредностей, подлежащих удалению.

Сочетание этих условий определяет тип вентиляции — преимущество притока или вытяжки, объемы вывода или подачи воздушного потока. Для упрощения расчетов разработаны медицинские нормы, определяющие необходимый воздухообмен в зависимости от типа и назначения помещения. Свои правила есть как для производственных, так и для жилых помещений. Найти эти нормы можно в таблицах СНиП. Рассмотрим некоторые из них.

Таблица 1. Требуемый режим воздухообмена

ПомещениеВытяжка
Жилая комната3м³/ч на каждый м² площади помещения
Кухня с электроплитой на 2 конфорки60 м³/ч
Кухня с электроплитой на 3 конфорки75 м³/ч
Кухня с электроплитой на 4 конфорки или с газовыми приборами90 м³/ч
Ванная комната25 м³/ч
Туалет25 м³/ч
Совмещенный санузел50 м³/ч

Для кухонных помещений принимается разный режим воздухообмена, зависящий от количества горячих поверхностей. Примечательно, что указанные нормы несколько устарели, так как стандартные плиты уступают место новым разработкам — мультиваркам, микроволновым печам, духовым шкафам с конвекторами. Они заметно изменяют состав внутреннего воздуха кухни, что необходимо учитывать при организации вентиляционной системы.

Духовой шкаф с конвектором

Позже был принят новый порядок учета режима воздухообмена — по кратности. Определялось, сколько раз в течение часа весь объем воздуха в помещении должен быть полностью обновлен. Этот метод упрощенный и применялся, в основном, практиками, которым было некогда и незачем выполнять сложные специализированные расчеты.

Таблица 2. Способ учета воздухообмена по кратности

ПомещениеКратность воздухообмена
Жилая комната, спальня, детская1
Кабинет, библиотека0.5
Кухня с электроплитой60 м³/ч
Кухня с газовой плитой1 + 100 м³/ч на плиту
Ванная, туалет, душевая25 м³/ч
Сауна10 м³ на каждого человека

Внимание! Режим вентиляции в кухонных и санитарно-технических помещениях рассчитывается по объему вытяжки, а не по кратности. Это необходимо из-за малых размеров некоторых санузлов, не способных обеспечить должное количество воздуха при расчете по кратностям.

Виды кухонных вытяжек

Специализированной классификации кухонных вытяжек не существует, но деление по определенным признакам произвести можно. В продаже имеются следующие виды:

Читать статью  Запчасти для вытяжек

    Подвесные. Устанавливаются (подвешиваются) снизу на нижнюю плоскость кухонного гарнитура непосредственно над варочной поверхностью. Отличаются компактностью, имеют плоский корпус, оснащены сменными фильтрами для очистки воздуха от жира, влаги или иных нежелательных компонентов. Некоторые модели нуждаются в подключении к вентиляционному каналу, но большинство видов работают автономно.

Как установить вытяжку на кухне: инструкция для разных моделей

Микроклимат кухни во многом зависит от эффективности вентиляции. Она обязательна, поскольку образующиеся при приготовлении еды лишнюю влагу, дым, запахи нужно удалять. Установка встраиваемой вытяжки на кухне, равно как и моделей другого типа может быть проведена самостоятельно. Чтобы все сделать правильно, нужно понимать особенности оборудования и его монтажа.

Все о монтаже вытяжного устройства

Особенности установки

Различают два типа вытяжных приборов: рециркуляционные и циркуляционные. Первые очищают попадающий внутрь воздушный поток посредством фильтров. Вторые отводят его в вентшахту, затем на улицу. Таким образом, циркуляционные модели обязательно должны подключаться к вентиляционному отверстию, тогда как рециркуляционным это не требуется. Выпускаются комбинированные устройства, которые могут работать в обоих режимах.

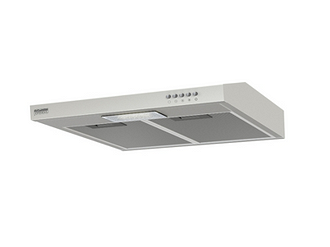

Подвесная вытяжка Kronasteel Jessica slim

Подвесная вытяжка Kronasteel Jessica slim

По способу монтажа все оборудование делится на навесное и встраиваемое. Последнее устанавливается внутри гарнитура. Первое закрепляется на потолок или на стену, как, например, островные модели, которые располагаются над удаленной от стены плитой. Навесные приборы очень разнообразны. Среди них роскошные каминные вытяжки, оригинальные наклонные и скромные подвесные. Но устанавливаются они примерно одинаково.

Выбор места установки

При выборе места для монтажа учитывают несколько важных моментов

1. Необходимость подключения к вентшахте

Если да, стоит построить схему будущего воздуховода. Он должен быть максимально коротким и по возможности не иметь поворотов, которые значительно затрудняют отток воздуха. Если это невозможно, покупают рециркуляционную модель.

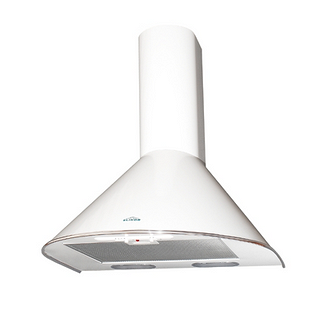

Каминная вытяжка ELIKOR Эпсилон

Каминная вытяжка ELIKOR Эпсилон

Можно ли подключить вытяжку на кухне к вентиляции и как это сделать

2. Расстояние от нижнего края корпуса до плиты или варочной панели

Вообще, чем ниже высота размещения вытяжного зонта, тем лучше. Главное, чтобы повар не задевал его головой. И, конечно, нельзя забывать забывайте о противопожарных требованиях. Над электрическими варочными поверхностями воздухоочиститель можно размещать так, чтобы расстояние по высоте между кухонными устройствами было не менее 50 см. Над газовыми варочными поверхностями его располагают на высоте не менее 65 см.

3. Наличие розетки

Чаще всего провод у вытяжной системы короткий, поэтому устанавливают ее в непосредственной близости от корпуса. Хорошим решением станет отдельная заземленная розетка. Ее нельзя монтировать около плиты или мойки, поэтому лучше всего поднять выше и разместить около прибора. Допускается использование удлинителя, при условии, что будут соблюдены все правила безопасности.

Каминная вытяжка LEX Mini

Каминная вытяжка LEX Mini

4. Отсутствие боковых сквозняков, сдувающих поток загрязнённого воздуха

Так прибор работает эффективнее. По этой причине, например, не стоит открывать для вентиляции близко расположенные к плите окна. Возникает парадоксальная ситуация: чем больше поступает чистого воздуха в квартиру, тем хуже удаляется кухонный аромат. Это происходит потому, что воздушные потоки от окна уносят загрязнённый воздух внутрь квартиры или дома.

5. Необходимость звукоизоляции

Кухонные воздухоочистители довольно шумные устройства. Хуже всего то, что они производят структурный шум, хорошо передающийся через строительные конструкции. Размещение гасящего вибрацию материала между ними и стеной (это может быть лист шумопоглощающего негорючего пластика) способно снизить уровень структурного шума в несколько раз.

Установка вытяжки на кухне своими руками

Все навесные модели монтируются примерно одинаково. Для получения результата потребуется выполнить три шага.

Ставим обратный клапан

Элемент необходим для того, чтобы направленный в вентиляцию загрязненный воздушный поток не возвращался обратно в помещение. Такое возможно при сильном ветре, засорении вытяжного канала и т.д. Причин может быть много. Зная об этом, желательно предотвратить неприятное явление. Проще всего установить купленную в магазине деталь, но если по каким-либо причинам это невозможно, ее достаточно легко собрать своими руками.

Каминная вытяжка MAUNFELD Lee Light

Каминная вытяжка MAUNFELD Lee Light

Конструкция включает два основных элемента: короб и заслонку. Первый изготавливается из жести. Его диаметр должен составлять три четверти от сечения отводящей воздух детали. Заслонка вырезается из алюминиевого листа, можно взять плотный пластик и даже картон. Посредством пружины ее закрепляют на коробе так, чтобы выходящие из помещения воздушные потоки открывали закрытое пластиной отверстие. При изменении направления створка закрывается.

Пружину тоже можно изготовить самостоятельно. Для этого берется кусочек проволоки длиной около 120 мм, сечением 0,3. Из него выполняется деталь. Ее нужно затянуть так, чтобы она смогла возвращать открытую потоком заслонку в исходное положение. Готовый к работе клапан устанавливается на входе вентиляционной шахты на кухне. Важно проверить, насколько он герметичен. Если вдруг обнаружатся щели, их нужно убрать.

Закрепляем прибор

На этом этапе нужно закрепить корпус на стене. Для этого выполняем несколько простых операций.

  1. Проводим разметку. Определяем место, где нужно закрепить подвесное устройство. Карандашом или маркером отмечаем на стене точки, в которых будут установлены крепежи.
  2. Готовим отверстия. В намеченных точках выполняем отверстия под дюбели. Вставляем в них пластиковые вкладыши.
  3. Устанавливаем кронштейны или другие крепления, которые идут в комплекте с устройством, и надежно закрепляем на них изделие.

Поскольку конструкция оборудования включает вентилятор, для его работы необходимо подключение к сети. Поэтому неподалеку должна находиться розетка. Корпус надежно закрепляется к стене. Для этого используются кронштейны или другие крепления, которые идут в комплекте с устройством.

Монтируем воздуховод

Установка на кухне вытяжки наклонного типа, как и любой другой рециркуляционной разновидности предполагает обустройство отводящего воздух канала. Сделать это можно двумя способами.

Жесткая труба

В качестве воздушного канала могут использоваться элементы из пластмассы или металла. Они представляют собой прямые конструкции, для их подключения и соединения используются специальные фитинги: углы и переходники. Такие трубы хорошо использовать на участках с минимальным количеством поворотов. Они отличаются более высокой стоимостью, зато привлекательны, поэтому дополнительный декор не потребуется.

Каминная вытяжка MAUNFELD Tower light

Каминная вытяжка MAUNFELD Tower light

Перед установкой необходимо точно определить размеры и конфигурацию необходимых элементов. Важно сделать это правильно, поскольку подогнать их невозможно. Если все подобрано правильно, соединение получится достаточно герметичным. Но в любом случае при его сборке желательно промазать края деталей герметиком, чтобы добиться полной непроницаемости.

Установка и подключение кухонной вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку - мудрое решение

Установить на кухне вытяжку — мудрое решение

Как повесить вытяжку над плитой

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

  • Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
  • Над электрической значение чуть меньше — 65 см минимум.
Читать статью  MAUNFELD Crosby Push 60 нержавеющая сталь

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

  • Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
  • Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
  • Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

  • Алюминиевый гофрированный рукав. Он хорош тем что ему легко придать желаемую форму — он легко изгибается под любым углом. Просто берут кусок нужной длины и придают ему желаемую форму. Недостаток: работа вытяжки будет шумной, так как поток воздуха вызывает шумы и резонанс. Второй отрицательный момент — поверхность ребристая, что создает дополнительные трудности для потока воздуха. Ну и еще один недостаток — тяжело ухаживать: в бороздки забивается копоть с пылью, вычищать тяжело.
  • Пластиковый (ПВХ) круглый воздуховод. Удобные в эксплуатации круглые полимерные трубы. Воздуховод нужной конфигурации собирается из фасонных элементов — закруглений, отводов, переходников, муфт. С трубой они соединяются за счет наличия расширений на фасонных элементах. Чтобы в процессе эксплуатации элементы не разъединились, стыки можно промазать клеем (жидкими гвоздями или Моментом). Еще один вариант — скрепить саморезами — три-четыре штуки на каждое соединение. Достоинство ПВХ воздуховодов для вытяжки — они «тихие», гладкие внутренние стенки не создают препятствий движению воздуха, наружные легко мыть. Недостаток — более сложный процесс сборки (по сравнению с алюминиевой гофрой).

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

Размеры плоских ПВХ воздуховодов для вытяжек

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

Крепление гофры к решетке на стене

Крепление гофры к решетке на стене

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

Способы крепления гофры

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.
