Обзор и тестирование одиннадцати 120-мм вентиляторов

Выбираем 120 мм вентилятор топ-класса: итоги тестирования 12 моделей

Лаборатория Overclockers.ru продолжает подведение итогов тестирования вентиляторов. В предшествующих статьях сравнивались бюджетные модели и вертушки среднего класса, теперь же мы обратим внимание на дорогостоящие решения известных брендов. Ну а в конце материала будет подведен общий итог нашего сравнения 120 мм вентиляторов, с определением самых интересных моделей всех ценовых групп.

Страницы материала

Оглавление

Вступление

Лаборатория Overclockers.ru продолжает подведение итогов тестирования вентиляторов, начатое в двух предыдущих материалах.

реклама

Напомню, что мы рассматриваем подборку, включающую более ста моделей (120 мм и 140 мм), протестированных по нашей комплексной методике. Начать было решено со «стодвадцаток», разделив их на несколько групп по ценовому признаку. В предшествующих статьях сравнивались бюджетные модели и вертушки среднего класса. На очереди дорогостоящие решения известных брендов.

Ну а в конце материала будет подведен общий итог нашего сравнения 120 мм вентиляторов, с определением самых интересных моделей всех ценовых групп.

Отбор участников сравнения

На этот раз с отбором все просто. Рассмотрим таблицу, включающую данные по всем протестированным 120 мм вентиляторам.

500x442 342 KB. Big one: 1517x1341 372 KB

В первом материале мы сравнивали бюджетные вертушки стоимостью до 10 долларов (включительно). Во втором – модели среднего класса, предлагаемые в ценовом диапазоне 10-20 долларов. Сейчас же подошла очередь топовых вентиляторов, оцениваемых дороже 20 долларов. Таковых нашлось 12 штук:

  • Corsair AF120 Performance Edition;
  • Corsair SP 120 High Performance Edition;
  • Corsair SP120 Quiet Edition;
  • Enermax Apollish Vegas UCAPV12A;
  • Enermax T.B. Vegas Trio UCTVT12P;
  • Gelid Wing 12PL;
  • Noctua NF-F12 PWM (a);
  • Noctua NF-F12 PWM (b);
  • Noctua NF-S12A FLX;
  • Noctua NF-S12A PWM;
  • NoiseBlocker NB-BlackSilent PRO PL-PS;
  • NoiseBlocker NB-Multiframe S-Series M12-PS.

Предлагаю вспомнить, что это за вентиляторы и взглянуть на их фотографии. Для читателей, желающих ознакомиться с той или иной моделью подробнее, в конце каждого раздела приводится ссылка на полный обзор.

Краткое описание участников

Corsair AF120 Performance Edition

реклама

Компания Corsair выпускает две основных линейки вентиляторов. Модели серии AF рассчитаны на корпусное использование. Даже по внешнему виду крыльчатки понятно, что эта вертушка не отличается высокими показателями статического давления. Зато подобные модели с большим количеством тонких лопастей обычно показывают хорошую производительность при низком сопротивлении.

С технической точки зрения вентилятор не слишком интересен. Производитель не сообщает об использовании каких-то особенных фирменных технологий. Для подключения используется простой трехконтактный разъем. Среди положительных моментов следует отметить наличие гидродинамического подшипника (как правило, они очень надежны, хотя в этом случае время наработки на отказ не указывается).

В комплекте с вентилятором поставляются крепежные винты и переходник с «понижающим» резистором для уменьшения скорости вращения.

425x421 61 KB. Big one: 1000x991 228 KB

Corsair SP120 High Performance Edition

Эта модель относится к другой линейке – SP. Здесь все наоборот: «тяжелая» крыльчатка с широкими лопастями должна обеспечить высокое статическое давление. Соответственно, основное назначение такого вентилятора – работа с «плотными» радиаторами.

В остальном SP120 и AF120 очень схожи. Здесь также используется надежный гидродинамический подшипник (ресурс не указан) и трехконтактный разъем. В комплекте поставки идут крепежные винты и переходник с «понижающим» резистором.

Отдельно отмечу очень высокую стандартную скорость вращения (модель High Performance Edition самая «быстроходная» в своей серии) – при напряжении питания 12 В вертушка раскручивается до 2350 об/мин.

418x425 63 KB. Big one: 983x1000 245 KB

Corsair SP120 Quiet Edition

Вентилятор идентичен предыдущему во всем кроме скорости вращения крыльчатки. High Performance Edition – самая «быстрая» модель в линейке SP120, a Quiet Edition, наоборот – самая «медленная». Тем не менее, ее номинальные обороты также весьма высоки – 1450 об/мин.

425x419 62 KB. Big one: 1000x986 256 KB

реклама

Enermax Apollish Vegas UCAPV12A

Одна из старших (и наиболее дорогих) моделей Enermax выделяется, прежде всего, внешним видом. Благодаря особой окраске вентилятор выглядит интересно даже в выключенном состоянии, но форменное «световое шоу» начинается после включения подсветки.

Светодиоды плотно расположены по кругу на внутренней стороне рамки – ими управляет отдельный контроллер. Всего доступно семь режимов работы подсветки, увидеть их все можно в официальном видео Enermax. Здесь отмечу, что модель предлагается в пяти различных цветах.

В общем, любители моддинга останутся довольны. Однако Apollish Vegas может похвастать не только дизайнерскими изысками. В конструкции использован фирменный подшипник Twister Bearing с высоким заявленным ресурсом – 100 000 часов. Крыльчатка сделана съемной, что здорово упрощает чистку (ее можно просто помыть под струей воды).

Отдельно стоит упомянуть отличный комплект поставки, в который входит полноценный регулятор скорости вращения (он же управляет работой подсветки) и виброизоляционные резиновые штырьки крепления.

425x425 118 KB. Big one: 1500x1500 491 KB

Enermax T.B. Vegas Trio UCTVT12P

Еще одна модель с очень интересным дизайном. Лопасти сделаны совершенно зеркальными – на снимке в них отражается внутренняя сторона рамки, усеянная светодиодами. Пользователю доступно несколько вариантов подсветки (предусмотрен переключатель). Работающий вентилятор выглядит приблизительно так.

Не подкачала и техническая часть – в конструкции используется фирменный подшипник Twister с заявленным ресурсом 100 000 часов, вентилятор оснащается четырехконтактным разъемом (PWM-регулировка).

В комплект поставки входят виброизоляционные резиновые штырьки крепления и переходник на разъем типа Molex.

425x427 52 KB. Big one: 915x919 198 KB

Подпишитесь на наш канал в Яндекс.Дзен или telegram-канал @overclockers_news — это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.

Обзор и тестирование одиннадцати 120-мм вентиляторов

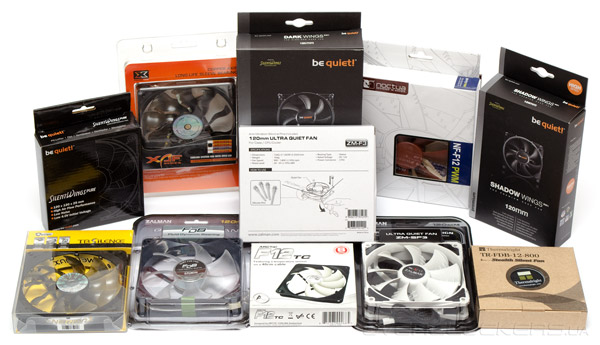

За прошедшее время в нашей лаборатории накопилось много разнообразных вентиляторов. И начало летней жары — это самое подходящая пора, чтобы выяснить, какое же охлаждение самое лучшее. Поскольку наиболее востребованным для современных ПК является типоразмер 120 мм, с него и начнем. В выборе моделей мы не придерживались какого-то одного критерия. Однако большинство участников обзора — это вентиляторы для корпуса, обладающие низким и средним диапазоном скоростей. Без лишних предисловий, приступим.

Вентиляторы 120 мм

Arctic F12 TC

Уникальный в своем роде вентилятор, который умеет самостоятельно регулировать скорость вращения в пределах 300–1350 об/мин в зависимости от температуры. Несмотря на «японский высокоточный гидродинамический подшипник» и «высококачественный японский термосенсор» (как написано на упаковке), имеет характерный для ШИМ треск и раздражающее слух цоканье во всем диапазоне оборотов, поэтому тихим его назвать сложно. Да и алгоритм управления оборотами совсем не очевидный.

Arctic F12 TC Arctic F12 TC

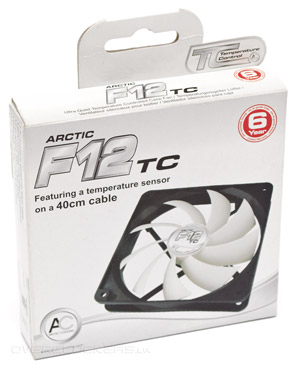

Если верить графику, изображенному на обратной стороне коробки, до 32 градусов Цельсия вентилятор держит минимальные обороты, после чего наращивает скорость. После 38 градусов скорость крыльчатки достигает максимальной. Путем регулировки напряжения можно понизить только верхнюю планку оборотов.

Arctic F12 TC Arctic F12 TC

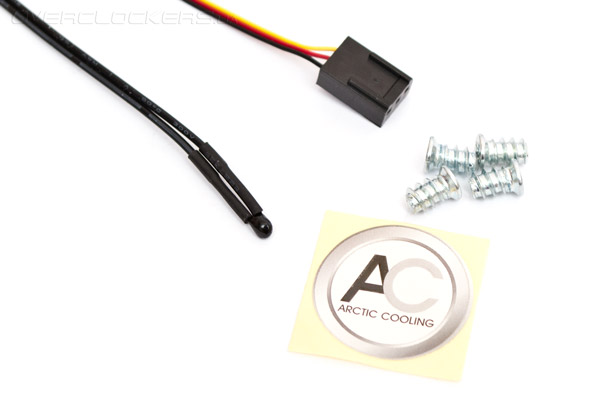

Имеет два шнура — трехконтактный кабель питания и термосенсор, длиной 400 мм каждый. В комплект поставки входит наклейка и четыре самореза.

Arctic F12 TC

be quiet! Silent Wings Pure 120mm

Эта модель чуть больше похожа на обычные вентиляторы, чем другие продукты компании. Полностью черного цвета, рамка стандартная. Лопасти маленькие с продольными полосками, задачей которых является снижение турбулентности воздушного потока и уменьшение аэродинамического шума. Стартовое напряжение составляет 3,5 В при 400 об/мин. Максимальная скорость вращения крыльчатки — 1350 об/мин. Вентилятор весьма тихий. До 900 об/мин (7,5 В) его сложно позиционировать на слух даже на близкой дистанции. Однако несильные вибрации рамки все же ощутимы.

be quiet! Silent Wings Pure 120mm be quiet! Silent Wings Pure 120mm

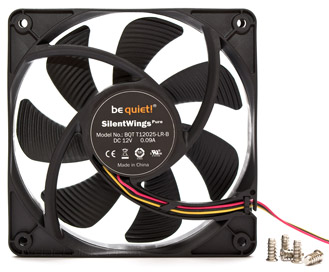

Длина шнура питания — 350 мм. Подключение трехконтактное. В комплекте есть пять саморезов для крепления. Тип используемого подшипника — нарезная втулка. Коробка черного цвета, с красивой полиграфией, но без особых дизайнерских изысков.

be quiet! Silent Wings Pure 120mmbe quiet! Silent Wings Pure 120mm

be quiet! Dark Wings DW1 120mm

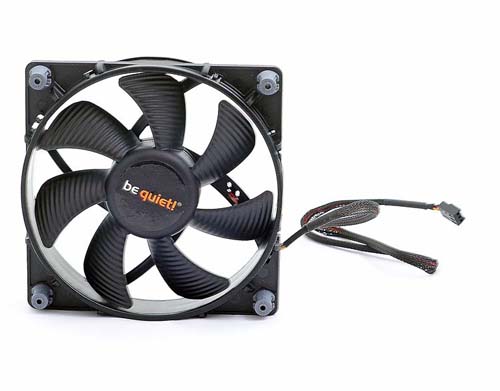

Следующее поколение одной из самых тихих в мире серий вентиляторов Silent Wings. На сегодня вся линейка Dark Wings переименована в Silent Wings 2. Отличительные черты данных моделей — качественный гидродинамический подшипник, крыльчатка с характерными продольными полосками, улучшающими акустические показатели, и специальные виброизолирующие крепления. Пропеллер стартует с 3 В, работая на 400 об/мин и остается бесшумным вплоть до 8 В и 1100 об/мин. Даже на предельных 1500 об/мин крыльчатка вращается очень тихо. Никаких посторонних звуков не слышно, вне зависимости от ориентации пропеллера. Вибрации отсутствуют.

be quiet! Dark Wings DW1 120mm be quiet! Dark Wings DW1 120mm

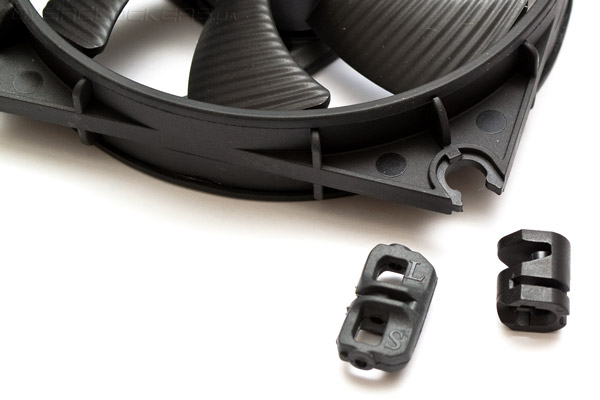

Крепления являются съемными и имеют два варианта. Первый — жесткий пластик, если требуется фиксация винтами. Второй вариант — гибкие резиновые вставки, имеющие две стороны. Первая «S» позволяет установить вентилятор заподлицо со стенкой корпуса. Вторая «L» отодвигает рамку на 1 мм от плоскости крепления. В качестве фиксаторов используются пластиковые шпильки. Круглая рамка вентилятора проложена мягкой резиной по контуру.

be quiet! Dark Wings DW1 120mm

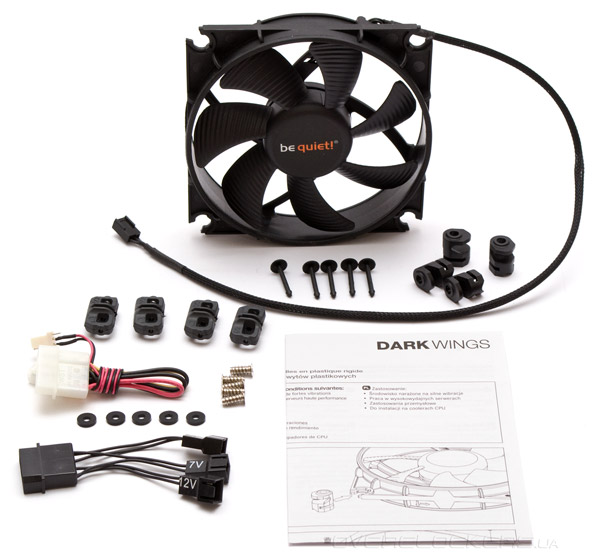

Среди аксессуаров есть переходник с трех контактов на «молекс», понижающий переходник с «молекса» на три контакта с вариантами подключений 5/7/12 В, пластиковые шпильки с резиновыми прокладками и пять обычных шурупов. И, конечно же, инструкция. Длина кабеля питания, заключенного в оплетку, — 450 мм. Подключение — трехконтактное.

be quiet! Dark Wings DW1 120mm

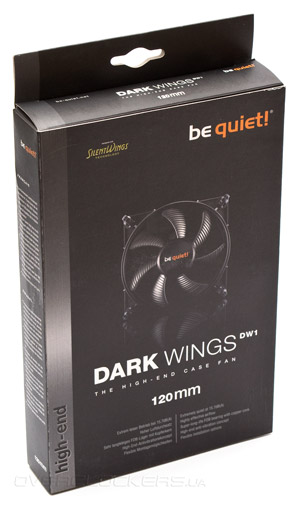

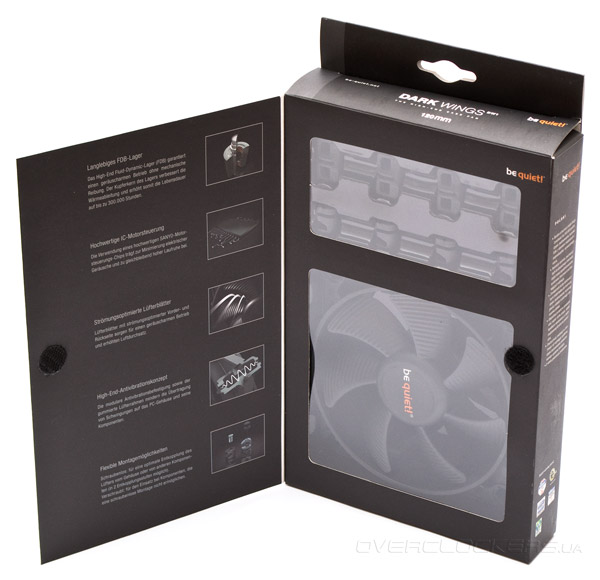

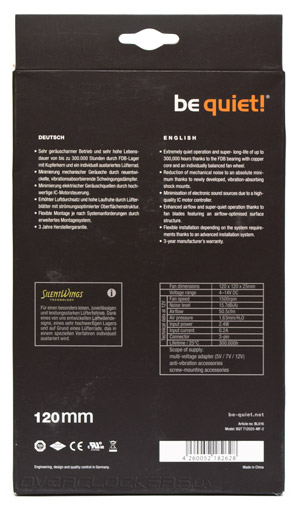

Dark Wings DW1 120mm считается высокоуровневой моделью среди вентиляторов be quiet!, поэтому комплект поставки соответствует позиционированию. Упаковка — красивая матово-черная, с дополнительным разворотом спереди и пластиковым лотком внутри.

be quiet! Dark Wings DW1 120mm be quiet! Dark Wings DW1 120mm

be quiet! Dark Wings DW1 120mm

be quiet! Shadow Wings SW1 120mm

Представитель упрощенной и удешевленной версии Silent Wings. Основное отличие — вместо гидродинамического подшипника используется стандартная втулка с нарезкой для равномерного распределения масла. Для обычного пользователя это означает чуть больший уровень шума и меньшее время наработки на отказ. Стартует с 3 В (600 об/мин), бесшумен до 5 В (1100 об/мин), назойливое жужжание проявляется начиная с 7 В и 1500 об/мин. Максимальная скорость — 2200 об/мин. Если прислушаться, заметен легких шорох подшипника во всем диапазоне.

be quiet! Shadow Wings SW1 120mm be quiet! Shadow Wings SW1 120mm

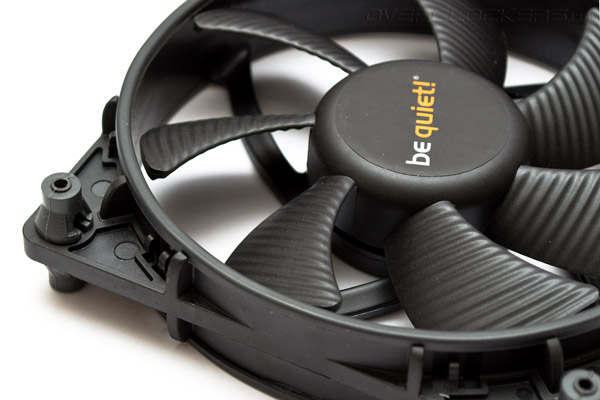

Резиновые изоляторы вибрации закреплены на рамке. Длина шнура питания — 450 мм, подключение трехконтактное.

Читать статью  Новинка недели – маска от LG

be quiet! Shadow Wings SW1 120mm

В комплект поставки входят пять крепежных шпилек с прокладками и понижающий адаптер-переходник «молекс» на 7 В (три контакта).

be quiet! Shadow Wings SW1 120mm

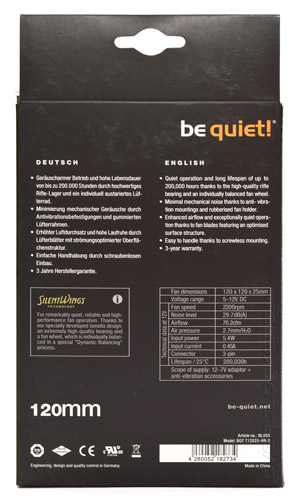

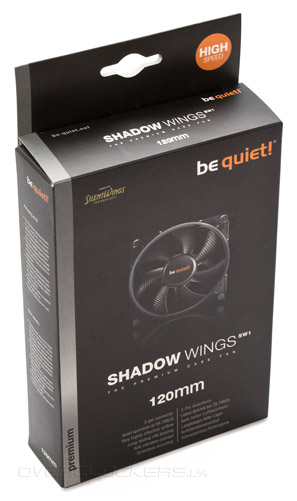

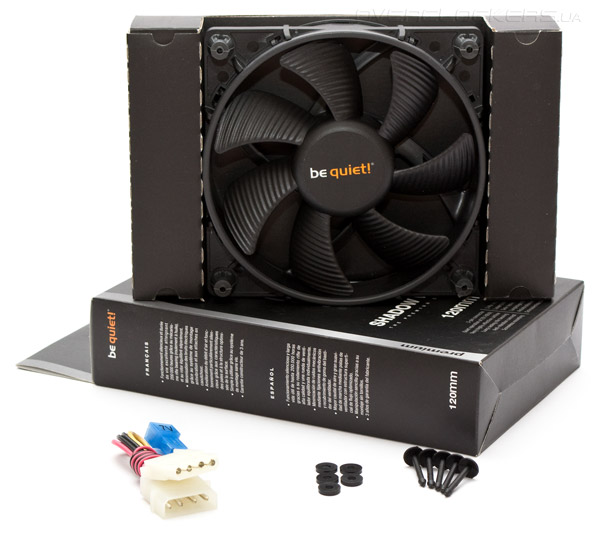

Упаковка матового черного цвета, с изображением продукта на фронтальной стороне и техническими характеристиками на обратной.

be quiet! Shadow Wings SW1 120mm be quiet! Shadow Wings SW1 120mm

Enermax UCTB12

Вентилятор, который можно разбирать на части. Максимальная скорость вращения 900 об/мин, стартует с 3 В и 300 об/мин, однако поток при этом практически не ощущается. Используемый подшипник называется Twister bearing — это втулка скольжения с магнитной стабилизацией. Работает бесшумно или очень тихо во всем диапазоне. Легкое цоканье электроники можно расслышать лишь при большом желании.

Enermax UCTB12 Enermax UCTB12

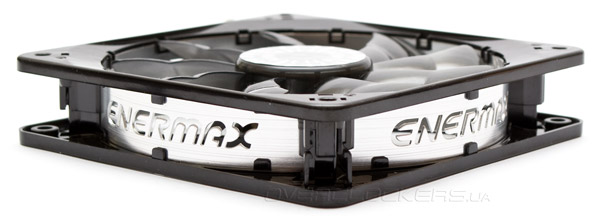

Пластиковая рамка состоит из двух частей, которые можно разъединить между собой. Кольцо рамки, с прорезями в форме логотипа фирмы — металлическое. Девятилопастная крыльчатка должна быть съемная (для облегчения чистки), правда, у нас отсоединить ее не получилось. Лопасти выполнены с закруглениями, как у крыльев летучей мыши — по заявлениям разработчиков это сильно снижает шум. Длина прозрачного трехконтактного кабеля питания — целых 500 мм.

Enermax UCTB12

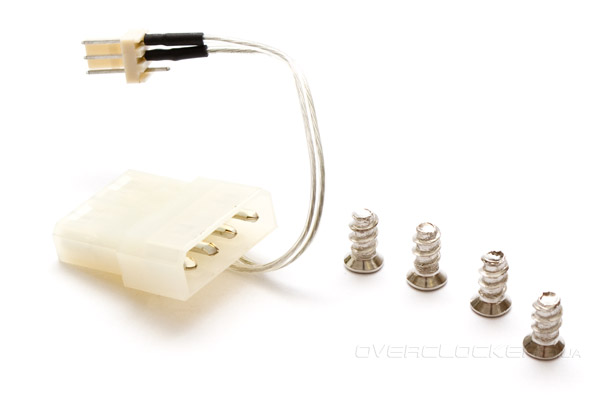

В комплекте поставляется переходник с трех контактов на «молекс» и четыре шурупа.

Enermax UCTB12

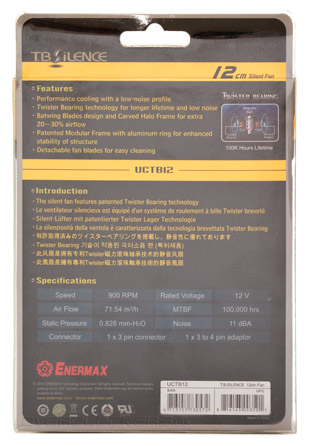

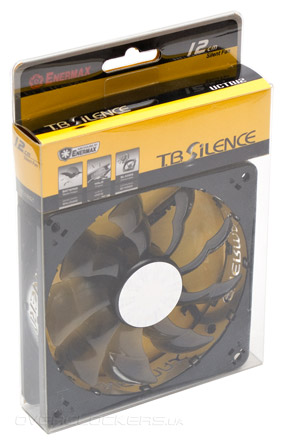

Прозрачная пластиковая коробка сделана таким образом, чтобы доставать или прятать вентилятор было максимально неудобно.

Enermax UCTB12 Enermax UCTB12

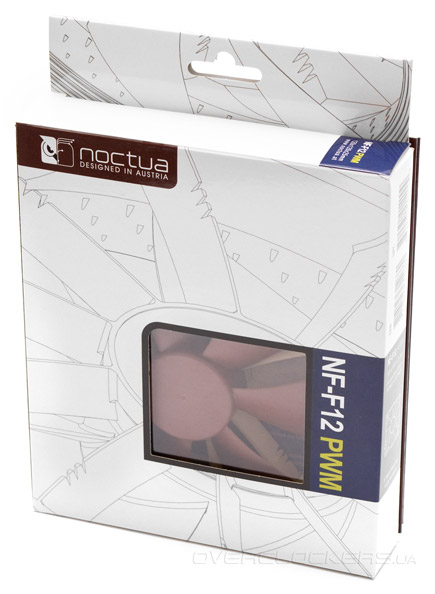

Noctua NF-F12 PWM

Единственный в нашем тесте вентилятор, специально предназначенный для обдува радиаторов. Семь длинных, пологих лопастей должны создавать хорошее статическое давление. Вместо привычных ножек, удерживающих статор, Noctua NF-F12 PWM снабжен одиннадцатью неподвижными лопастями, задачей которых является выпрямление и фокусировка воздушного потока. В качестве подшипника использована фирменная разработка Noctua — SSO2 (гидродинамический, с магнитной стабилизацией). Скорость вращения крыльчатки контролируется с помощью ШИМ-модуляции в диапазоне от 300 до 1500 об/мин. Разъем питания четырехконтактный. В случае использования трехконтактного, стартовое напряжение составит 5,5 В, а скорость вращения — 700 об/мин. Вентилятор производит назойливое, хорошо различимое жужжание, начиная с 750 об/мин. Возможно, виновата необычная конструкция рамки.

Noctua NF-F12 PWM Noctua NF-F12 PWM

Длина родного кабеля — 200 мм. При установке на радиатор больше и не требуется. Все провода заключены в мягкую прорезиненную оплетку. С обеих сторон по углам вентилятор оборудован резиновыми прокладками для виброизоляции. Комплект традиционно богатый.

Noctua NF-F12 PWM

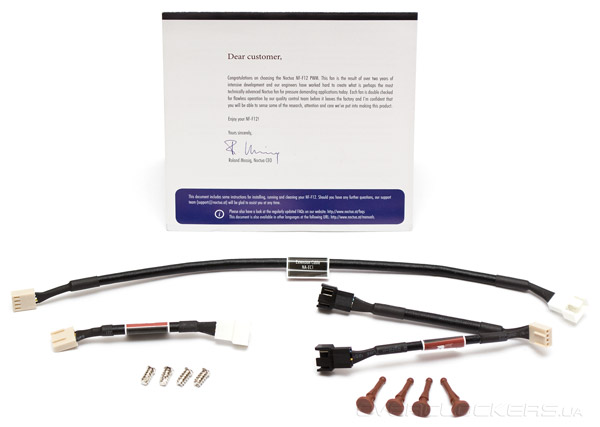

Кроме инструкции, здесь есть резиновые шпильки и обычные саморезы. Присутствует четырехконтакный 300-мм удлинитель кабеля питания, ШИМ-разветвитель для подключения второго вентилятора и понижающий переходник. В случае использования этого резистора максимальная скорость вращения ограничивается 1200 об/мин.

Noctua NF-F12 PWM

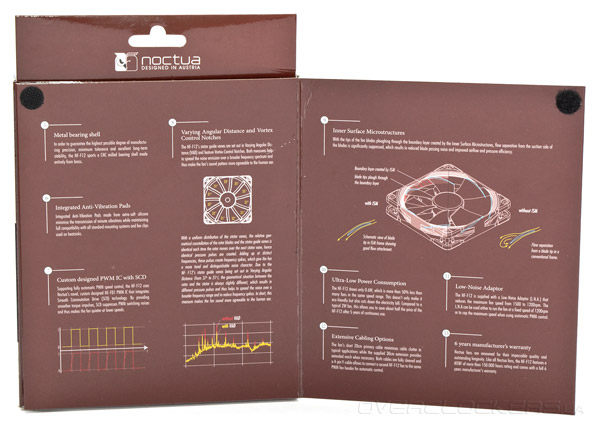

Мы не будем подробно описывать использованные технологии, поскольку о них детально рассказано на двух разворотах упаковки и официальном сайте.

Noctua NF-F12 PWM

Noctua NF-F12 PWM

Thermalright TR-FDB-12-800

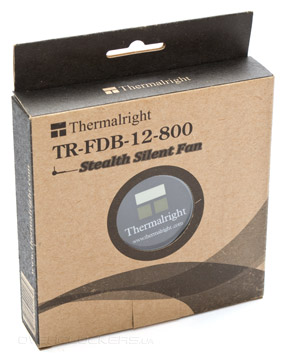

Не зря надпись на спартанского вида упаковке гласит что это «скрытный и бесшумный вентилятор».

Thermalright TR-FDB-12-800 Thermalright TR-FDB-12-800

В комплекте нет ровным счетом ничего. Массивная черная рамка, семилопастная крыльчатка, крупный отлично отбалансированный гидродинамический подшипник. Максимальные обороты очень скромные — всего 800 в минуту. Стартует он не менее чем с 8,5 В и 600 об/мин, поэтому не рекомендуем сильно занижать ему напряжение, да это и не нужно. Если устроить хорошую виброразвязку от корпуса, его просто не будет слышно. Трехконтактный шнур питания длиной 250 мм наводит на мысль, что эта модель предназначена в качестве вытяжной на заднюю стенку системного блока.

Thermalright TR-FDB-12-800 Thermalright TR-FDB-12-800

Xigmatek XAF-F1254

Вполне обычная 120-мм модель с девятью необычно изогнутыми лопастями волнистой формы. Изготовлен из дымчатого пластика, режущий край крыльчатки стильно выкрашен под металл. Бесшумен до 5 В и 900 об/мин. До 7 В и 1100 об/мин работает субъективно тихо. Потом возникает аэродинамический шум. Максимальная скорость — 1500 об/мин.

Xigmatek XAF-F1254 Xigmatek XAF-F1254

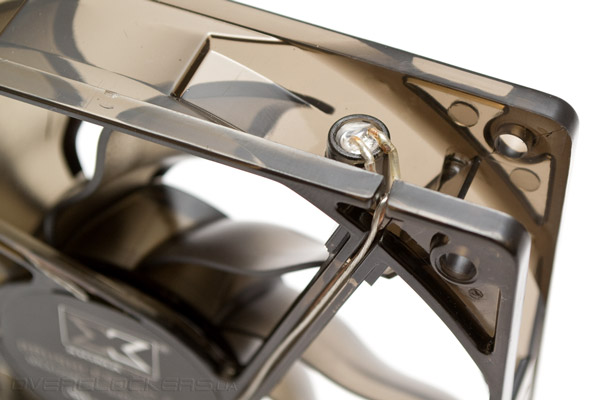

Подшипник — улучшенная втулка с медной осью. Сбалансирован он вполне прилично, и работает хорошо во всех положениях, кроме как крыльчаткой вниз. В таком варианте возникает вибрация. Особых претензий к общей акустике нет. Рамка оснащена четырьмя белыми светодиодами. Xigmatek XAF-F1254 обладает удивительно низким стартовым напряжением. Вопреки техническим характеристикам, уже при 2,5 В (500 об/мин) начинает вращаться пропеллер и загорается подсветка.

Xigmatek XAF-F1254

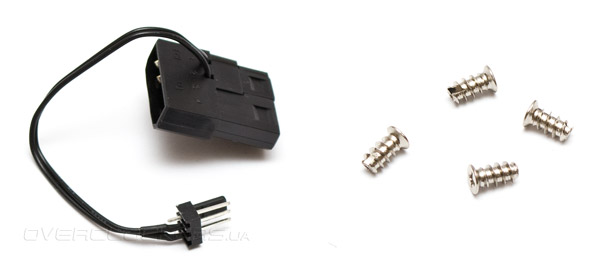

В комплекте находится переходник с трех контактов на «молекс» и четыре самореза. Длина шнура питания, заключенного в приятную черную оплетку, — 300 мм. Коннектор трехконтактный.

Xigmatek XAF-F1254

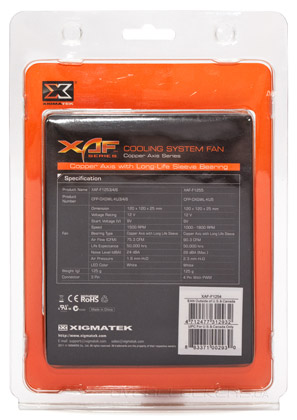

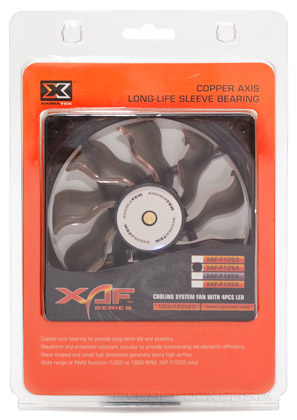

Прозрачный упаковочный блистер многоразовый. Причем, если судить по надписям и спецификациям, в нем может содержаться четыре варианта вентиляторов. Поэтому, при покупке обращайте внимание на маркировку.

Xigmatek XAF-F1254 Xigmatek XAF-F1254

Zalman ZM-F3

Классический и хорошо знакомый энтузиастам по сочетанию цены и производительности вентилятор. Выполнен в черном цвете, не считая наклеек на статоре и роторе. В качестве подшипника используется усиленная втулка скольжения. Способен стартовать с 4,5 В (800 об/мин). Вибрирует довольно сильно, что говорит о плохой балансировке. Двигатель жужжит, хотя с дистанции 150 мм этого уже неслышно. До 6 В и 1100 об/мин работает относительно тихо. Начиная с 8 В (1400 об/мин) легко определяется на слух, а с 9 В до 12 В (1500–1800 об/мин) ощутимо шумит двигателем и крыльчаткой.

Zalman ZM-F3 Zalman ZM-F3

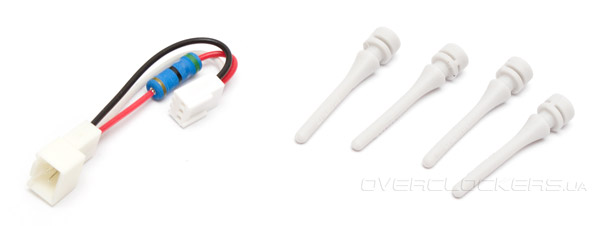

В комплекте поставляется понижающий резистор и четыре силиконовых «гвоздя» для монтажа на корпус. Резистор сбрасывает скорость до 1200 об/мин, но при этом ощутимо греется со временем (до 58–62 градусов Цельсия). Вентилятор с установленным резистором не стартует, пока не подается полных 12 В. Этот момент стоит учесть. Длина шнура питания 400 мм, а подключение — трехконтактное.

Zalman ZM-F3

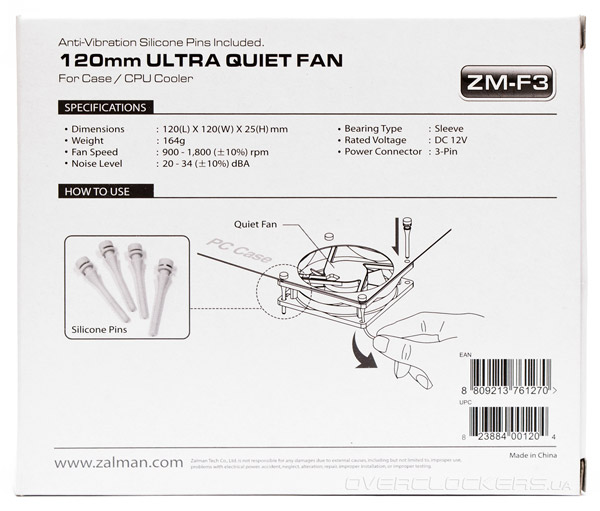

Простая картонная упаковка одновременно служит инструкцией по установке и содержит основные технические характеристики.

Zalman ZM-F3

Zalman ZM-F3 FDB

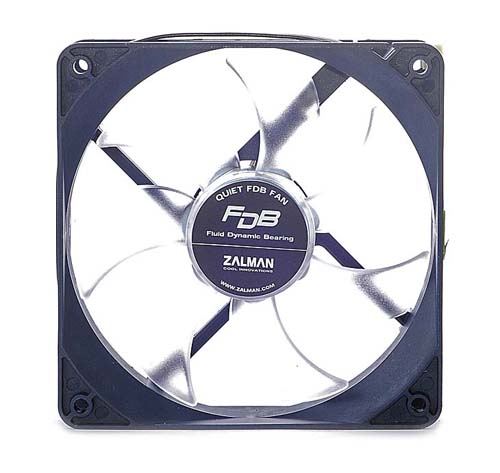

Прямой наследник популярного в народе Zalman ZM-F3 получил ряд усовершенствований. Самое главное из них — новый гидродинамический подшипник. Рамка приобрела красивый серый оттенок, а классическая семилопастная крыльчатка сделана прозрачной. Стартует вентилятор с 4 В (500 об/мин), до 7 В (900 об/мин) бесшумен. В остальном диапазоне (9–12 В при 1100–1500 об/мин) слышен аэродинамический шум, который особо не раздражает. Не имеет никаких призвуков в любой ориентации. Вибрации есть, но незначительные.

Zalman ZM-F3 FDB Zalman ZM-F3 FDB

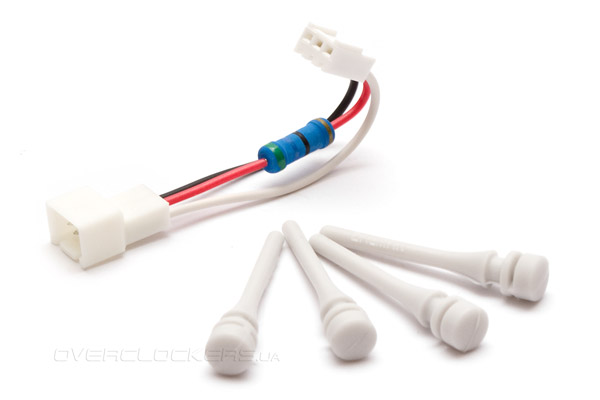

Комплект аналогичен предшественнику: четыре резиновые шпильки и резистор. С резистором старт происходит при 7,5 В (650 об/мин), максимальная же скорость падает до 1000 об/мин. Нужно сказать, что диапазон понижения выбран очень удачно. Подключение к питанию — трехконтактное, длина шнура — 400 мм.

Zalman ZM-F3 FDB

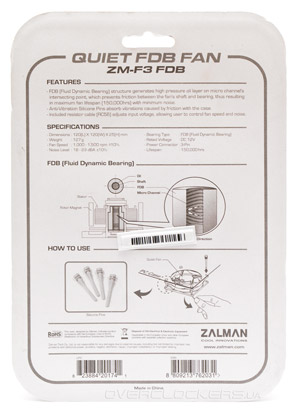

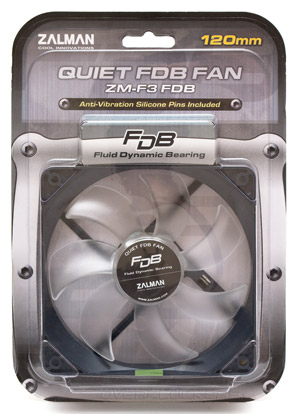

Продукт упакован в одноразовый блистер. Тактико-технические данные и инструкция напечатаны с обратной стороны.

Zalman ZM-F3 FDB Zalman ZM-F3 FDB

Zalman ZM-SF3

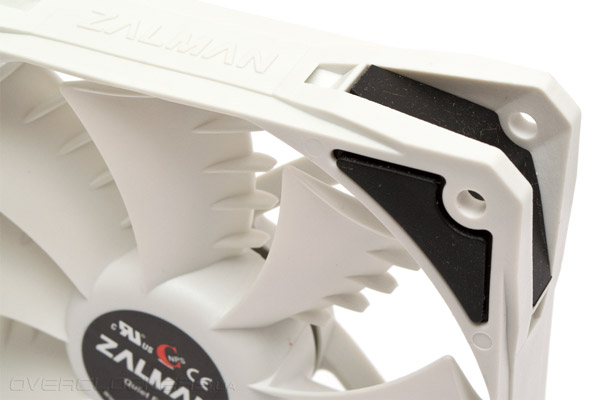

Вентилятор, призванный производить впечатление одним своим видом. Полностью в белом цвете, с черными прорезиненными вставками по углам. Крыльчатка — девятилопастная, с «акульими плавниками» на законцовках. Вращение начинается с 3 В (500 об/мин). Относительную тишину сохраняет до 5 В и 850 об/мин. Однако уже с 6 В (950 об/мин), шум заметен и только нарастает до 12 В (1500 об/мин).

Zalman ZM-SF3 Zalman ZM-SF3

Что в нем огорчает, так это втулочный подшипник с магнитным центрированием, обозначенный Zalman как ELQ (Everlasting Quiet) — «Вечная тишина». В силу таинственных причин смазка в нем или застаивается, или стекает в одном направлении и при старте ему требуется время чтобы «прочихаться», прошуршать и только потом работать более-менее тихо. При этом специфический треск присутствует во всем диапазоне оборотов.

Zalman ZM-SF3

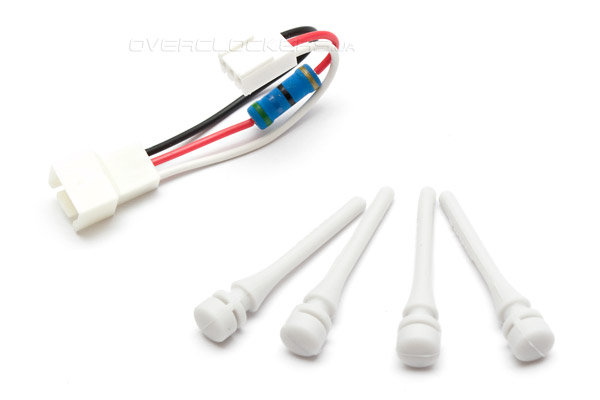

Длина шнура питания — 400 мм, подключение — трехконтактное. На проводе есть черная оплетка. В комплект входят четыре силиконовые шпильки для крепления и понижающий резистор. С использованием резистора крыльчатка стартует на 6,5 В (600 об/мин), а максимальная скорость составляет 950 об/мин.

Zalman ZM-SF3

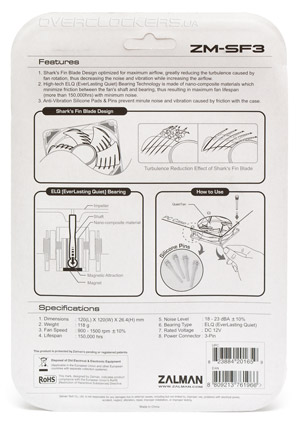

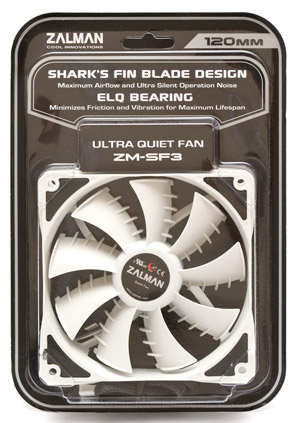

Упакован в аналогичный с Zalman ZM-F3 FDB прозрачный одноразовый блистер, содержащий основную информацию с обратной стороны.

Zalman ZM-SF3 Zalman ZM-SF3

Тестовый стенд

Очевидно, что основным параметром, характеризующими эффективность любого вентилятора является соотношения уровня шума к создаваемому воздушному потоку. Поэтому, двумя главными приборами для нас стали шумомер и анемометр. Кроме этого, фиксировались такие параметры как напряжение, сила тока и скорость вращения крыльчатки для каждого конкретного вентилятора. Статическое давление не измерялось, в связи с отсутствием необходимого оборудования. Заранее отметим, что полученные результаты не претендуют на абсолютную точность, однако их можно считать аккуратными друг относительно друга и демонстративными в плане сопоставления вентиляторов между собой.

  • спецприбора в составе вольтметра/амперметра/реобаса (диапазон подаваемого напряжения 1,5–12 В, диапазон измерения силы тока 0,001–0,999 А);
  • контроллера вентиляторов: Scythe Kaze Master Pro KM03-BK;
  • анемометра UNI-T UT362;
  • шумомера UNI-T UT352;
  • 600-мм трубы, диаметром 115 мм;
  • блока питания модели SPP34-12.0/5.0-2000 (12/5 В, 10–24 Вт).

Шум измерялся с дистанции 10 мм спереди от подшипника вентилятора, находящегося в вертикальном положении и подвешенном на виброразвязке. Уровень фонового шума в тихом помещении без посторонних источников звука составил 34 дБ (А). Минимальная чувствительность шумомера — 30дБ (А). Комфортным уровнем звукового давления можно считать 40 дБ (А), относительно того, как оно ощущается с дистанции 150 мм. Субъективно близким к бесшумному, является порог 37дБ (А) на той же дистанции.

Поскольку мы изучаем вентиляторы с точки зрения их использования в качестве корпусных, для замеров объема воздушного потока была использована труба с двумя отверстиями, имитирующая «идеальный корпус» — без плоскостей, создающих препятствия для движения воздуха. Входное отверстие соответствовало диаметру тестируемого вентилятора, а выходное — диаметру крыльчатки анемометра. Стендовый анемометр неспособен зафиксировать поток воздуха менее 30 м³/ч, поэтому приведены результаты, превышающие данный порог.

Скорость вращения и сила тока отмечались в зависимости от подаваемого напряжения, с шагом в 1 В, начиная со старта для каждого конкретного вентилятора. Поскольку обороты вентилятора и его потребление меняется из-за препятствий перед крыльчаткой или после нее, мы проводили замеры на свободно висящем, изолированном от вибраций вентиляторе и лишь потом измеряли анемометром расход воздуха в нашем импровизированном корпусе.

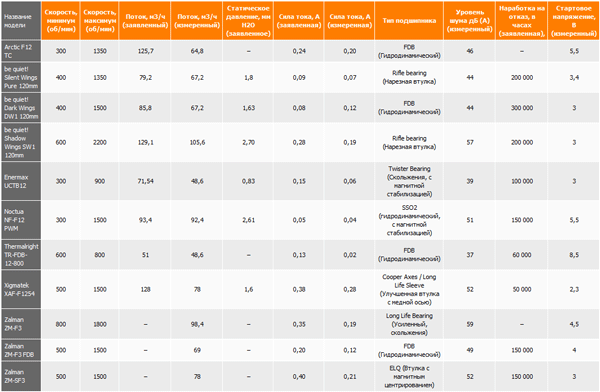

Технические характеристики вентиляторов

Вентиляторы 120 мм

Результаты

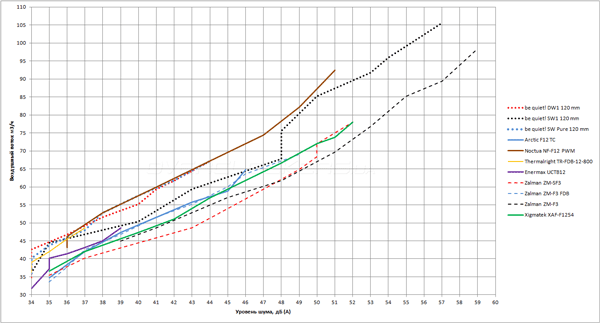

Полученные результаты замеров представлены в виде сводного графика, где по вертикали отмечен объем воздушного потока, а по горизонтали — уровень шума, создаваемые вентиляторами. Интерпретировать результаты довольно просто. Чем больше кривая отклоняется вверх и влево — тем вентилятор лучше по сочетанию шума/производительности. Чем ближе к правому краю и ниже проходит линия, тем меньше воздуха способен прокачать пропеллер при высоком уровне шума.

Читать статью  Самые лучшие увлажнители воздуха 2022 года

Тестирование вентиляторов 120 мм

Приступим к толкованию полученных результатов. Лучшими по сочетанию шума/производительности оказались вентиляторы Noctua NF-F12 PWM, be quiet! Silent Wings Pure 120mm и be quiet! Dark Wings DW1 120mm.

На низких оборотах в категорию лучших попал и Thermalright TR-FDB-12-800, который обладает одинаковой производительностью с Enermax UCTB12, но при этом работает на 2 дБ (А) тише.

В отряде наиболее производительных моделей оказались be quiet! Shadow Wings SW1 120mm, Noctua NF-F12 PWM и Zalman ZM-F3. Последний попал и в число наиболее громких моделей в пересчете на производительность, что, впрочем, простительно учитывая его розничную цену.

Аутсайдером по эффективности стал Zalman ZM-SF3. Он был громче всех, и слегка превзойти по эффективности старичка Zalman ZM-F3 ему удалось лишь на оборотах, близких к максимальным. Что касается Zalman ZM-F3 FDB, то новая модель получилась определенно лучше своих предшественников, опередив их в пределах доступного диапазона оборотов.

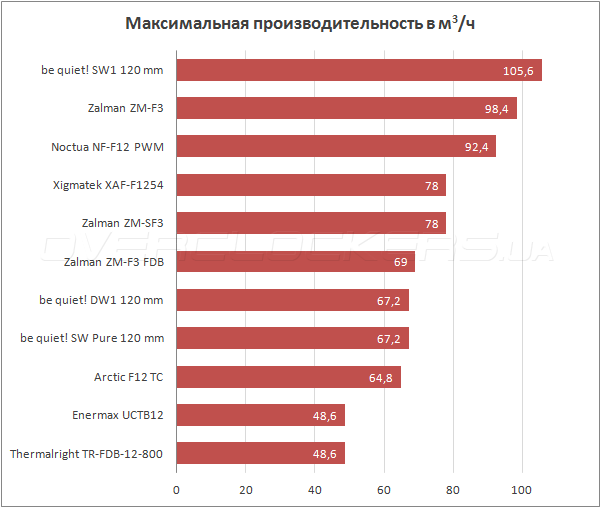

Посмотрим же на максимальную производительность, без учета уровня шума. Здесь нет ничего неожиданного, вентиляторы распределились прямо пропорционально своим предельным оборотам. Чем выше скорость крыльчатки, тем больше воздуха она способна прогнать, какую бы форму лопастей не придумывали инженеры.

Тестирование вентиляторов 120 мм

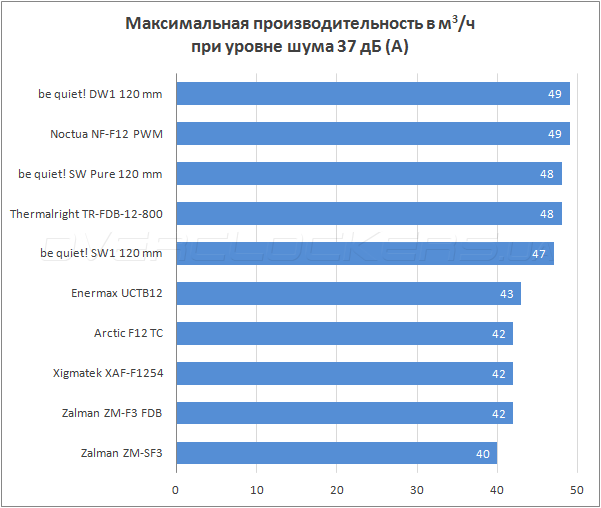

Но стоит взглянуть на производительность при условно-бесшумных оборотах. Здесь становится очевидной разница между отличными и средними подшипниками и двигателями, между аэродинамической оптимизацией лопастей и ее отсутствием.

Тестирование вентиляторов 120 мм

Если выразить различие в процентном отношении, оно составит всего от 12% до 18%. Однако в субъективном восприятии это будет дистанция между «тихо» и «бесшумно». Как видим, в когорту лучших тихих вентиляторов попали продукты Noctua, be quiet! и Thermalright. Вентилятор Zalman ZM-F3 не смог поучаствовать в данном рейтинге, поскольку его стартовый уровень шума составляет 39 дБ (А).

Перефразируем классика — все вентиляторы нужны, все вентиляторы важны. Мы не станем делать выводы, ограничиваясь навешиванием ярлыков лучших или худших, победителей и проигравших. Более уместны здесь короткие заключения по каждой модели в отдельности, с описанием преимуществ, недостатков и возможной сферы применения. Итак, рассмотрим пропеллеры по порядку:

Arctic F12 TC. Очень специфическая и нишевая модель. Может подойти тем, кто не желает покупать котроллер вентиляторов, или тем, чья плата не умеет управлять их скоростью. Не отличается особой тишиной или производительностью, демонстрируя средние результаты. Цена изделия вполне демократичная, что может перекрыть недостатки.

be quiet! Dark Wings DW1 120mm. Его, без преувеличения, можно назвать одним из лучших вентиляторов в мире по шумовым характеристикам и качеству изготовления. Демонстрирует хорошую производительность при относительно невысоком уровне шума. Имеет замечательный комплект поставки. Целиком оправдывает свою высокую стоимость.

be quiet! Silent Wings Pure 120mm. Вполне обычный, качественно сделанный вентилятор с хорошим соотношением воздушного потока к шуму. Рыночная стоимость гораздо ниже за счет отсутствия комплекта поставки. Может быть рекомендован к покупке.

be quiet! Shadow Wings SW1 120mm. Качественный вентилятор с высокой скоростью вращения и соответствующим воздушным потоком. Уступает в плане шума моделям с гидродинамическим подшипником, особенно на пониженных оборотах. Можно рекомендовать в случае, если требуется именно пиковая производительность на максимальных оборотах.

Enermax UCTB12. Тихий вентилятор с красивым внешним видом и слегка завышенной ценой. Практически не шумит, создает средний по мощности воздушный поток. Можно применять в системных блоках, ориентированных на тишину, без контроллера вентиляторов.

Noctua NF-F12 PWM. Продукт премиум-класса. Инженеры Noctua не зря едят свой хлеб. Идея фокусировки воздушного потока в сочетании с высоким статическим давлением приносит свои плоды — вентилятор способен доставить порцию свежего воздуха без потерь в самый дальний уголок корпуса. Однако модель выполнена с уклоном в производительность, вопреки общей концепции фирмы. Несмотря на низкий уровень звукового давления, акустический диапазон Noctua NF-F12 PWM мало комфортен для человеческого восприятия. Особенно на скорости выше средней. Можно рекомендовать для применения на радиаторах СВО, или в качестве нагнетающего вентилятора в корпусе.

Thermalright TR-FDB-12-800. Вентилятор из разряда «поставил и забыл». По сочетанию шум/производительность/цена, данная модель является лучшей в классе тихоходных моделей. Подшипник не имеет посторонних шумов, понижение скорости вращения не требуется. Можно использовать в качестве корпусного вентилятора в любой ориентации, однако требуется виброизоляция.

Xigmatek XAF-F1254. Вентилятор имеет приятную акустику и очень низкое стартовое напряжение. В целом, весьма приличная модель по производительности, шуму и внешнему виду. Учитывая, что выбор хороших вентиляторов с белой подсветкой не так уже и широк, можно рекомендовать к использованию на процессорных радиаторах, корпусах и в блоках питания.

Zalman ZM-F3. Обладает хорошей производительностью на высоких оборотах, за которую приходится расплачиваться не менее высоким уровнем шума. Подойдет для использования в любых узлах системного блока, если соотношение производительности к шуму некритично. Однако, главный козырь этого вентилятора — сочетание низкой стоимости с высокой мощностью. Хороший выбор для ПК офисного или производственного назначения.

Zalman ZM-F3 FDB. Вентилятор идеален для использования в качестве корпусного. Среди прочих моделей Zalman, демонстрирует лучший воздушный поток при более низком уровне шума. По сочетанию цены/тишины/мощности/доступности, именно этот пропеллер вполне способен доминировать в среднем ценовом сегменте. Если требуется укомплектовать системный блок 5–8 тихими вертушками за минимальные деньги — это кандидат №1.

Zalman ZM-SF3. Последний и, к сожалению, далеко не лучший вентилятор. Единственное его преимущество — агрессивный и необычный внешний вид. С точки зрения акустического комфорта модель крайне неудачная. На стандартный уровень производительности она способна выйти только на оборотах, близких к максимальным.

Обобщим полученные результаты тестирования. С уверенностью можно констатировать, что гидродинамические подшипники — это будущее вентиляторной индустрии. Они обладают лучшим соотношением производительности, шумности и долговечности. Аэродинамическая оптимизация крыльчатки играет второстепенную роль в производительности, но важна для достижения хороших акустических показателей, равно как и виброизоляция рамки. Главными факторами, влияющим на мощность вентилятора, являются скорость вращения, размер и угол атаки его лопастей.

Компьютерный ресурс У SM

Сводное тестирование 15 вентиляторов типоразмера 120 мм

С правильной установкой вентиляторов, а также полезностью шрудов и бутербродов мы разобрались. Но какие именно ставить вентиляторы? Влияет ли количество лопастей и их форма на конечный результат? Обязательно ли покупать дорогие вентиляторы или зачастую достаточно и проверенных временем Zalman F3? Обо всем по порядку.

Тестирование 15 120мм вентиляторов

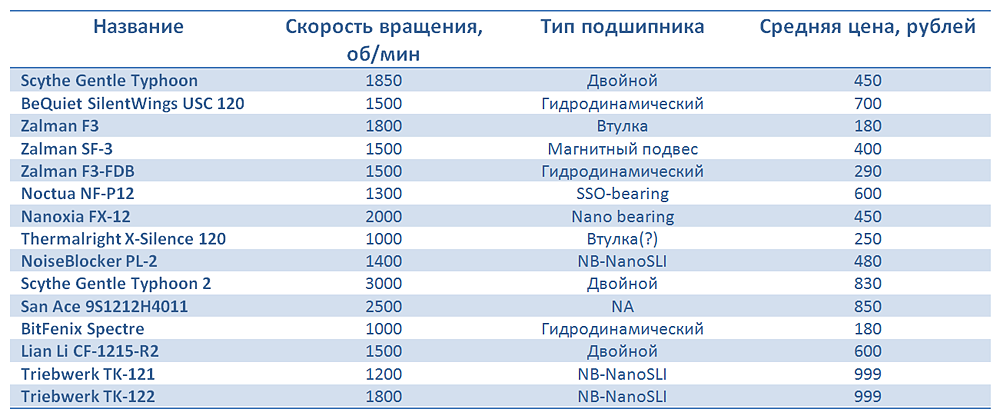

Для начала будет полезно свести всех участников тестирования в итоговую таблицу. В первую очередь нас интересует скорость вращения и цена, а кукурузные децибелы и CFM оставим маркетологам. Неплохо бы указать и тип подшипника, т.к. это напрямую влияет на долговечность вентилятора.

Тестирование 15 120мм вентиляторов

Следует дать небольшие пояснения по поводу того, как формировалась средняя цена: либо бралось среднее значение согласно ЯндексМаркету, либо, если вентилятора на ЯМ нет/нет цен на него, цены искались в поисковике, после чего усреднялись. В вентиляторе X-Silence 120, как я уже писал в подробном обзоре, стоит нечто под названием «Liquid state bearing», никакой другой информации не предоставлено, что вкупе с небольшим сроком службы наводит на мысли о том, что это простая втулка. Для вентиляторов San Ace производитель вообще не указывает каких-либо данных о типе подшипника, а нацеленность на серверный сегмент, предполагающий более суровые требования к количеству часов наработки на отказ, не позволяет сделать какие-либо предположения относительно других вентиляторов. Впрочем, никаких нареканий на подшипник данного вентилятора у меня в ходе многочисленных тестов не возникло.

Теперь немного поговорим о методике тестирования. Т.к. попросту невозможно протестировать 15 вентиляторов на двух разных радиаторах с шагом скорости вращения 100 об/мин. Нет, такое возможно, конечно, но на это уйдут сотни часов. Было решено выбрать 3 основные скорости вращения – 700 об/мин, 1000 об/мин и 1300 об/мин. Первое число выбрано исходя из разумной минимальной скорости, т.к. многие вентиляторы при 700 об/мин можно назвать практически бесшумными. На 1000 об/мин они особо не будут выделяться днем среди фонового шума, а при 1300 об/мин не будут сильно досаждать своим присутствием. Следующий шаг – это максимальная скорость, но для некоторых скоростных вентиляторов (Scythe GT 3000 об/мин и San Ace) дополнительно было введено еще одно промежуточное значение скорости вращения – 2000 об/мин и 1800 об/мин соответственно.

Замер воздушного потока происходил на соответствующей установке, а охлаждающей способности – на стенде для тестирования радиаторов. Мощность нагрева при этом была постоянно и составляла 150 Вт.

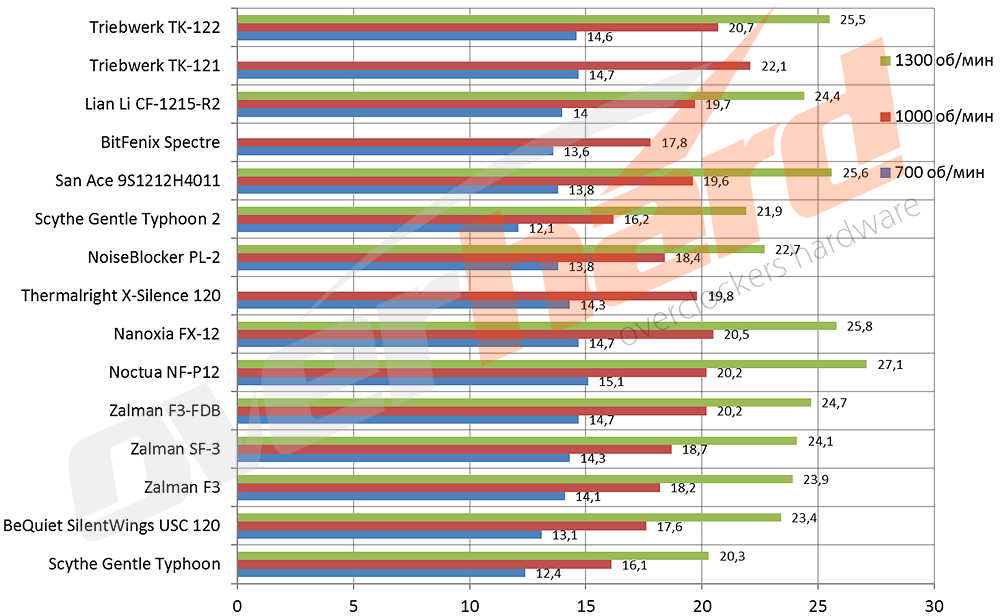

Для начала предлагаю сравнить реальный воздушный поток в зависимости от скорости вращения вентиляторов:

Тестирование 15 120мм вентиляторов

Диаграмма получается не очень наглядная, но если разнести ее на 3 раздельных для каждой скорости вращения, лучше не станет. Для начала стоит отметить, что максимальная разница между вентиляторами достигает 20-25% в зависимости от скорости вращения. Среди лидеров можно отметить Noctua NF-P12, Nanoxia FX-12 и Triebwerk’и. Но все это – относительно скорости вращения, а уровень шума то будет разным.

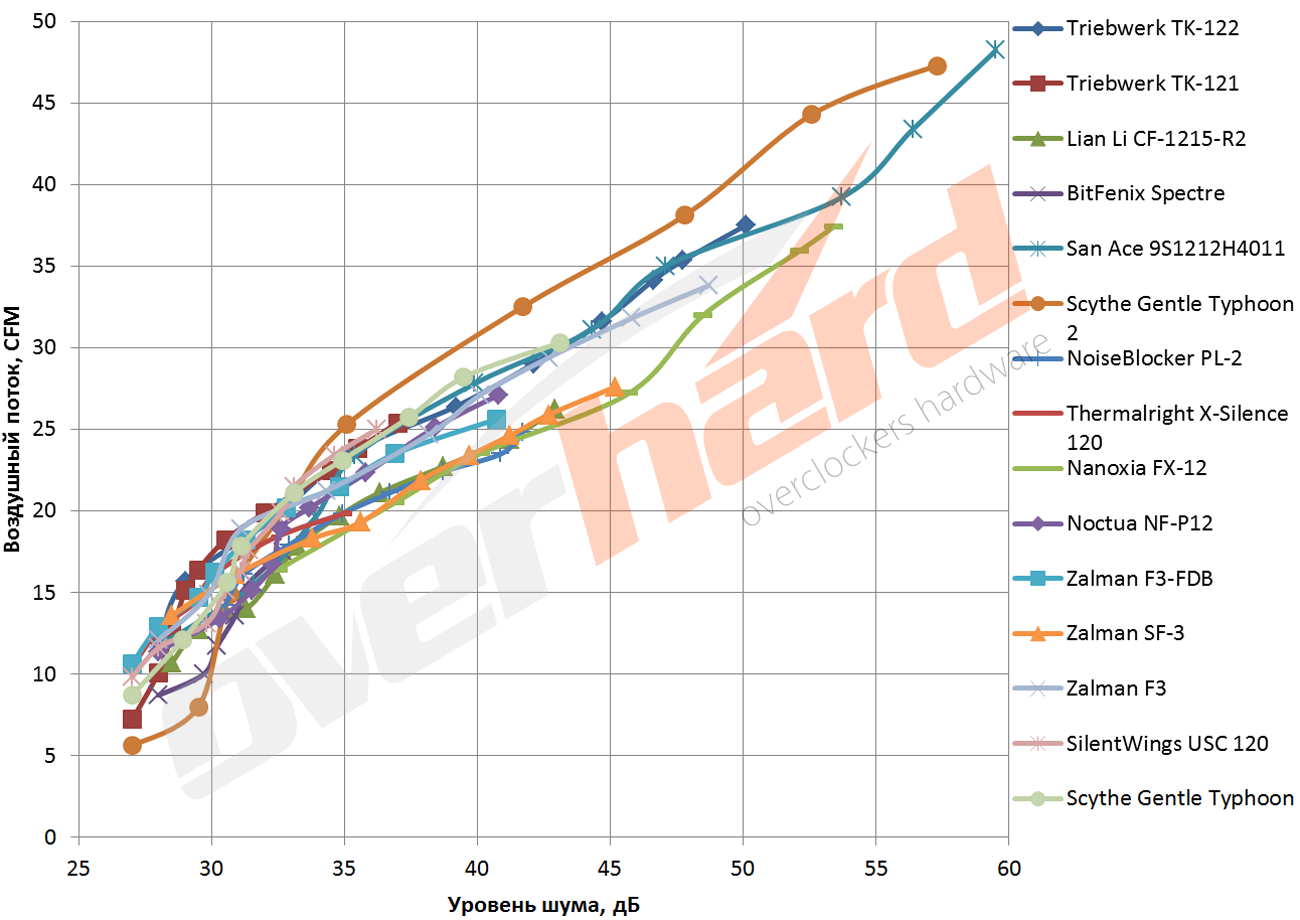

Теперь сравним относительно уровня шума. Цифры на графике отсутствуют ввиду того, что иначе получится нечитабельная каша.

Тестирование 15 120мм вентиляторов

Для начала – общая картина. В абсолютном зачете в лидерах скоростная версия Scythe GT, не сильно отстает и GT 1850 об/мин, далее Zalman F3, Treibwerk TK-122, San Ace.

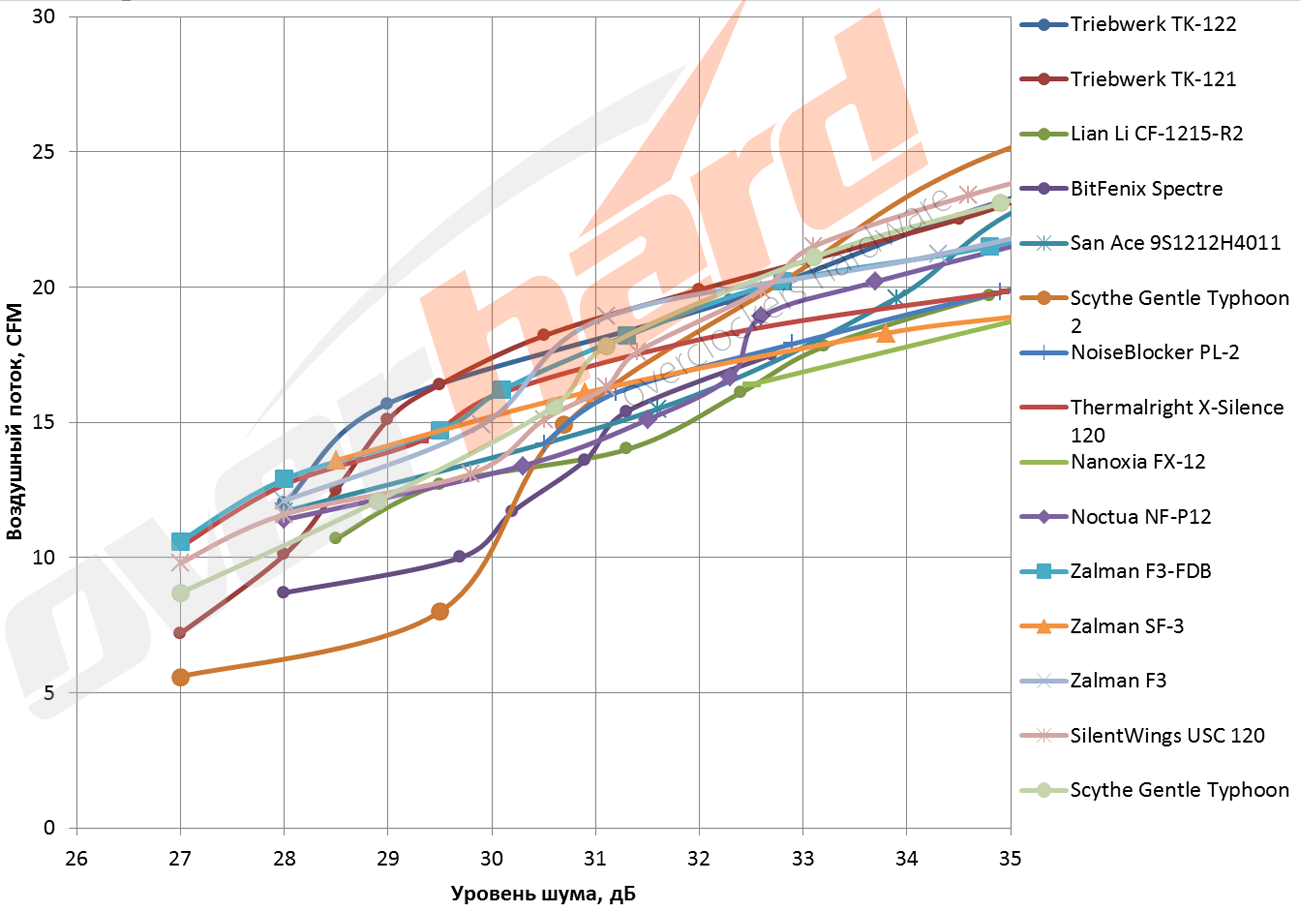

Теперь же посмотрим наиболее интересный диапазон – уровень шума до 35 дБ:

Тестирование 15 120мм вентиляторов

Если судить в целом, то в лидерах Zalman F3, F3-FDB. Triebwerk’ов подкачал довольно большой уровень шума при низкой скорости вращения, зато в тихом режиме – после 28,5 дБ – они отыгрываются. Впрочем, 28,5 дБ можно назвать даже бесшумным режимом, т.к. с одного метра вентиляторы днем услышать практически нереально. Очень неплох в бесшумном режиме и Thermalright X-Silence 120, показавший до 30 дБ один из лучших результатов, сравнимый с оным у F3-FDB. Отдельно хочется отметить BeQuiet SilentWings USC 120 – хотя ему и не удалось стать лидером, он удивляет своей крайне тихой работой вплоть до 1100-1200 об/мин. Так что при выборе корпусного вентилятора стоит обратить внимание и на него.

Читать статью  Centek CT-5012 вентилятор

Но выбор вентилятора для корпуса и для установки на радиатор – вещи совершенно разные, т.к. в последнем случае решающую роль играет не только производительность вентилятора в CFM или иных единицах, но и непосредственно сам поток воздуха. Размер мертвой зоны в центре, количество лопастей, форма лопастей, угол атаки и многое другое. Для примера в SolidWorks я сделал модель вентилятора, напоминающего своей крыльчаткой San Ace. Там же была сделана и модель радиатора, которая характеристиками повторяет EK CoolStream RAD-XT – полезная толщина 34 мм, плотность 12 FPI. Для наглядности вентилятор и радиатор соединены через шруд толщиной 35 мм:

Тестирование 15 120мм вентиляторов

Тестирование 15 120мм вентиляторов

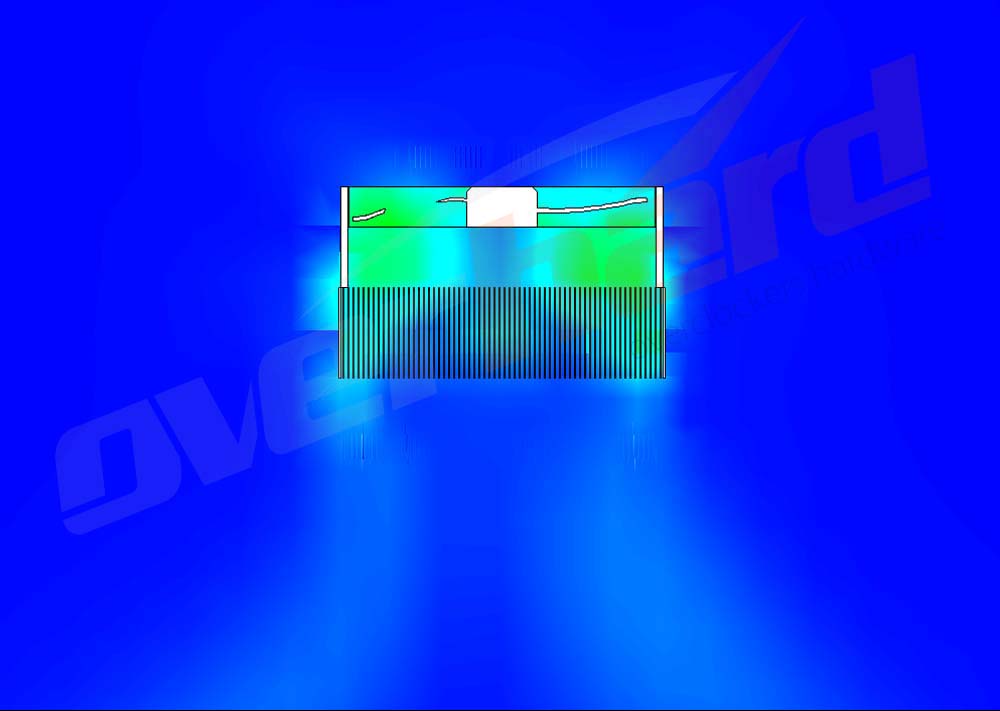

Цветные области выше – это скорость воздушного потока. Красный цвет – максимальная скорость, синий – воздух не движется. На изображении же, помимо синего, преобладает зеленый и голубой. Нетрудно догадаться, что воздушный поток проходит через радиатор с достаточной скоростью только по краям, а уже на небольшом удалении от них скорость воздуха на выходе из радиатора минимальна. В центре же можно наблюдать мертвую зону значительных размеров.

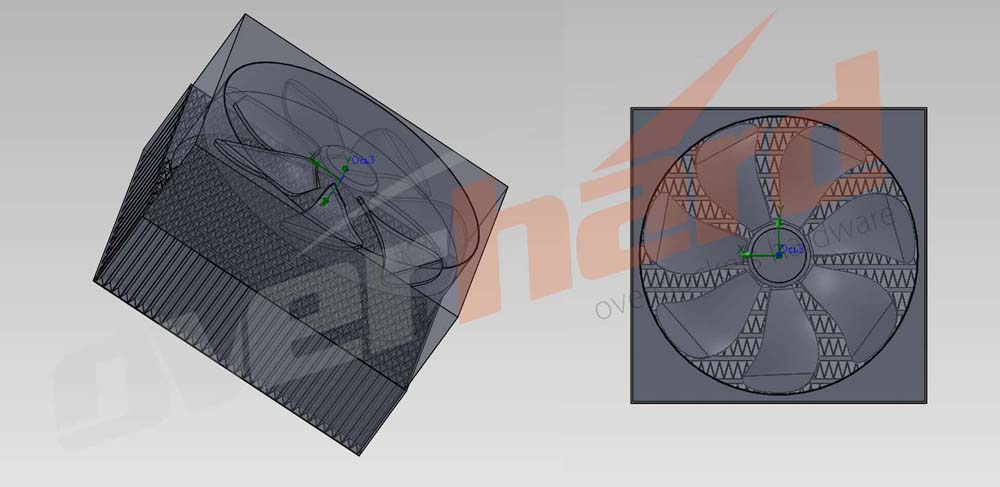

А теперь давайте подумаем, для этого возьмем два вентилятора с одинаковой производительностью – 20 CFM, например. Но вот только в первом случае мертвая зона будет 75%, а во втором – 50 %. Совершенно грубо предположим, что в мертвой зоне скорость потока на 70-80% ниже, чем по краям. Тогда в первом случае через мертвую зону будет проходить около 20% воздуха, а во втором – около 13%. В пересчете на CFM это будет 4 CFM и 2,5 CFM. И вот тут начинается самое интересное: в первом случае через 25% площади радиатора проходит 16 CFM, а во втором случае через 50% площади проходит 17,5 CFM. Путем нехитрых подсчетом мы выясняем, что скорость потока по краям в первом случае выше на 83%. Понятное дело, что в данном случае цифры взять несколько с потолка, но идея понятна.

Если мы хоть немного уменьшим мертвую зону, то увеличим зону охлаждения радиатора, но при этом и уменьшим скорость воздушного потока по краям, тем самым снизив уровень шума. Снизили уровень шума – можно увеличить скорость вращения вентилятора, тем самым улучшив охлаждение радиатора. Теперь то понятно почему даже незначительное уменьшение мертвой зоны так благотворно влияет на эффективность вентилятора? Но вот можно ли уменьшить мертвую зону за счет уменьшения размера ротора? Ведь у Scythe Gentle Typhoon ротор отнюдь не маленький, но по эффективности они одни из лучших.

Но зачем гадать, если можно проверить? Радиатор – EK RAD-XT, мощность нагрева – 150 Вт. Напомню, что в данном случае указывается дельта между температурой воды и окружающего воздуха, т.е. насколько вода теплее. Таким образом, чем эта дельта меньше, тем эффективнее работает вентилятор.

Тестирование 15 120мм вентиляторов

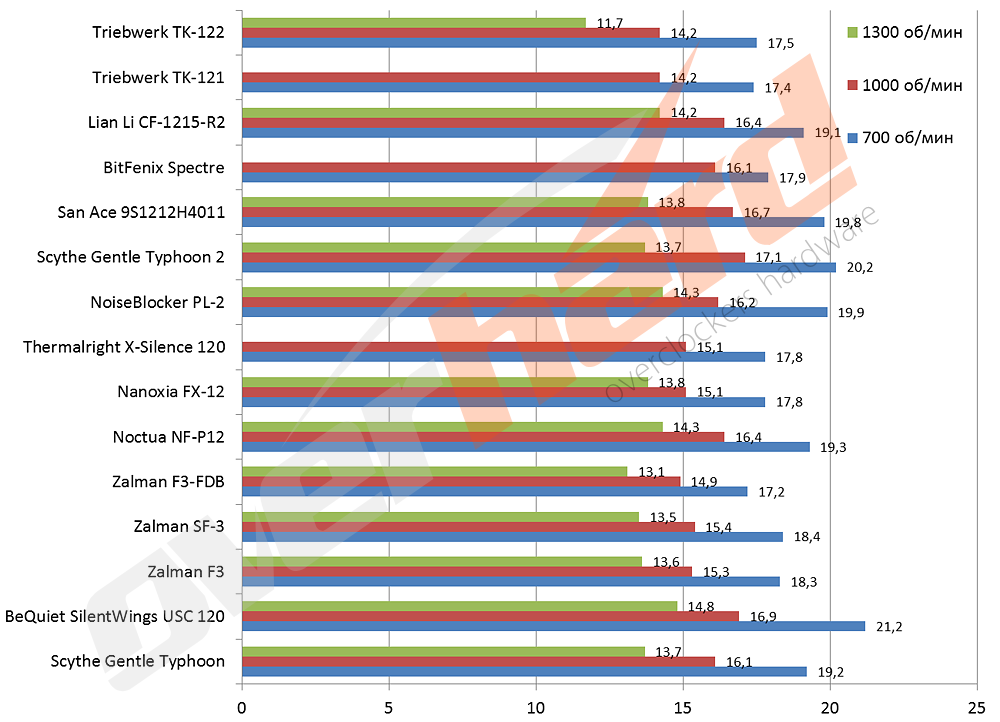

В глаза сразу бросаются необычайно высокие результаты вентиляторов Triebwerk, но он и не удивительно – в 2 раза толще всех остальных участников. Из обычных же выделяются все 3 вентилятора Zalman, причем наилучшие результаты показал F3-FDB.

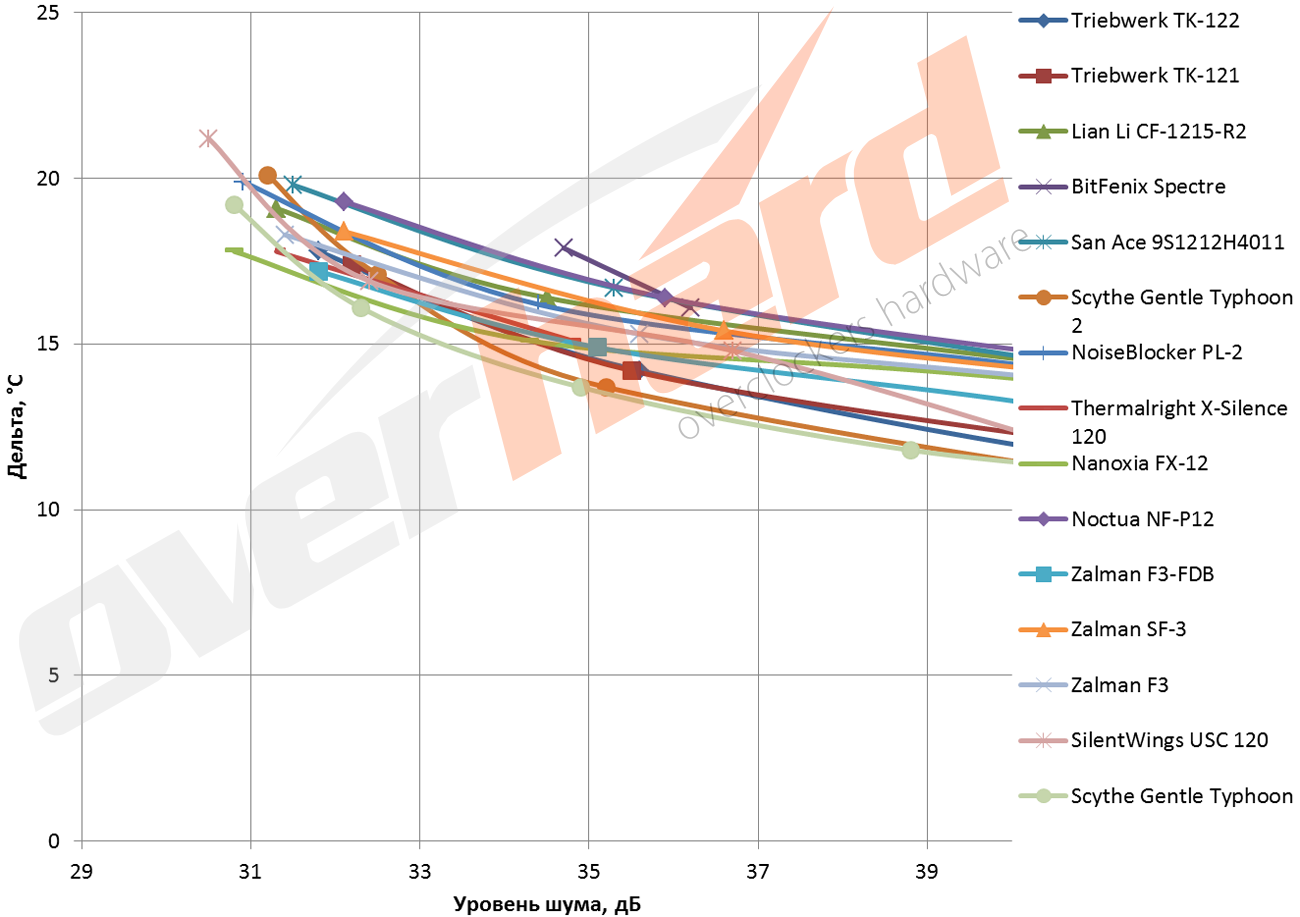

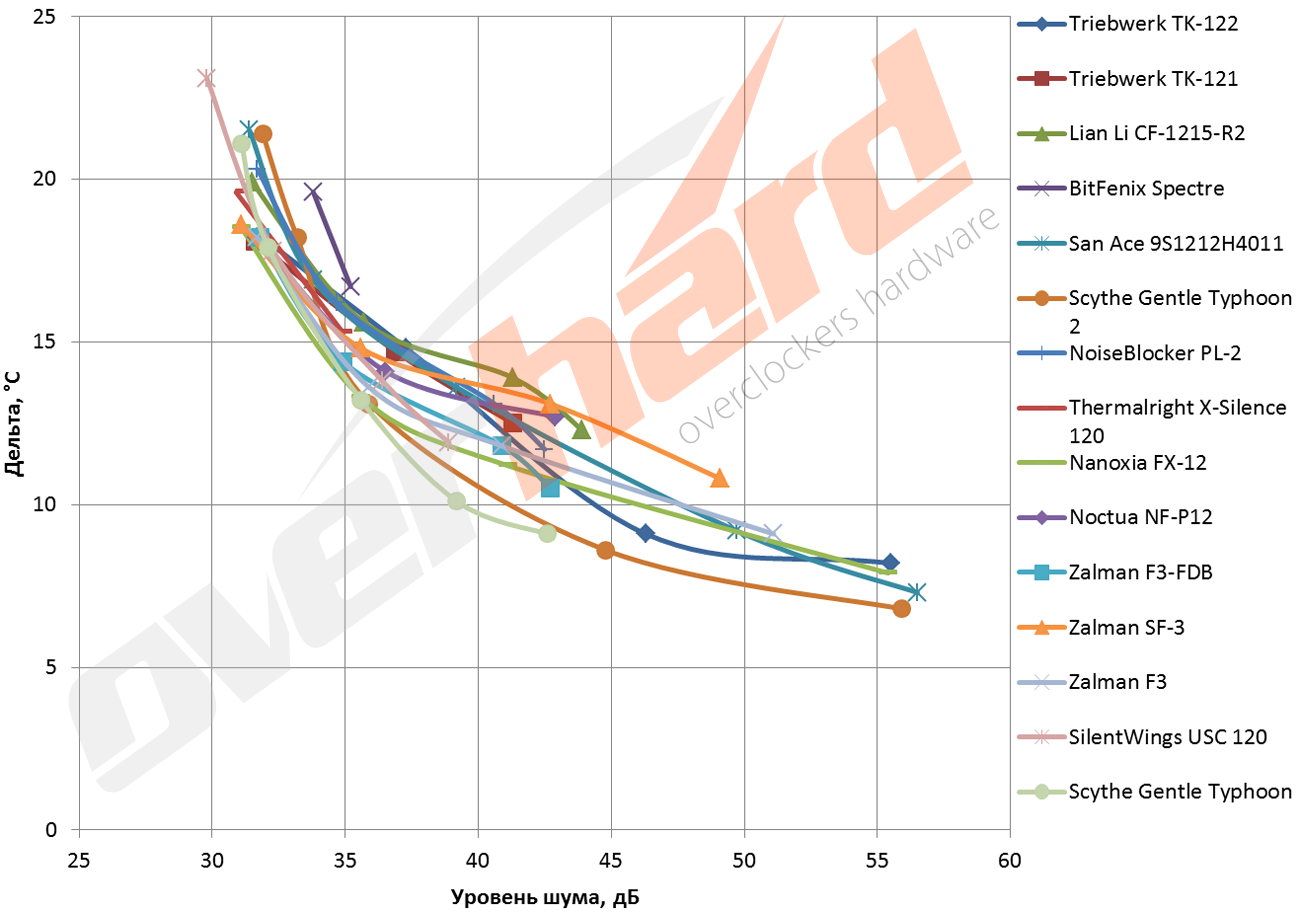

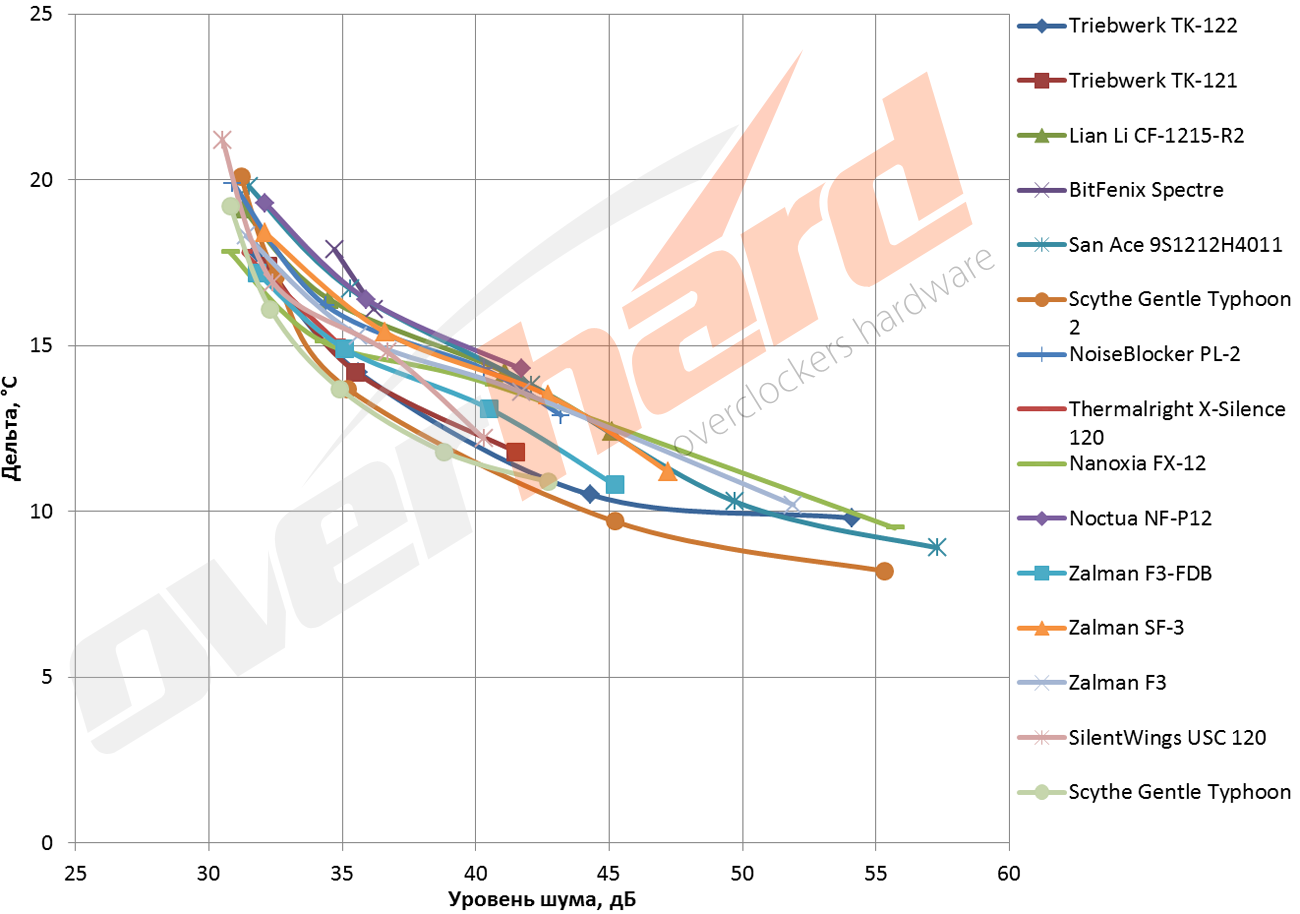

Но самое интересное, когда все сравнивается относительно уровня шума. Вновь напомню, что чем ниже кривая на графике, тем лучше результат.

Тестирование 15 120мм вентиляторов

Неожиданно, правда? В общем зачете лидирует Scythe GT 3000 об/мин, следом идет Triebwerk TK-122, но после 45 дБ начинает сдавать позиции, где его обгоняет San Ace.

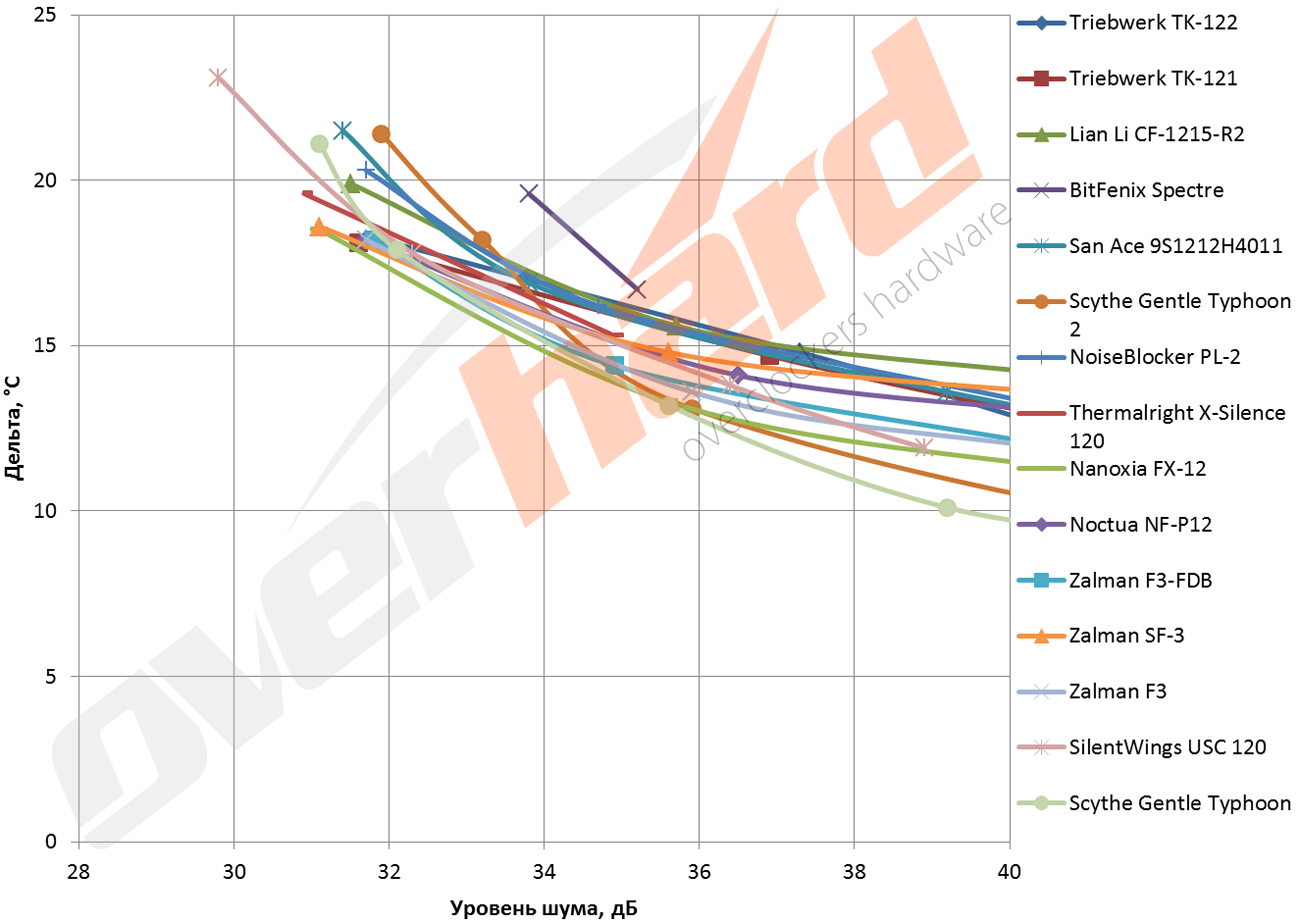

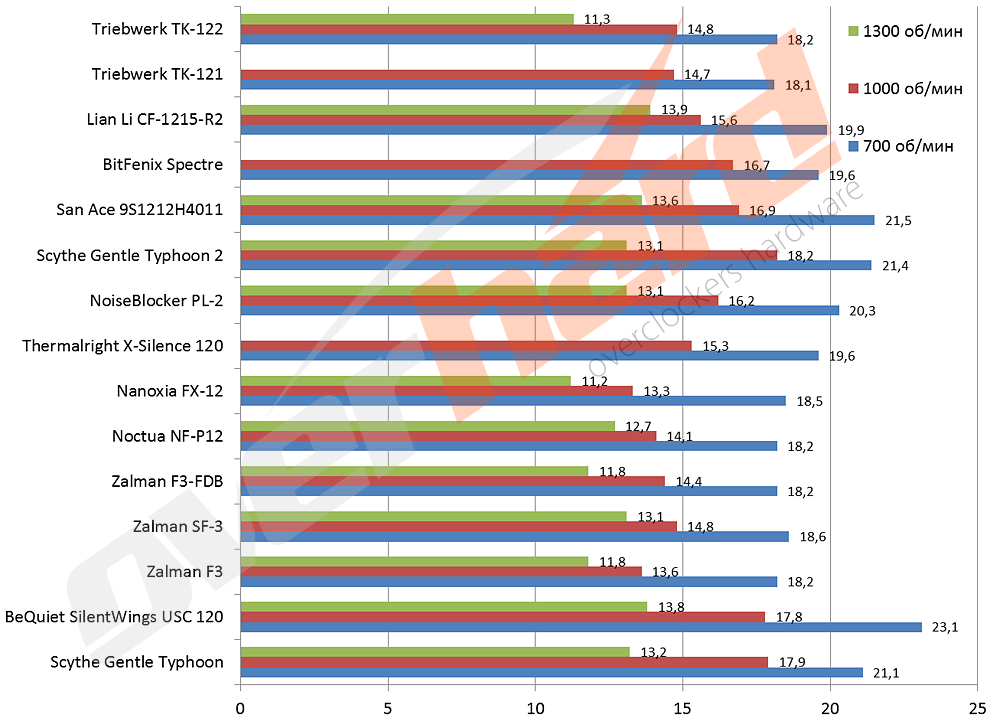

Самое время посмотреть ситуацию в диапазоне до 40 дБ:

Тестирование 15 120мм вентиляторов

В бесшумном режиме победа за Nanoxia FX-12, что довольно удивительно. Но данный вентилятор при скорости вращения 700 об/мин действительно очень тихий, но при этом обладает хорошей охлаждающей способностью, позволяющей превзойти даже Scythe Gentle Typhoon. Но справедливости ради стоит отметить, что последний возвращает лидерство еще до выхода из условно бесшумной зоны – всего лишь при 32 дБ, далее Тайфуны законное первое место никому не собираются отдавать. Очень неплох Zalman F3-FDB при 700 об/мин, т.к. в этом режиме он остается практически бесшумным, но при этом уступает лишь доли градусов лидерам. Неплохие результаты и у BeQuiet SilentWings USC 120 при скорости вращения 1000 об/мин – 32,4 дБ и проигрыш Gentle Typhoon всего 0,8 °С. В других режимах особенности рамки не позволяют соперничать, увы. Но тем интереснее посмотреть на SilentWings Pure, обладающий точно такой же крыльчаткой, но рамка у него стандартная.

Итак, подводим промежуточные итоги: разница по эффективности между разными вентиляторами на редкооребренном радиаторе – 3-4°С. В целом лучшие вентиляторы по соотношению производительность/шум – Scythe Gentle Typhoon. Стоит обратить внимание на Nanoxia FX-12, Zalman F3-FDB и BeQuiet SilentWings USC/Pure.

А теперь посмотрим что будет на другом радиаторе, как вы уже догадались, им будет Black ICE GTX – 20 FPI и сравнительно большая толщина. Подобные радиаторы менее эффективны при низкой скорости вращения вентилятора, но чертовски эффективны при высокой. Может ли выйти так, что ситуация кардинально поменяется? Для начала диаграмма для результатов при разной скорости вращения:

Тестирование 15 120мм вентиляторов

В явных лидерах Nanoxia FX-12, причем даже Triebwerk TK-122 удается ее догнать только при 1300 об/мин. Также отличились все три вентилятора Zalman и Noctua NF-P12. Во время индивидуальных обзоров каждого вентилятора было выявлено, что FX-12 создает сравнительно высокое давление, эта особенность особо благотворно сказалась на результатах при использовании радиатора с частым расположением ребер.

А что же у нас с шумом?

Тестирование 15 120мм вентиляторов

В общем зачете вновь лидирует Scythe GT 3000 об/мин, а вот Zalman SF-3 – явный аутсайдер. Вполне возможно, что акула – не самый подходящий пример для подражания при проектировании вентилятора. Впрочем, есть и еще один аутсайдер – BitFenix Spectre, обладающий невероятно высоким уровнем вибрации и шума.

Посмотрим на ситуацию в диапазоне до 40 дБ:

Тестирование 15 120мм вентиляторов

В бесшумном режиме лидеров сразу несколько: Nanoxia FX-12, все 3 вентилятора Zalman и Triebwerk’и. На отметке 32 дБ Scythe GT сокращает разрыв с FX-12, но в лидеры вырывается лишь при 35,6 дБ. Недурно выглядят и F3 вместе с F3-FDB. Самое удивительное, что даже BeQuiet SilentWings USC попал в середину, хотя и мало приспособлен для установки на радиатор. Подобное явление обусловлено необычайно низким уровнем шума, SilentWings можно назвать комфортным вплоть до 1200 об/мин.

Пора подводить итоги. В первую очередь стоит вновь отметить тот факт, что для максимальной эффективности необходимо использовать герметизирующие прокладки. Вполне возможно, что устранение щелей между вентилятором и радиатором даст больше проку, чем смена самих вентиляторов. Несколько слов хотелось бы сказать и о надежности, хотя однозначно говорить по этому поводу довольно сложно. Zalman F3, основанный на втулке, в ходе самых последних тестов начала изрядно шуршать в вертикальном положении, в горизонтальном шум пропадал. NoiseBlocker PL-2 использовались значительно больше и чаще (при тестах радиаторов, проверке различных вариантов установки радиатора и т.д.), все 3 начали шуршать в горизонтальном положении, в вертикальном шороха не слышно. Про ужасный шум и вибрацию BitFenix Spectre я уже неоднократно писал ранее. У Scythe GT по моим подсчетам наработка уже около 1000 часов, никаких посторонних шумов или призвуков не обнаружено. На форумах мнения об этих вентиляторах зачастую расходятся – кто-то пишет, что уже год стоят и ничего, а у кого-то и через полгода почти все загремели. Впрочем, методика тестирования подразумевает использования вентилятора преимущественно в вертикальном положении, а проблемы у Тайфунов возможны в горизонтальном. С остальными вентиляторами в ходе тестирования проблем не было, но наработка у них максимум 50-100 часов.

А теперь самое время наградить достойных!

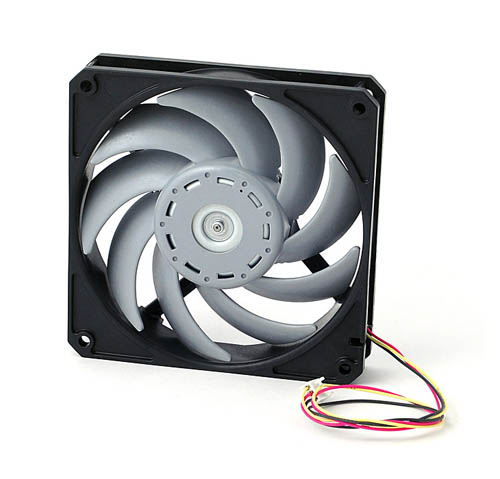

Scythe Gentle Typhoon заслуженно получает звание одного из лучших вентиляторов — за свою тихую работу и высочайшую эффективность.

Тестирование 15 120мм вентиляторов

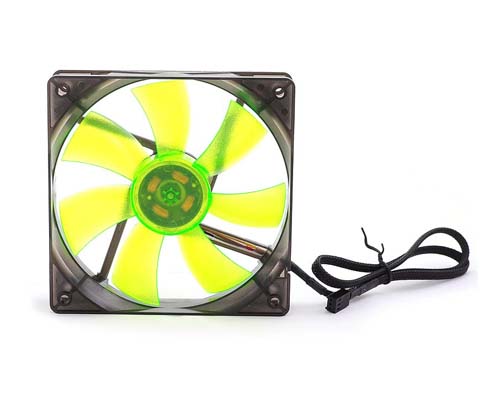

Nanoxia FX-12 удивили своей тихой работой на минимальной скоростью, но при этом и охлаждающая способность не подкачала. А вот с ростом скорости вращения эффективность снижается, увы. Тем не менее, лучшие результаты при 700 об/мин и привлекательный внешний вид – более чем достаточные аргументы для покупки FX-12.

Тестирование 15 120мм вентиляторов

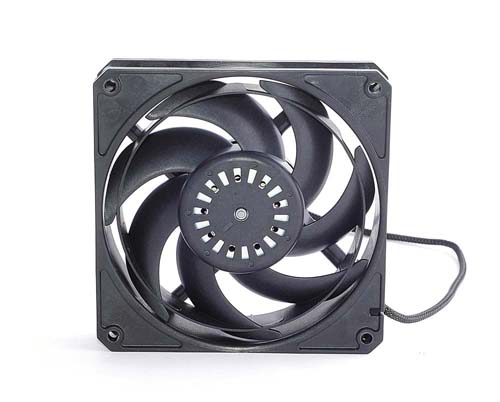

Не менее удивительные результаты показал и Zalman F3-FDB, зачастую отставая от лидеров в тихом режиме лишь на доли градуса! При этом вентилятор обладает незаурядной внешностью, гидродинамическим подшипником и смешным ценником – всего 300 рублей за отличный вентилятор!

Тестирование 15 120мм вентиляторов

Ищите экстремально тихий и долговечный вентилятор? Стоит обратить внимание на BeQuiet SilentWings USC – гидродинамический подшипник с заявленным сроком службы 300 000 часов и поистине тихая работа даже при 1000 об/мин. Охлаждающая способность слегка подкачала, но если пару градусов температуры – это не так уж и много, то надежность и тишина – вещи намного более важные. Впрочем, цена за удовольствие тоже немаленькая – около 700 рублей.

Тестирование 15 120мм вентиляторов

А специально для тех, кому рев вентиляторов – услада для ушей, а пара градусов играет решающую роль в разгоне, смело можно посоветовать Scythe Gentle Typhoon 3000 об/мин. Ведь это поистине «Нежный тайфун», стартующий при 300 об/мин, ласкающий слух при 800 об/мин и обрушивающий свой гнев на все живое при 3000 об/мин. Универсальный вариант, не иначе.

Тестирование 15 120мм вентиляторов

Отдельно стоит упомянуть Triebwerk’и – толстые, дорогие, но не лидеры, увы. Тем не менее, владельцем прозрачным красавцев точно не стоит волноваться о смене вентиляторов еще долгое время.

На этом все. Около 500 часов трудов позади, но еще так много нового впереди – популярные Scythe Kama Flow, S-Flex, различные Enermax’ы, BeQuiet SilentWings Pure и многие другое. Так что с вентиляторами мы точно не прощаемся!

Источник https://overclockers.ru/lab/show/69709/vybiraem-120-mm-ventilyator-top-klassa-itogi-testirovaniya-12-modelej

Источник https://www.overclockers.ua/cooler/arctic-bequiet-enermax-noctua-thermalright-xigmatek-zalman-120mm/all/

Источник http://www.u-sm.ru/index.php/obzoryi-i-stati/svodnoe-testirovanie-15-ventilyatorov-tiporazmera-120-mm.html

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
