Обзор и тестирование четырнадцати 140-мм вентиляторов

Содержание

Подборка лучших вентиляторов для охлаждения корпуса ПК на 80 мм, 120 мм, 140 мм и 200 мм

Когда дело доходит до обеспечения корпуса вашего ПК и его компонентов достаточным воздушным потоком, вам понадобятся лучшие корпусные вентиляторы. Существует множество различных корпусных вентиляторов на выбор, все из которых представлены с различными размерами, уровнями шума и воздушным потоком.

Это ещё более важно, если ваш корпус заполнен высокопроизводительным оборудованием, таким как графические процессоры и мощные процессоры, которые выделяют гораздо больше тепла. Если эти компоненты не охлаждаются должным образом, ваш компьютер может повысить температуру окружающей среды в вашей комнате и перестать работать эффективно. Кроме того, дополнительное тепло может привести к сокращению срока службы некоторых аппаратных средств. Вот почему мы предпочитаем использовать только самые лучшие корпусные вентиляторы.

Если вы ищете лучший 80-мм, 120-мм, 140-мм и даже 200-мм вентилятор для корпуса, не волнуйтесь – мы вам поможем. Ниже приведён список лучших корпусных вентиляторов, доступных в настоящее время. Все они были протестированы на производительность, эффективность, уровень шума и воздушный поток.

Как выбрать лучший вентилятор для корпуса?

Зная все ключевые термины, как выбрать лучший вентилятор для своей установки?

Вы хотите посмотреть на следующее:

  • Знай свои потребности и желания . Сделайте предварительную оценку ваших потребностей и расставьте приоритеты в том, что действительно нужно вашей установке. У вас проблемы с конкретной областью или вы ищете достойный вентилятор для профилактических мер?
  • Не забудьте проверить тип разъёма вашего компьютера . Перед покупкой обязательно проверьте доступные разъемы материнской платы, чтобы избежать проблем с совместимостью.
  • Измерьте размеры . Обратитесь к руководству вашего корпуса или веб-сайту производителя, чтобы увидеть точное измерение и количество совместимых вентиляторов.
  • Будет ли шум проблемой? Если вам нужен бесшумный вентилятор, подумайте о том, чтобы выбрать вентилятор с наименьшим количеством шума. С другой стороны, если шум не является проблемой, скорее всего, вы найдете такой, который не такой тихий, но все же работает хорошо за меньшие деньги.
  • Как вы хотите контролировать свой вентилятор? Берите вентилятор с 4-контактным разъемом, если вы хотите контролировать скорость вентилятора на лету с помощью программного обеспечения. В противном случае, большинству средних пользователей будет достаточно 3-контактного вентилятора.

Лучшие вентиляторы для корпуса ПК – конечный выбор

Noctua NF-A14 – лучший вентилятор для корпуса на 140 мм

Корпусный вентилятор Noctua NF-A14 140 мм – это модель премиум-класса с квадратным корпусом, сочетающая в себе высокую функциональность и отличную бесшумность даже при высоких оборотах.

Вентилятор для корпуса Noctua NF-A14 PWM

Что нам понравилось:

  • Очень тихий
  • Высококачественный корпусной вентилятор, отмеченный наградами
  • Включает в себя антивибрационные крепления

Что нас разочаровало:

  • Сравнительно высокая цена
  • Дизайн разделяет мнение

Вентилятор NF-A14 с широкой крыльчаткой и богатым набором собственных технологий зарекомендовал себя как очень эффективное решение для использования в системах охлаждения.

Вентиляторы Noctua хорошо справляются со своей задачей. Они действительно позволяют построить бесшумную систему, позволяя охлаждать все внутренние компоненты компьютера.

Рассмотренный сегодня Noctua NF-A14 смело можно назвать лидером в классе 140-мм вентиляторов. Он сохраняет свои характеристики нетронутыми: ультра-тихий, премиальное качество с выдающейся производительностью.

Вы можете подумать, что это дороговато, но, учитывая производительность и хорошую гарантийную поддержку, которая длится шесть лет, это разумно.

Thermaltake Riing Quad 120 мм – лучший корпусный вентилятор RGB

Вентиляторы Thermaltake Riing Quad 120 мм высоко ценятся как лучшие вентиляторы с RGB-подсветкой на рынке, и это во многом благодаря их яркому 4-стороннему освещению, разумному воздушному потоку и акустическим характеристикам.

Комплект вентиляторов для корпуса Thermaltake Riing Quad

Что нам понравилось:

  • Высокого качества
  • Насыщенность RGB
  • Работает с ALEXA и Razer Chroma

Что нас разочаровало:

Как вы можете понять из названия, эти вентиляторы имеют диаметр 120 мм и глубину 25 мм. Эти вентиляторы PWM имеют CFM 40.9 – один из самых низких в этом списке, но имеют максимальный уровень шума 25 дБА. Тип подшипника – гидродинамический, а адресная RGB-подсветка – это то, чему можно только позавидовать.

Что касается вариантов покупки, они доступны только в тройной упаковке для вариантов 120 мм и 140 мм. Thermaltake также предлагает 200-миллиметровый вариант, который поставляется как единое целое.

Независимо от того, есть ли у вас корпус от Thermaltake или нет, эти вентиляторы Riing RGB сделают вашу сборку неповторимой и даже поставляются с мини-контроллером вентилятора, чтобы сделать вашу жизнь проще, – отличные вентиляторы.

Noctua NF-A8 PWM – лучший корпусный вентилятор 80 мм

Noctua – это имя, которому вы можете доверять, когда дело доходит до решений для охлаждения. С корпусным вентилятором Noctua NF-A8 вы получаете лучшую производительность в категории 80 мм.

Вентилятор для корпуса Noctua NF-A8 PWM

Что нам понравилось:

  • Высокий CFM, но низкие обороты
  • 4-контактный разъём для ручного управления
  • Очень тихий; Поставляется с малошумным адаптером (LNA)
  • Статический вентилятор

Что нас разочаровало:

  • Не рекомендуется для больших корпусов

NF-A8 имеет сложную аэродинамическую конструкцию и усовершенствованную акустическую оптимизацию (AAO), которая отвечает за поддержание уровня шума на низком уровне. На самом деле, он работает максимум 2200 об/мин (с 4-контактной настройкой PWM) и обеспечивает уровень шума всего 17,7 дБА – довольно впечатляюще!

Ещё одним фактором, способствующим этому очень тихому вентилятору, является SSO2 (самостабилизирующийся подшипник давления масла версии 2), который Noctua внедрила в этот вентилятор. Они утверждают, что он обеспечивает более высокую точность и лучшую долговечность, чем обычные подшипники.

4 резиновых винта компенсатора вибрации также способствуют бесшумности профиля. Он поставляется с удлинительным кабелем с рукавами 4-pin-Y 30 см, если вы хотите иметь полный контроль над скоростями. Будучи статическим вентилятором, он идеально подходит для продвижения воздушного потока в труднодоступных местах.

С другой стороны, он также поставляется с малошумящим адаптером (LNA), но используйте его только в том случае, если вы собираетесь производить ручную регулировку и имейте в виду, что это ограничит частоту вращения вентилятора до 1750 об/мин.

Cooler Master MegaFlow 200 – лучший вентилятор корпуса 200 мм

Cooler Master MegaFlow 200 – один из лучших вентиляторов в своей категории с колоссальными 110 CFM, чтобы ваша система охлаждалась до минимума.

Вентилятор для корпуса Cooler Master MasterFan MF200R RGB

Что нам понравилось:

  • Очень тихий
  • 4-контактный контроллер
  • Доступный для вентилятора 200 мм

Что нас разочаровало:

  • Требуется стороннее программное обеспечение для выключения подсветки

Он является самым эффективным и самым доступным. Вы получаете 200-мм вентилятор, который обеспечивает колоссальные 110 CFM, чтобы ваша система охлаждалась круглосуточно. Кроме того, вам даже не нужно будет увеличивать обороты до тысячи, чтобы достичь этого, потому что он достигает этого при 700 оборотах в минуту.

Хотя это самый большой вентилятор в нашем списке, он по-прежнему довольно тихий (19 дБА) и почти такой же тихий, как Noctua NF-A8 (17,7 дБА). К сожалению, цветовые темы довольно ограничены, предлагая только черные, красные и синие версии. Кроме того, Cooler Master использовал экологически чистые материалы при изготовлении этого вентилятора.

Cooler Master Silencio FP 120 – лучший бесшумный корпусный вентилятор

Cooler Master Silencio FP 120 PWM действительно оправдывает своё название: Silencio – тишина даже при высоком давлении.

Вентилятор для корпуса Cooler Master MasterFan SF120M

Что нам понравилось:

  • Очень тихий; почти не слышно
  • Также отлично подходит в качестве вентилятора радиатора

Что нас разочаровало:

  • Доступен только в чёрном цвете (без светодиодов)

Сначала вы бы приняли это за стандартный 120-мм вентилятор, но если вы присмотритесь, этот чёрный корпус вентилятора имеет очень отчетливое серповидное лезвие. Это то, что заставляет вентилятор работать бесшумно при высоком давлении.

Помимо использования динамического подшипника (LDB), он также использует технологию Silent Driver IC, которая обеспечивает более плавное вращение и меньший импульс крутящего момента для минимальных вибраций и сверхнизкого уровня шума.

Несмотря на то, что вы можете вручную управлять вентилятором с помощью стороннего программного обеспечения, такого как SpeedFan (благодаря 4-контактному разъёму), вам не обязательно это делать, чтобы снизить уровень шума.

Другими факторами, которые делают этот вентилятор бесшумным, являются 4 металлических винта и 4 антивибрационных резиновых винта, с которыми он поставляется. Отличный бесшумный выбор!

Что проверить перед покупкой корпусного вентилятора

При покупке лучших вентиляторов для ПК необходимо учитывать следующее, чтобы они не только соответствовали вашей системе, но и эффективно охлаждали её.

Давайте перейдём к самым важным вещам, которые следует учитывать при рассмотрении лучших вентиляторов 2022 года.

Вентиляторы статического давления или воздушного потока?

Первое, что вам нужно рассмотреть, это то, лучше ли вам использовать вентилятор с высоким статическим давлением или вентилятор с высоким воздушным потоком. Это определяется фактической формой лопастей вентилятора, поэтому встречаются вентиляторы, которые идентичны по марке и модели, за исключением того, что они имеют разные лопасти.

Вам не нужно просматривать спецификацию, чтобы определить, генерирует ли вентилятор статическое давление или воздушный поток.

Отличия лопастей вентилятора с воздушным потоком и воздушным давлением

Просто взгляните на вентилятор и оцените расстояние между лопастями вентилятора. Если расстояние между лопастями небольшое, это статическое давление. Если расстояние достаточно большое, чтобы прошел ваш указательный палец, это воздушный поток.

Графическое сравнение воздушного потока и воздушного давления

Вентиляторы воздушного потока

Они работают лучше всего, если нет ограничений перед и за вентилятором. Например, если у вас корпус, в котором много открытого пространства, это должно повысить эффективность воздушного потока.

Вентиляторы статического давления

Вентиляторы статического давления распределяют воздух более равномерно. Это означает, что они не такие мощные, но они могут хорошо выполнять работу, когда есть препятствия, такие как компоненты и радиаторы.

Воздушный поток (CFM)

Воздушный поток вентилятора определяет объем воздуха, через который вентилятор может проходить через минуту.

Как правило, чем выше рейтинг CFM, тем лучше. Однако, при работе с препятствиям статическое давление может быть более эффективным при меньшем воздушном потоке.

Идеальный CFM для системы – это уникальное значение в каждом конкретном случае, поскольку необходимо учитывать множество факторов, таких как размер корпуса, конструкция, количество тепла, которое выкачивает ваш процессор, тип используемого вами процессора, вентиляторы графического процессора и количество корпусных вентиляторов, которые вы можете установить.

Размер (мм) вентилятора

Зачем вам большой вентилятор? Это довольно просто: они двигают больше воздуха.

Если вы не уверены, какой размер подходит для вашего случая, просто проверьте технические характеристики вашего корпуса. Вы также можете посетить веб-сайт производителя, чтобы увидеть размеры и характеристики вашего кейса. А если ничего не помогает, просто возьмите измерительную ленту и измерьте вентилятор внутри корпуса.

Ниже приведены некоторые из наиболее распространенных размеров вентиляторов, а также расстояние между их резьбовыми отверстиями:

Размер вентилятораРасстояние между резьбовыми отверстиями
80 мм72 мм
92 мм83 мм
120 мм105 мм
140 мм124.5 мм
200 мм154 мм

Скорость вентилятора (об/мин)

Скорость вращения вентилятора измеряется в об/мин (оборотах в минуту). Чем выше число оборотов, тем больше воздуха втягивается в систему. Обороты напрямую влияют на уровень шума вентилятора, потому что чем быстрее он вращается, тем больше шума он производит.

Это также может повлиять на размер вентилятора. Хотя вы можете использовать небольшой вентилятор на высокой скорости, он, вероятно, будет громче. Таким образом, вместо этого вы можете использовать больший вентилятор на более медленной скорости.

Чтобы получить подходящие обороты для вашей установки, просто установите вентиляторы на максимальные скорости с помощью стороннего программного обеспечения, такого как SpeedFan: увеличивайте скорость на 25%, пока вентилятор не станет слишком громким и температура не станет приемлемо низкой.

Тип подшипника вентилятора

На сегодняшний день в большинстве вентиляторов используются три основных типа подшипников:

  • Подшипник скольжения
  • Двойной шарикоподшипник
  • Гидравлический и гидродинамический подшипник

Подшипник скольжения

Этот тип подшипника является самым дешевым и рассчитан на 40000 часов работы при температуре 60°C. Такой подшипник не требует технического обслуживания и имеет низкий уровень шума при работе. Эти типы вентиляторов рекомендуется устанавливать вертикально.

Однако, следует отметить, что они имеют тенденцию выходить из строя без какого-либо предупреждения, несмотря на низкий уровень шума при работе.

Двойной шарикоподшипник

Двойной шариковый подшипник стоит дороже, чем подшипники скольжения, но они служат дольше до 60000-75000 часов при 60°C.

В отличие от подшипников скольжения, их можно устанавливать в любом положении, а также они громче. Вот почему они не рекомендуются для домашнего использования, но идеально подходят для серверных ферм.

Гидравлический и гидродинамический подшипник

Это подшипники премиум-класса. Они способны работать до 100000-300000 часов использования при температуре 60°C.

Как и двойной шариковый подшипник, они могут быть установлены в любом положении. Они также имеют самый низкий уровень шума и подходят как для использования на сервере, так и в домашних условиях, хотя они предназначены для домашнего использования, поскольку они немного дороже.

Уровень шума (дБА)

Шум вентилятора измеряется в A-взвешенных децибелах (дБА). A-взвешенные децибелы – это громкость звуков в воздухе, воспринимаемых человеческим ухом. Практически все производители корпусных вентиляторов указывают уровень шума.

Некоторые факторы, которые способствуют появлению шума вентилятора, включают:

  • Тип используемого подшипника
  • Расстояние между лопастями и внешним кольцом
  • Как спроектированы лопасти
  • Как быстро вращаются лопасти

Как правило, уровень шума колеблется от 10 до 36 дБА. В любом случае, вам понадобится вентилятор с минимальным уровнем шума по очевидным причинам.

Вот шкала громкости этих шумов по сравнению с обычными звуками:

Уровень звукаШум на этом уровне звука
10 дБДыхание
20 дБШуршание листьев/Шепот
30 дБСпальня ночью
40 дБЖурчащий ручеек
50 дБНормальный разговор

Разъемы питания вентилятора

Существует 3 типа разъёмов питания вентиляторов:

  • 4-контактные разъемы позволяют управлять вентилятором на лету с помощью стороннего программного обеспечения, такого как SpeedFan.
  • 3-контактные разъемы можно отрегулировать только путем изменения напряжения в BIOS. Но не все материнские платы поддерживают эту функцию.

Работа 3-контактных разъемов при низком напряжении может привести к проблемам или вентилятор вообще не запустится. Поэтому убедитесь, что вы точно знаете, что делаете.

Типы разъемов влияют на совместимость, поэтому перед покупкой проверьте тип разъема на материнской плате.

Эстетика вентилятора

Корпусные вентиляторы можно использовать для улучшения внешнего вида вашего ПК с помощью цветных колец или подсветки RGB. Однако, когда дело доходит до вентиляторов, мы склонны уделять больше внимания функциональности, поскольку это поможет продлить срок службы всей системы.

Направление воздушного потока

При установке вентиляторов в ваш корпус вам нужно будет выбрать, будет ли вентилятор приточным или вытяжным. В идеале, вы должны убедиться, что у вас есть хотя бы один «вход» и один «выход», но не слишком беспокойтесь о соотношении.

Некоторые термины, с которыми необходимо ознакомиться:

  • Нейтральное давление воздуха – когда количество входящего и исходящего воздуха равно. Технически, вы никогда не достигнете идеального баланса, но можете приблизиться.
  • Положительное давление воздуха – вентиляторы втягивают больше воздуха, чем выводят наружу. Это может привести к выходу воздуха через меньшие отверстия, что ведёт к отложению пыли в непредсказуемых местах.
  • Отрицательное давление воздуха – вентиляторы выталкивают больше воздуха из корпуса, что понижает эффективность охлаждения.

Очевидно, что нужно стремиться к нейтральному давлению воздуха, и хороший способ оценить это – измерить общий CFM всех впускных вентиляторов и CFM всех вытяжных вентиляторов.

Вы получаете положительное давление воздуха, если CFM на впуске больше, и отрицательное, если выхлоп больше. Равное значение CFM указывает, что у вас примерно нейтральное давление воздуха. Имейте в виду, что, если вентилятор заблокирован, он не сможет достичь максимального CFM.

Какой вентилятор выбрать для охлаждения

Теперь у вас есть список лучших вентиляторов для корпуса ПК. Мы позаботились о том, чтобы включить несколько различных вариантов для покрытия довольно широкого спектра потребностей потребителей. Каждый вентилятор был опробован и протестирован с несколькими различными вариантами корпусов, чтобы гарантировать, что мы рекомендуем самое лучшее, когда дело доходит до корпусных вентиляторов.

Если вам понадобится 140-мм вентилятор, который не только обещает производительность, но и делает это бесшумно, ничто не может конкурировать с Noctua NF-A14. Это один из лучших корпусных вентиляторов на рынке.

На территории 120 мм Thermaltake Riing Quad с опцией RGB будет выглядеть блестяще внутри любого корпуса из закаленного стекла. Это высокопроизводительный вентилятор с относительно низким уровнем шума хорошо справляется с повышением эстетической привлекательности вашей сборки.

Мы лично рекомендуем вентилятор Noctua NF-A8 PWM, если у вас есть корпус, для которого требуется вентилятор 80 мм. Он обеспечивает удивительное количество CFM, не будучи слишком громким. Но помните, что у него нет RGB.

Если вам нужен большой вентилятор, чтобы держать всё в прохладе, Cooler Master MegaFlow 200 с его высоким CFM и очень низким уровнем шума трудно превзойти.

Если вы мечтаете получить действительно бесшумный корпус, Cooler Master Silencio FP 120 PWM – один из самых тихих вентиляторов.

Обзор и тестирование четырнадцати 140-мм вентиляторов

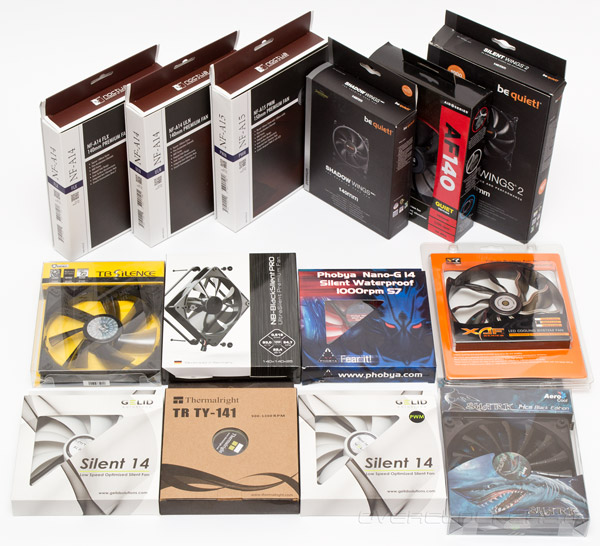

Данный обзор посвящен вентиляторам типоразмера 140 мм. Изюминкой этих моделей, в сравнении с 120-мм пропеллерами, является заметно возросшая эффективность при незначительном увеличении габаритов. Учитывая, что все большее количество корпусов и радиаторов поддерживают 140-мм вентиляторы, энтузиасты, использующие их, получают отличное сочетание высокой производительности и тишины. Естественно, не все продукты способны оптимально сохранять упомянутый баланс. Поэтому перейдем к обзору, в надежде, что он поможет читателям определиться с нелегким выбором между качеством и ценой.

Вентиляторы 140 мм

Aerocool Shark 14cm Black Edition

Вентилятор, представляющий новую для компании Aerocool линейку Shark, основанную на гидродинамическом подшипнике. Выполнен полностью в черном цвете с глянцевым отливом. Крыльчатка насчитывает 15 лопастей, напоминающих плавник акулы, изображенной на роторе. Максимальная скорость вращения достигает 1500 об/мин. Вибрации минимальные, особых призвуков нет, но аэродинамический шум различим начиная с 900 об/мин. Данная модель отличается чрезвычайно высоким уровнем энергопотребления.

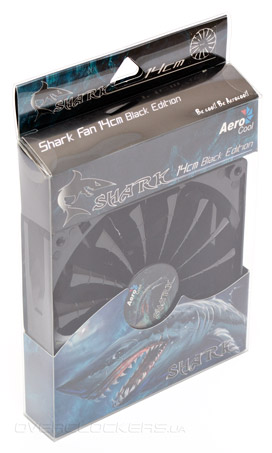

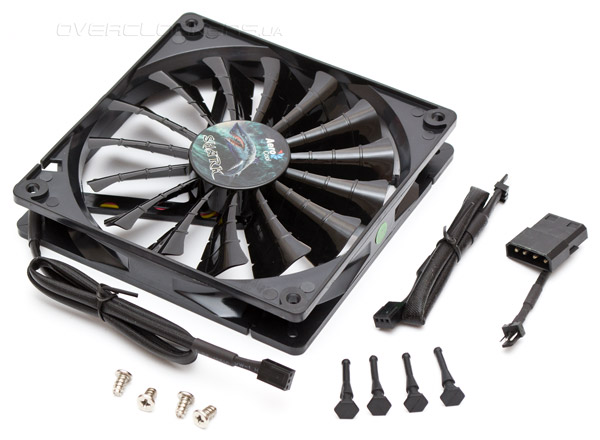

Aerocool Shark 14cm Black Edition Aerocool Shark 14cm Black Edition

  • переходник с «молекс» на трехконтактный разъем;
  • четыре качественных шурупа;
  • четыре резиновые шпильки;
  • понижающий резистор длиной 250 мм.

Aerocool Shark 14cm Black Edition

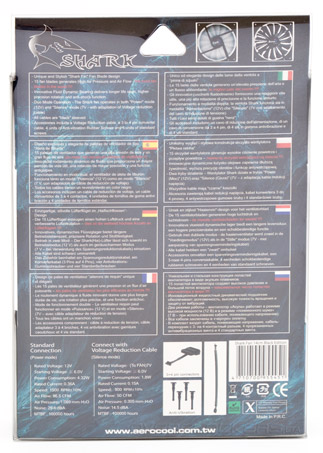

Рекламный текст на весьма информативной упаковке указывает, что данный пропеллер обладает самым большим числом лопастей в мире.

Aerocool Shark 14cm Black Edition Aerocool Shark 14cm Black Edition

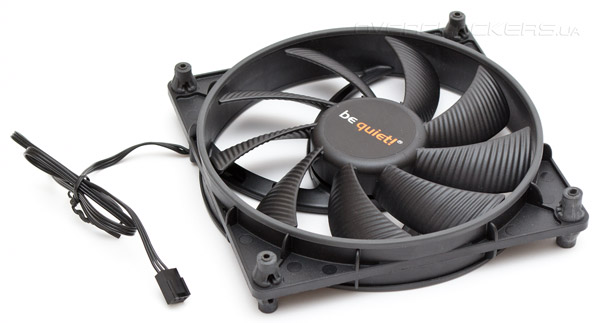

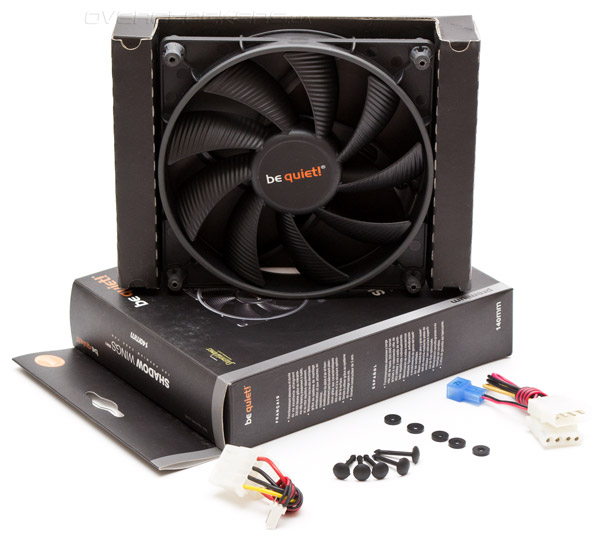

be quiet! Shadow Wings 140mm

Удешевленная за счет более простого подшипника вариация вентилятора Silent Wings. Полностью черного цвета, лопасти маленькие с продольными полосками, задачей которых является снижение турбулентности воздушного потока и уменьшение аэродинамического шума. Уверенно стартует с 3 В при 300 об/мин. Максимальная скорость вращения крыльчатки — 1000 об/мин. Ротор заметно шуршит, начиная с 650 об/мин (7 В). Габариты рамки стандартные, посадочные отверстия соответствуют типоразмеру 140 мм. Однако за счет гибкости креплений можно попытаться использовать их и с 135-мм посадкой.

be quiet! Shadow Wings 140mm be quiet! Shadow Wings 140mm

Длина черного шнура питания — 450 мм. Подключение трехконтактное. Тип используемого подшипника — нарезная втулка. Подшипник хорошо сбалансирован, но все равно работает довольно громко. Серая окантовка рамки вентилятора прорезинена с обеих сторон. По углам, на местах крепежных отверстий расположены четыре встроенных резиновых демпфера.

be quiet! Shadow Wings 140mm

  • пять пластиковых шпилек;
  • пять резиновых шайб;
  • трехконтактный переходник на «молекс»;
  • понижающий переходник 7 В с «молекс» на трехконтактный разъем.

be quiet! Shadow Wings 140mm

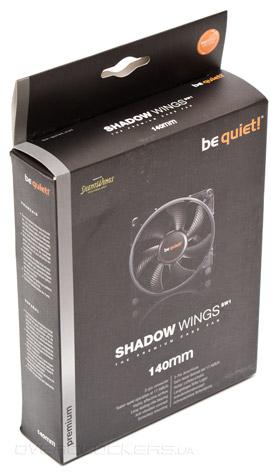

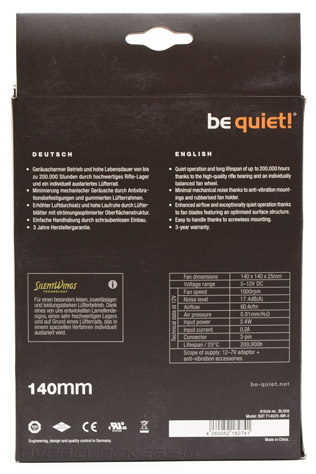

Коробка черного цвета, информативная, с красивой полиграфией, но без особых дизайнерских изысков.

be quiet! Shadow Wings 140mm be quiet! Shadow Wings 140mm

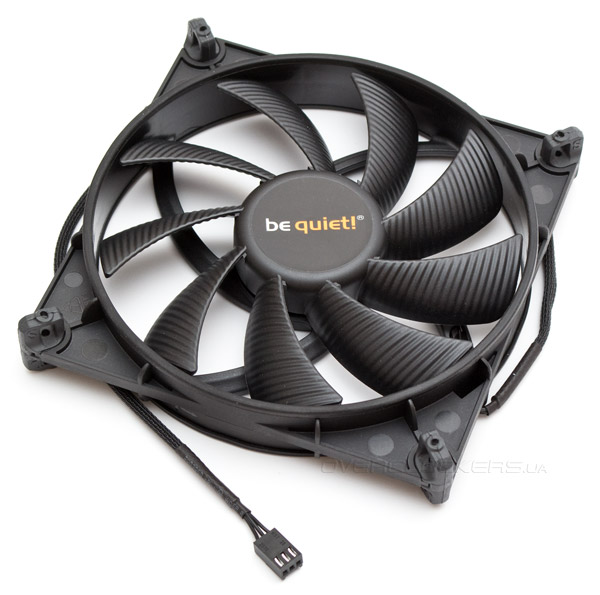

be quiet! Silent Wings 2 140mm

140-мм версия одной из самых тихих в мире серий вентиляторов Silent Wings. Оснащена качественным гидродинамическим подшипником. Крыльчатка имеет девять узких лопастей с характерными продольными полосами, улучшающими акустические показатели. Пропеллер, стартующий с 4 В и 350 об/мин, остается бесшумным вплоть до максимальных 1000 об/мин. Не имеет никаких посторонних призвуков, независимо от ориентации.

be quiet! Silent Wings 2 140mm be quiet! Silent Wings 2 140mm

Круглая рамка вентилятора проложена мягкой резиной по контуру. Размер рамки стандартный, посадка рассчитана на типоразмер 140-мм. Длина кабеля питания, заключенного в оплетку — 450 мм, подключение трехконтактное.

be quiet! Silent Wings 2 140mm

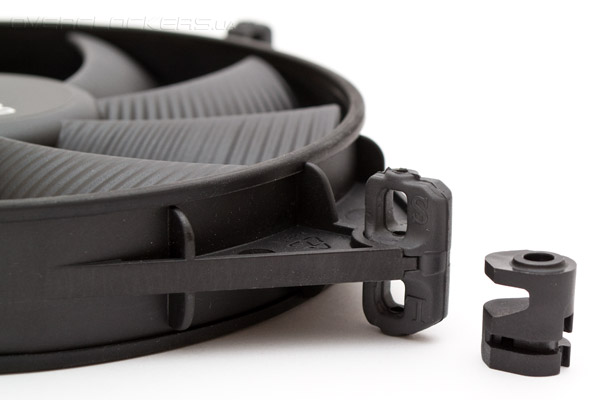

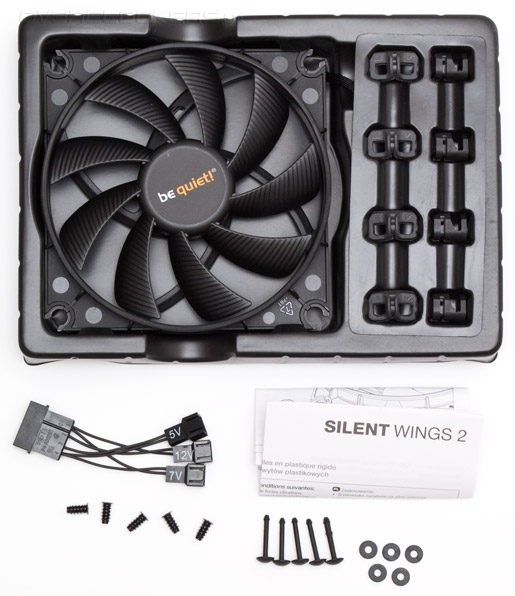

Крепления съемные и имеют два варианта. Первый — жесткий пластик, если требуется фиксация винтами. Второй вариант — гибкие резиновые демпферы, имеющие две стороны. Первая «S» позволяет установить вентилятор заподлицо со стенкой корпуса. Вторая «L» отодвигает рамку на 1 мм от плоскости крепления. В качестве фиксаторов используются пластиковые шпильки.

be quiet! Silent Wings 2 140mm

  • инструкция;
  • пять винтов-саморезов;
  • пять пластиковых шпилек;
  • пять резиновых прокладок;
  • четыре резиновых крепления;
  • четыре пластиковых крепления;
  • адаптер «молекс» на трехконтактный разъем с подключением в 5, 7 или 12 В.

be quiet! Silent Wings 2 140mm

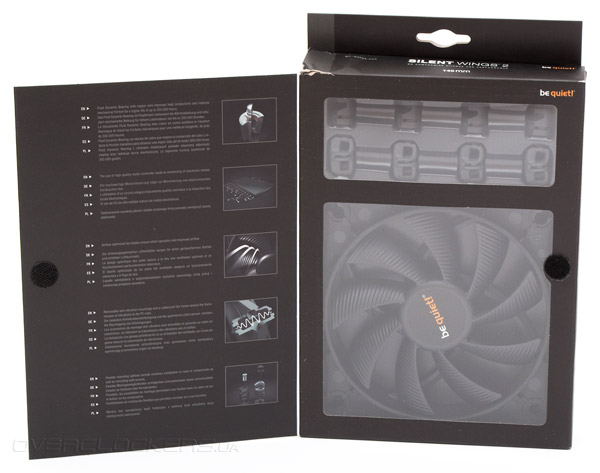

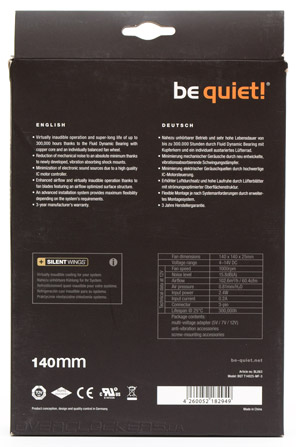

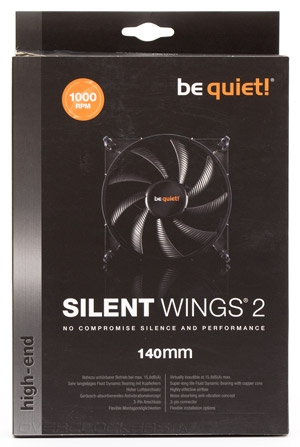

Упаковка — премиум класса, матово-черная, с дополнительным разворотом спереди и пластиковым лотком внутри.

be quiet! Silent Wings 2 140mm be quiet! Silent Wings 2 140mm

be quiet! Silent Wings 2 140mm

Corsair AF140

Относительно новая линейка вентиляторов Corsair в 140-мм исполнении. Заявлено использование «гидравлического» подшипника. Крыльчатка состоит из 11 слегка загнутых лопастей, расположенных с заметным промежутком. Вибрации при работе не ощущаются. Стартует с 4 В (360 об/мин), бесшумен до 6 В (600 об/мин), затем отчетливо различим вплоть до максимальной скорости 1150 об/мин. Треск подшипника проявляется во всем диапазоне оборотов. Габариты стандартные, посадочные отверстия подходят под типоразмер 140 мм.

Corsair AF140 Corsair AF140

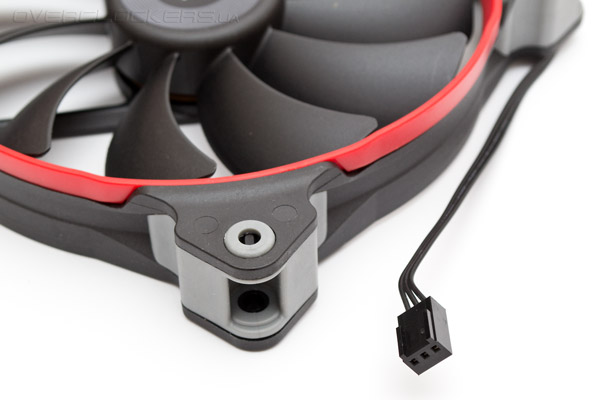

Мощные резиновые изоляторы вибрации являются частью несущей конструкции и закреплены в рамке. Длина шнура питания составляет 300 мм, подключение трехконтактное. Красную пластиковую накладку, окаймляющую периметр рамки, можно заменить на другую — синего или белого цвета.

Corsair AF140

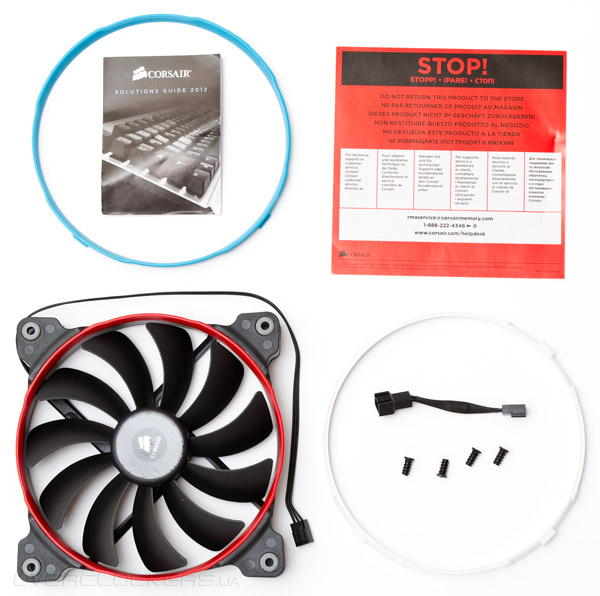

В комплект поставки входят четыре черных винта-самореза, понижающий переходник, три кольца (красного, синего и белого цвета), каталог продукции, гарантийный лист. Переходник снижает обороты всего лишь до 1000 об/мин, около 10 вольт. Это не особо влияет на уровень шума, поэтому смысл его использования ускользает от понимания.

Corsair AF140

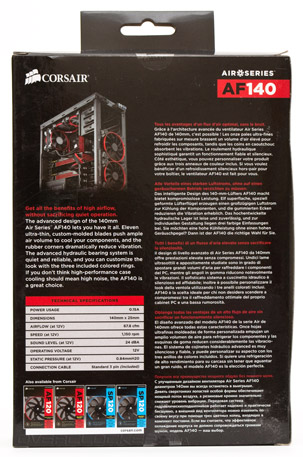

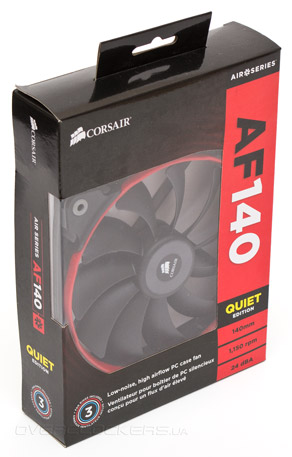

В компании Corsair решили, что пользователи редко используют один вентилятор, поэтому стандартная упаковка AF140 обычно включает сразу две спаренные коробки. На тест нам достался одиночный вариант.

Corsair AF140 Corsair AF140

Enermax T.B.Silence UCTB14

Вентилятор от известного производителя блоков питания. Максимальная скорость вращения всего лишь 750 об/мин. Крыльчатка отказывается стартовать с любого значения кроме 12 В. Однако, после старта скорость можно искусственно понижать вплоть до 150 об/мин и 3 В. В качестве подшипника используется втулка скольжения с магнитной стабилизацией, которая называется Twister bearing. Работает бесшумно во всем своем узком диапазоне вращения и лишь вблизи слышно легкое шорканье подшипника.

Enermax T.B.Silence UCTB14 Enermax T.B.Silence UCTB14

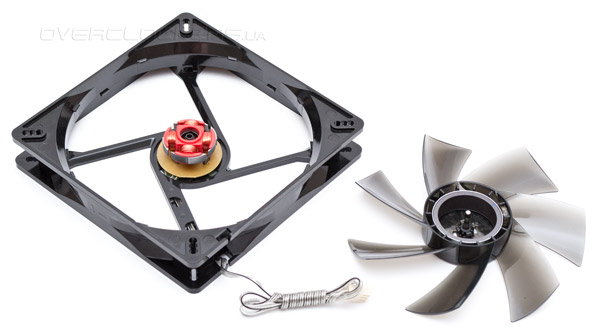

Вентилятор имеет две уникальные особенности в конструкции пластиковой рамки. При размере 139х139х25 мм, посадочные отверстия совместимы с типоразмерами 120, 135 и 140 мм. Кроме того, крыльчатка съемная, хотя и отщелкивается с заметным усилием. Длина прозрачного трехконтактного кабеля питания — 500 мм.

Enermax T.B.Silence UCTB14

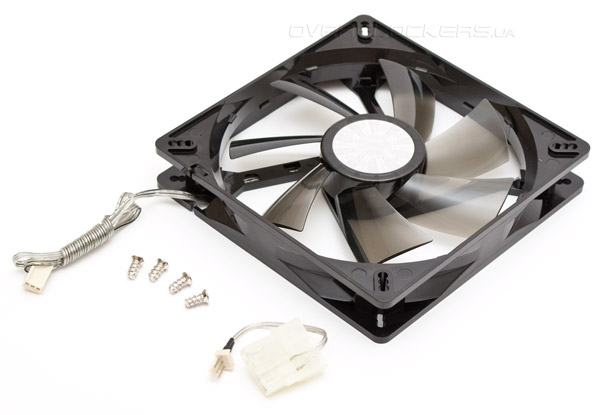

В комплекте присутствует переходник с трех контактов на «молекс» и четыре шурупа.

Enermax T.B.Silence UCTB14

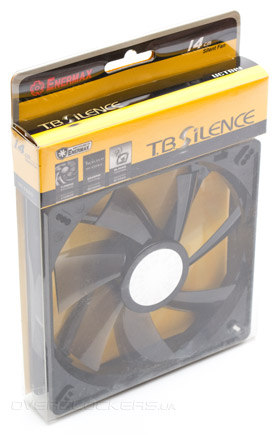

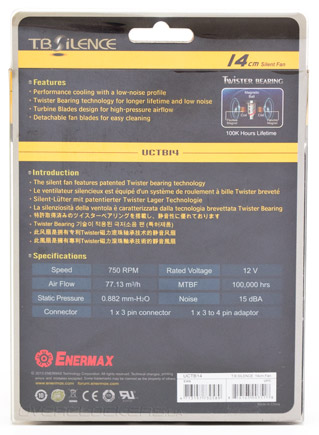

Прозрачная пластиковая коробка содержит информацию о технических характеристиках на обратной стороне и обещает 100000 часов наработки на отказ.

Enermax T.B.Silence UCTB14 Enermax T.B.Silence UCTB14

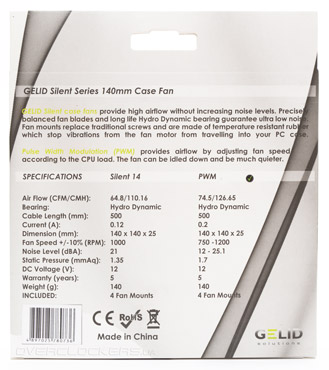

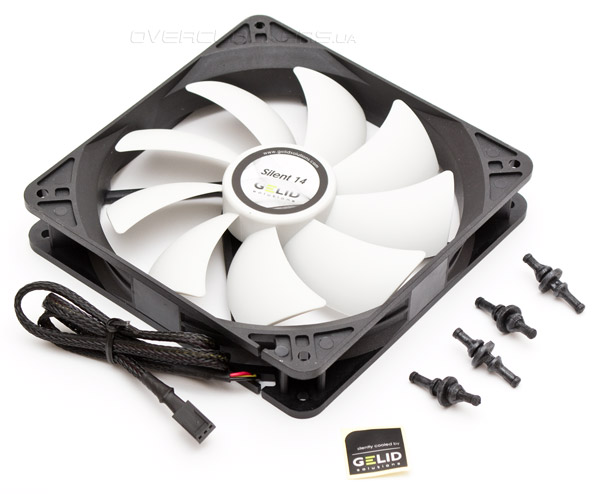

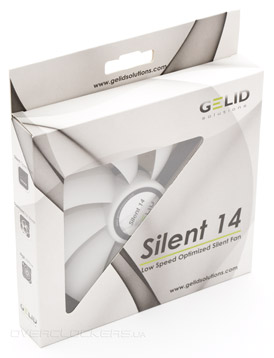

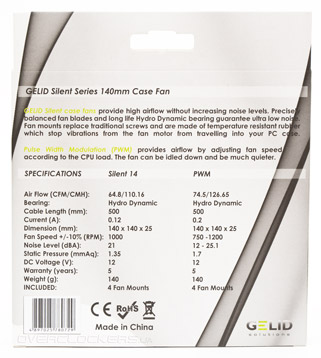

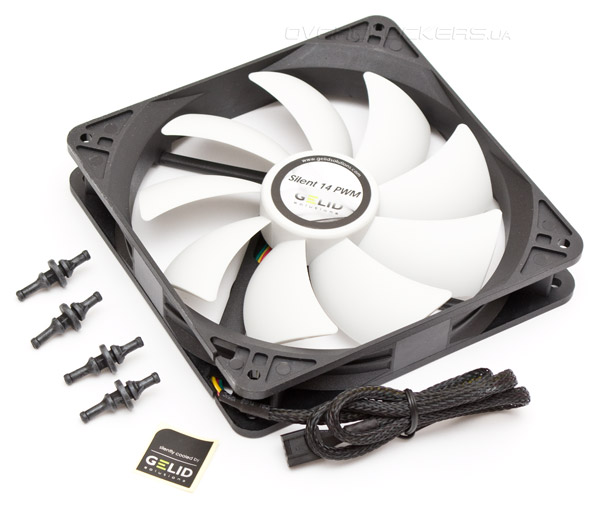

Gelid Silent 14

Компания GELID Solutions основана выходцами из Arctic, поэтому не удивительно, что в их продуктах есть нечто общее. Silent 14 — это вполне стандартный с виду вентилятор, для которого заявлено использование гидродинамического подшипника. В работе заметны слабые вибрации, балансировка не очень хорошая. Максимальная скорость вращения крыльчатки равна 1000 об/мин. В целом пропеллер довольно тихий, несмотря на потрескивания во всем диапазоне оборотов. Стартовое напряжение составляет 6 В и 600 об/мин.

Gelid Silent 14 Gelid Silent 14

Длина трехконтактного кабеля питания в оплетке — 500 мм. В комплекте находятся четыре резиновых «гвоздя» и наклейка с логотипом. Габариты рамки вентилятора стандартные, посадочные отверстия предназначены под типоразмер 140 мм.

Gelid Silent 14

Белая коробка с треугольным окошком содержит на обороте информацию сразу о двух типах вентиляторов, поэтому при покупке проверяйте маркировку.

Gelid Silent 14 Gelid Silent 14

Gelid Silent 14 PWM

Полный аналог Silent 14, отличается лишь ШИМ-управлением скоростью вращения и слегка приподнятыми максимальными оборотами. Подшипник гидродинамический, диапазон скорости составляет от 750 до 1200 об/мин. Из-за наличия ШИМ сильно пострадала общая акустика, щелканье стало более заметным начиная с 800 об/мин и 7 В. При этом крыльчатка создает очень неплохой воздушный поток.

Gelid Silent 14 PWM Gelid Silent 14 PWM

Длина четырехконтактного кабеля питания в оплетке около 500 мм. В комплекте находятся четыре резиновых «гвоздя» и наклейка на корпус. Габариты рамки вентилятора стандартные, посадочные отверстия предназначены под типоразмер 140 мм.

Gelid Silent 14 PWM

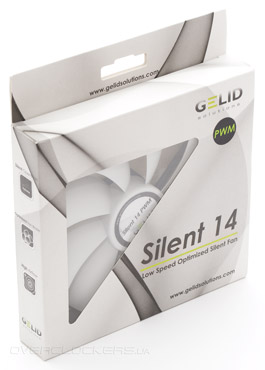

Коробка такая же, как и у Gelid Silent 14, поэтому сверяйте маркировку и обращайте внимание на отметку PWM.

Gelid Silent 14 PWM Gelid Silent 14 PWM

Noctua NF-A14 FLX

Долгожданная новинка от австрийской компании, пришедшая на смену не очень удачному NF-P14 FLX. Теперь это полноценный 140-мм вентилятор с рамкой стандартной формы и размера, рассчитанный исключительно под посадочные отверстия типоразмера 140-мм. Семь крупных лопастей приобрели стандартную форму, обеспечивающую гармоничный баланс между уровнем статического давления и объемом прокачиваемого воздуха. Крыльчатка начинает вращение с 6 В и 650 об/мин и способна раскрутиться до 1200 об/мин. Уже при 900 об/мин придирчивые пользователи могут расслышать вблизи гул воздуха, но в целом модель получилась достаточно тихой. Длина трехконтактного шнура питания в резиновой оплетке — 200 мм.

Noctua NF-A14 FLX Noctua NF-A14 FLX

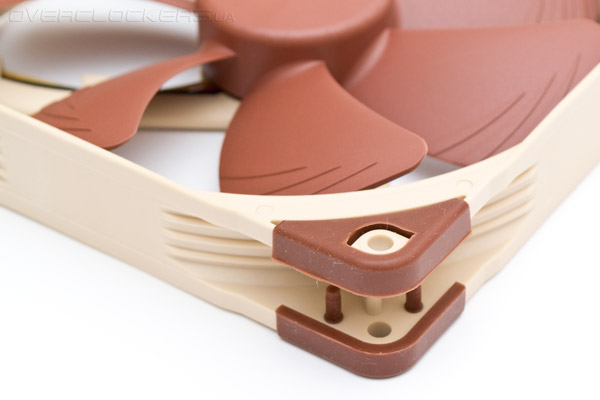

Подшипник — SSO2, фирменная разработка компании, гидродинамический с магнитной стабилизацией. Отличается отличными акустическими характеристиками, идеальной балансировкой и низким энергопотреблением. По углам рамки надеты резиновые уголки, предотвращающие передачу вибраций.

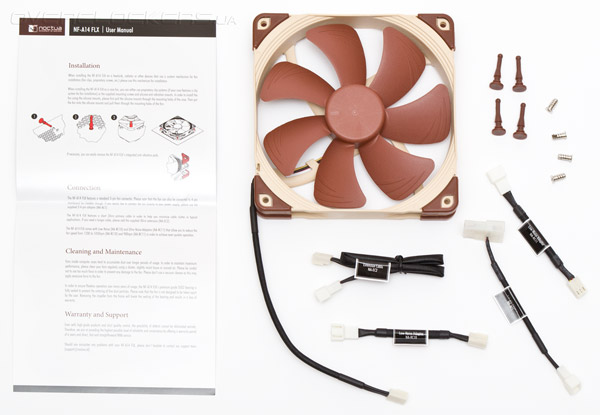

Noctua NF-A14 FLX

  • четыре резиновые виброизолирующие шпильки;
  • четыре шурупа-самореза;
  • NA-AC1 — переходник с «молекс» на три контакта;
  • NA-RC10 — понижающий адаптер, 1050 об/мин и 10 В;
  • NA-RC11 — понижающий адаптер, 900 об/мин 8 В;
  • NA-EC2 — трехконтактный удлинитель, длиной 300 мм;
  • инструкция.

Noctua NF-A14 FLX

Упаковка премиального вида с дополнительными разворотами спереди и сзади.

Noctua NF-A14 FLX

К счастью, все используемые технологии подробно расписаны на коробке, поэтому мы не будем останавливаться на них детально.

Noctua NF-A14 FLX Noctua NF-A14 FLX

Noctua NF-A14 ULN

По сути, это тот же вентилятор, что Noctua NF-A14 FLX, отличающийся лишь максимальной скоростью вращения, сниженной до 800 об/мин. Как следствие — улучшилась и общая акустическая тональность. Теперь пропеллер бесшумен во всем диапазоне вращения, начинающемся с 500 об/мин и 7 В.

Noctua NF-A14 ULN Noctua NF-A14 ULN

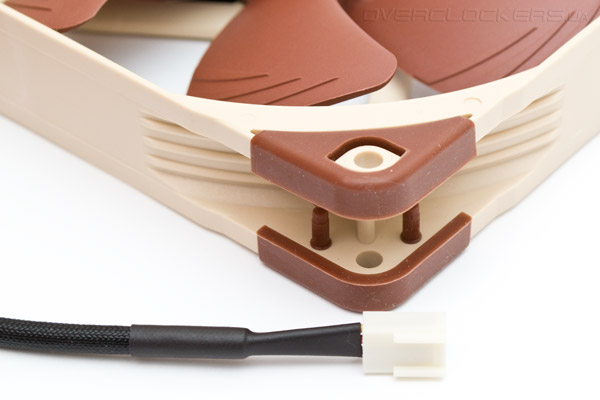

Используется подшипник SSO2. На углы рамки надеты резиновые уголки, предотвращающие передачу вибраций. Длина трехконтактного шнура питания в резиновой оплетке — 200 мм.

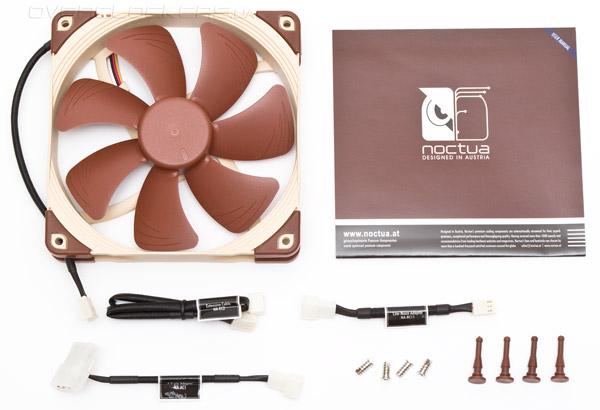

Noctua NF-A14 ULN

  • четыре резиновые виброизолирующие шпильки;
  • четыре шурупа-самореза;
  • NA-AC1 — переходник с «молекса» на три контакта;
  • NA-RC11 — понижающий адаптер, 650 об/мин 10 В;
  • NA-EC2 — трехконтактный удлинитель, длиной 300 мм;
  • инструкция.

Noctua NF-A14 ULN

Упаковка премиального вида с дополнительными разворотами спереди и сзади содержит всю необходимую пользователю информацию.

Noctua NF-A14 ULN

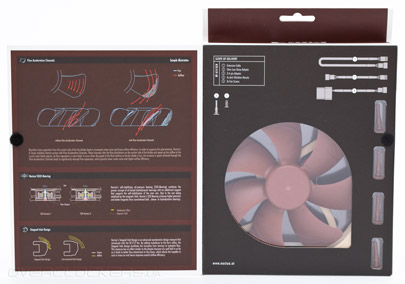

На обратной стороне коробки подробно расписаны все используемые технологии, фактически дублирующие информацию с официального сайта.

Noctua NF-A14 ULN Noctua NF-A14 ULN

Noctua NF-A15 PWM

Наконец-то австрийцы выпустили прямого конкурента для вентиляторов Thermalright серий TY — 140 и 150. Крыльчатка позаимствована у NF-A14, но оригинальная рамка достигает габаритов 150х140х25 мм. Посадочные отверстия рассчитаны на типоразмер 120 мм, что указывает на «радиаторное» назначение данной модели. Скорость вращения контролируется посредством ШИМ в диапазоне от 300 до 1200 об/мин. В случае подключения к трехконтактному разъему, вентилятор заработает при напряжении 6 В и 650 об/мин. Скорость в 900 об/мин у этой модели является порогом комфорта для человеческого слуха. С точки зрения общей акустики претензии к данной модели отсутствуют.

Noctua NF-A15 PWM Noctua NF-A15 PWM

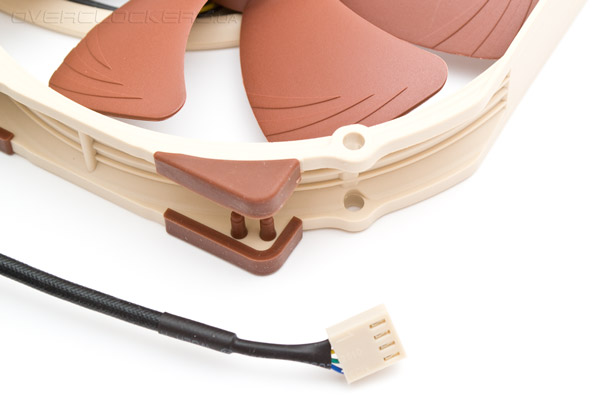

Используется подшипник SSO2. На углы рамки надеты резиновые уголки, предотвращающие передачу вибраций. Длина четырехконтактного шнура питания в резиновой оплетке составляет 200 мм.

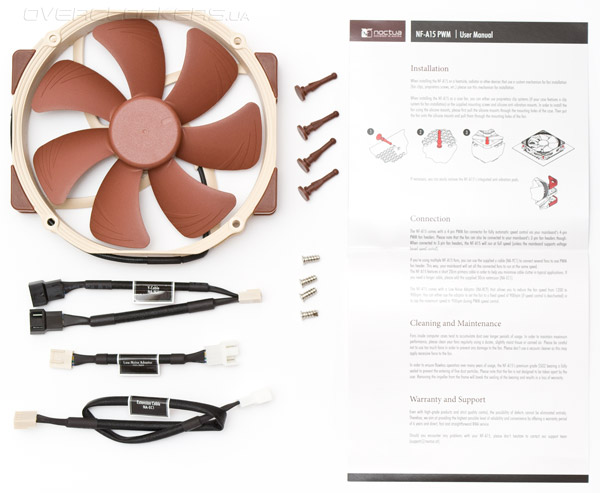

Noctua NF-A15 PWM

  • четыре резиновые виброизолирующие шпильки;
  • четыре шурупа-самореза;
  • NA-YC1 — разветвитель с одного четырехконтактного разъема на два;
  • NA-RC9 — понижающий четырехконтактный адаптер, 900 об/мин и 9 В;
  • NA-EC2 — четырехконтактный удлинитель, длиной 300 мм;
  • инструкция.

Noctua NF-A15 PWM

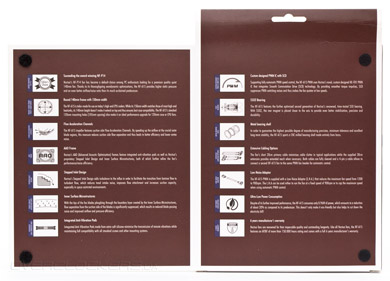

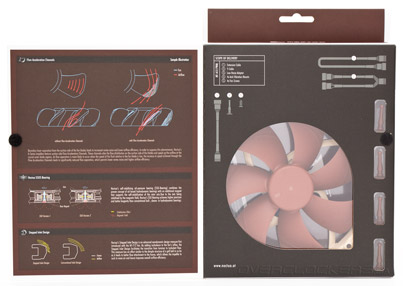

Премиум-упаковка позволяет ощутить стоимость данного изделия, даже не извлекая его наружу.

Noctua NF-A15 PWM

Мы уже рассматривали этот вентилятор в тесте Noctua NH-U14S, поэтому еще раз напомним, что на его радиаторе используются модели с максимальной скоростью вращения 1500 об/мин, пока что не встречающиеся отдельно в розничной продаже. С примененными технологиями можно ознакомиться, прочитав информацию на двух разворотах упаковки.

Noctua NF-A15 PWM Noctua NF-A15 PWM

Noiseblocker NB-Blacksilent PRO PK-2

Полностью черный, классический 140-мм вентилятор известной немецкой фирмы. В производстве находится уже довольно давно. Имеет крыльчатку с семью крупными глянцевыми лопастями, максимальная скорость вращения которых достигает 1200 об/мин. Стартовая скорость — 600 об/мин при напряжении 5 В. В качестве подшипника используется так называемый NB Nano-SLI2, вероятнее всего являющийся подшипником качения, с магнитным центрированием. Вибраций нет, но от статора исходят паразитные звуки, похожие на пение сверчка. В закрытом системном блоке они вряд ли будут слышны. В плане акустики модель можно считать приятной, аэродинамический шум становится различимым с 1100 об/мин. Габариты и посадочные отверстия стандартны для 140-мм модели. Родной трехконтактный кабель питания совсем короткий — всего 20 мм, однако в комплекте есть два удлинителя на выбор.

Noiseblocker NB-Blacksilent PRO PK-2 Noiseblocker NB-Blacksilent PRO PK-2

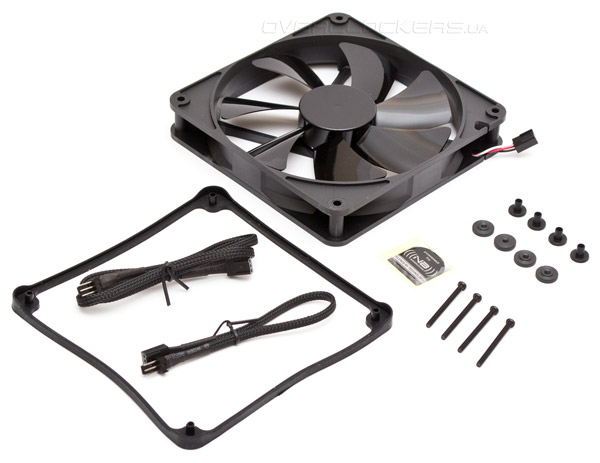

  • клейкий шильдик на корпус;
  • четыре длинных винта;
  • четыре ручные гайки;
  • четыре резиновых втулки-виброизолятора;
  • резиновая контурная прокладка для гашения вибраций;
  • один трехконтакный кабель, длиной 200 мм, в оплетке;
  • один трехконтакный кабель, длиной 500 мм, в оплетке.

Noiseblocker NB-Blacksilent PRO PK-2

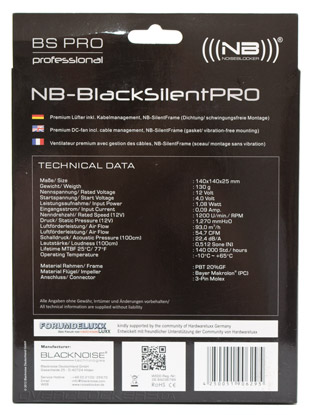

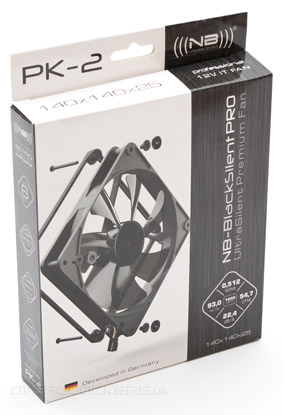

Глянцевая коробка выполнена в сдержанных черно-белых тонах и содержит базовую информацию, нужную при выборе модели. Что нас удивило, так это указанный с немецкой педантичностью расход воздуха, в то время как китайские производители умудряются спутать между собой даже кубические футы в минуту с кубическими метрами в час.

Noiseblocker NB-Blacksilent PRO PK-2 Noiseblocker NB-Blacksilent PRO PK-2

Phobya Nano-G 14 S7

Вентилятор, побудивший нас провести небольшое детективное расследование. Как оказалось, за брендом Phobya скрывается целая группа отдельных производителей, поэтому выпускаемые ее продукты часто имеют мало общего между собой. В основном, марка известна производством компонентов для систем жидкостного охлаждения. Выпускать вентиляторы начали в 2010 году. И главным их отличием была заявлена водоустойчивость, что прежде было характерно для моделей от Nanoxia. Максимальная скорость крыльчатки — 1000 об/мин. Стартовое напряжение — 6 В и 600 об/мин. В подшипнике слышно еле различимое с очень близкого расстояния постукивание. В целом же пропеллер можно охарактеризовать как удачный и тихий. Еще одна особенность модели заключается в том, что отверстия крепления подходят как под посадочный размер 140 мм, так и под 135 мм. Кроме того, конструкция рамки подозрительно напоминает вентилятор Enermax, о котором мы рассказывали ранее.

Phobya Nano-G 14 S7 Phobya Nano-G 14 S7

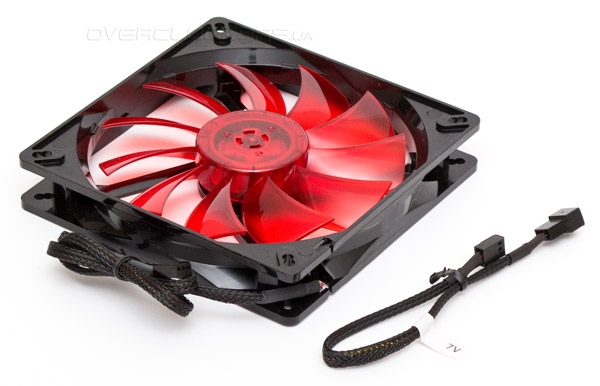

Когда дело дошло до подшипника, наши подозрения о сходстве только усилились. Сильный магнитный эффект с обратной стороны статора однозначно говорит о том что Phobya Nanoflux и Enermax Twister bearing — это по сути одна и та же втулка с магнитной стабилизацией оси. Следовательно, лопасти должны сниматься и здесь, но это не заявлено как официальная возможность, потому было решено оставить их в покое. Комплект поставки крайне скромный и включает в себя только кабель 7 В резистора в оплетке, длиной 200 мм. Он удачно снижает обороты лишь до 900 в минуту, а значит, до напряжения 9 В. Родной трехконтактный шнур питания в оплетке имеет длину 500-мм.

Phobya Nano-G 14 S7

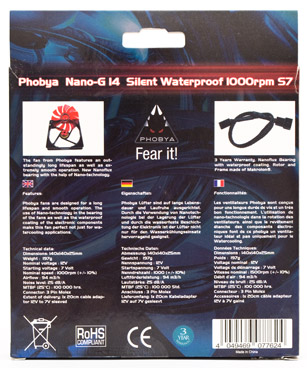

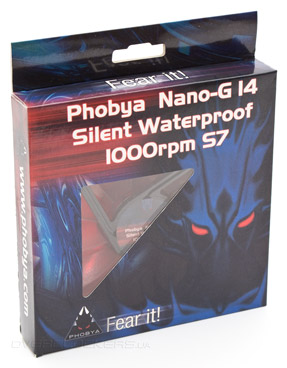

Упаковка рассчитана на восторженного покупателя, потому вынести много полезной информации из нее не получится.

Phobya Nano-G 14 S7 Phobya Nano-G 14 S7

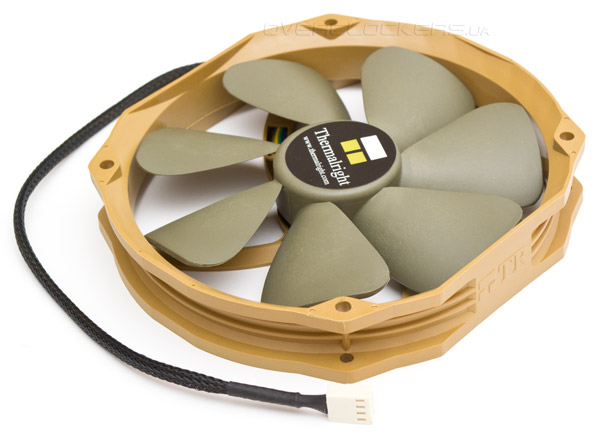

Thermalright TR TY-141

Модель, пришедшая на смену очень популярному TR TY-140. Имеет два существенных отличия. Во-первых, вместо гидродинамического подшипника (EHFB по версии Thermalright) используется двухрядный шариковый подшипник качения. Излишне объяснять, что из-за этого вентилятор стал работать ощутимо громче. Кроме того он оказался плохо сбалансирован, из-за чего присутствует шелест и сильная вибрация. Хотя, возможно, что это лишь погрешность нашего экземпляра. Во-вторых, изменения коснулись лопастей. Теперь крыльчатка действительно стала похожа на гребной винт корабля, значительно прибавив в размерах. Выглядит многообещающе в плане производительности. Скорость вращения регулируется в диапазоне 900–1300 об/мин с помощью ШИМ. При регулировке напряжением для старта потребуется 9 В, а скорость составит 1000 об/мин. Тихого режима работы эта модель не имеет и четко позиционируется на слух даже на минимальной скорости вращения.

Thermalright TR TY-141 Thermalright TR TY-141

Рамка имеет габариты 152х140х26 мм, посадочные отверстия рассверлены под типоразмер 120 мм. Длина четырехконтактного шнура питания в оплетке — 300 мм. В комплекте нет ровным счетом ничего.

Thermalright TR TY-141

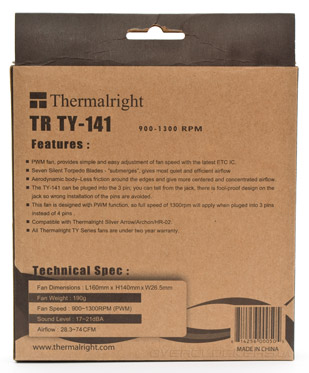

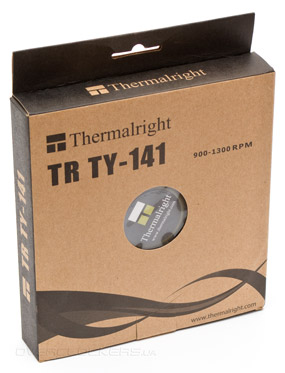

Коробка выполнена в фирменном для компании Thermalright спартанском стиле. Хитрый прием, заставляющий покупателя чувствовать, что все деньги заплачены исключительно за продукт, а не за упаковку.

Thermalright TR TY-141 Thermalright TR TY-141

Xigmatek XAF-F1454

Единственный в тесте вентилятор с красивой белой подсветкой. Принадлежит к серии XAF, название которой производитель буквально расшифровывает как «мощный воздушный поток». Рамка практически круглая, отверстия в ней рассчитаны на типоразмер 120-мм. Лопасти имеют экзотично выгнутую волнообразную форму с законцовками, стилизованными под металл. Скорость вращения крыльчатки контролируется посредством ШИМ в диапазоне 800–1200 об/мин. При регулировке напряжением пропеллер способен стартовать с 5 В и 600 об/мин.

Xigmatek XAF-F1454 Xigmatek XAF-F1454

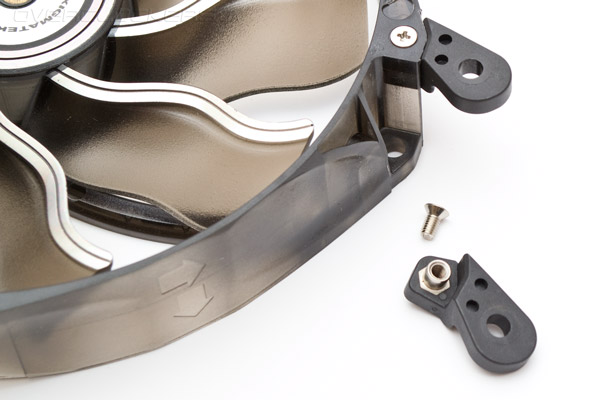

Подшипник — улучшенная втулка с медной осью. Сбалансирован он вполне прилично, однако вибрации и призвук электроники все равно слышны. Если требуется установить вентилятор на 140-мм посадочное место, в комплекте есть специальные лапы, фиксирующиеся винтами. Единственное «но» — винты слишком мелкие для обычной отвертки.

Xigmatek XAF-F1454

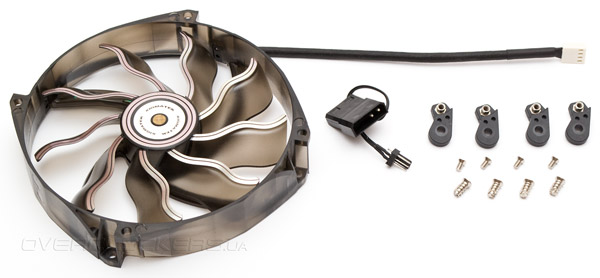

В комплекте находится переходник с трех контактов на «молекс», четыре самореза, четыре винта и «лапы-переходники» под посадку 140 мм. Длина шнура питания в приятной черной оплетке составляет 300 мм. Коннектор питания четырехконтактный.

Xigmatek XAF-F1454

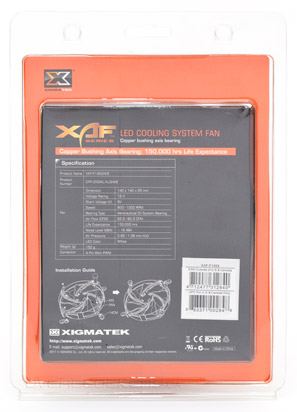

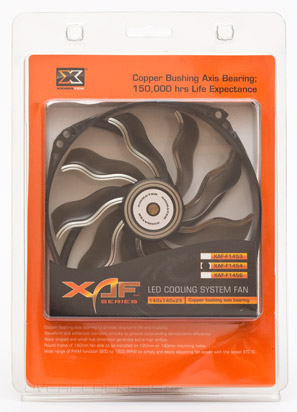

Прозрачный упаковочный блистер многоразовый. Может содержать три варианта вентиляторов. Поэтому, при покупке обращайте внимание на маркировку. Основная техническая информация находится на обороте.

Xigmatek XAF-F1454 Xigmatek XAF-F1454

Тестовый стенд

Основным параметром, характеризующим эффективность вентилятора, является соотношение уровня шума к создаваемому воздушному потоку. Эти показатели мы измеряли с помощью шумомера и анемометра. Также фиксировалось напряжение, сила тока и скорость вращения крыльчатки для каждого конкретного вентилятора. Статическое давление не измерялось, в связи с отсутствием необходимого оборудования. Обращаем внимание читателя, что полученные данные нельзя считать абсолютно точными, но они являются аккуратными друг относительно друга и демонстративными для сравнения вентиляторов между собой.

  • спецприбор в составе вольтметра/амперметра/реобаса (диапазон подаваемого напряжения 1,5–12 В, диапазон измерения силы тока 0,001–0,999 А);
  • контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
  • анемометр модели UNI-T UT362;
  • шумомер модели UNI-T UT352;
  • 800-мм труба, диаметром 135 мм;
  • блока питания модели SPP34-12.0/5.0-2000 (12/5 В, 10-24 Вт).

Скорость вращения и сила тока отмечались в зависимости от подаваемого напряжения, с шагом в 1 В, начиная со старта для каждого конкретного вентилятора. Поскольку обороты вентилятора и его потребление меняется из-за препятствий перед крыльчаткой или после нее, мы проводим замеры на свободно висящем, изолированном от вибраций вентиляторе и лишь потом измеряем анемометром расход воздуха в нашей аэродинамической трубе.

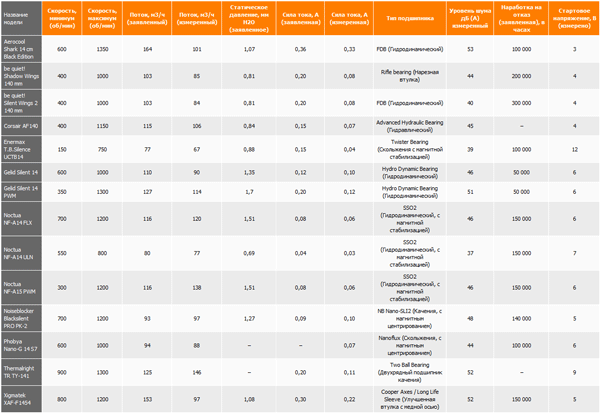

Технические характеристики вентиляторов

Вентиляторы 140 мм

Результаты

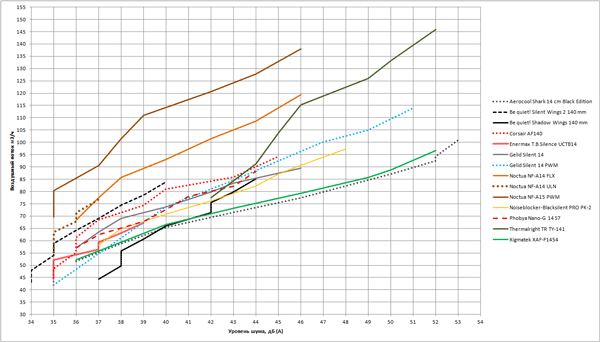

Полученные результаты замеров представлены в виде сводного графика, где по вертикали отмечен объем воздушного потока, а по горизонтали — уровень шума, создаваемые вентиляторами. Интерпретировать результаты довольно просто. Чем больше кривая отклоняется вверх и влево — тем вентилятор лучше по сочетанию шума/производительности. Чем ближе к правому краю и ниже проходит линия, тем меньше воздуха способен прокачать пропеллер при более высоком уровне шума.

Тестирование вентиляторов 140 мм

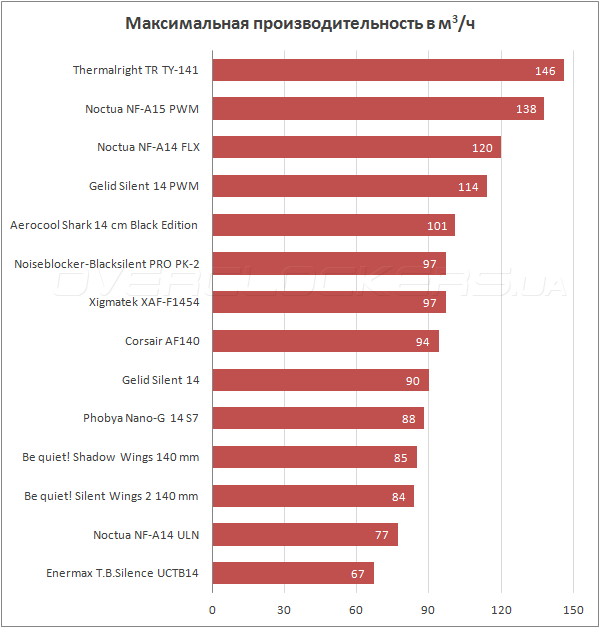

Что мы имеем в результате? Наиболее производительным оказался Thermalright TR TY-141, однако, он же и один из четырех самых шумных пропеллеров, перешагнувших порог в 50 дБ (А). Лишь незначительно уступил ему в мощности Noctua NF-A15 PWM, показав лучшее в тесте соотношение объема воздушного потока к шуму. Без сомнения, австрийцам снова удалось создать замечательный продукт. Noctua NF-A14 FLX замыкает тройку лидеров по расходу воздуха и шуму. Gelid Silent 14 PWM также продемонстрировал неплохие результаты, но его, как и Thermalright подводит плохая акустика. Наиболее шумными оказались Xigmatek XAF-F1454 и Aerocool Shark, хотя им и удалось дотянуться до отметки 100 м³/ч. Все остальные модели достигли типичных для 140-мм вентиляторов средних показателей. Посмотрим на сводную таблицу производительности, без учета уровня шума.

Тестирование вентиляторов 140 мм

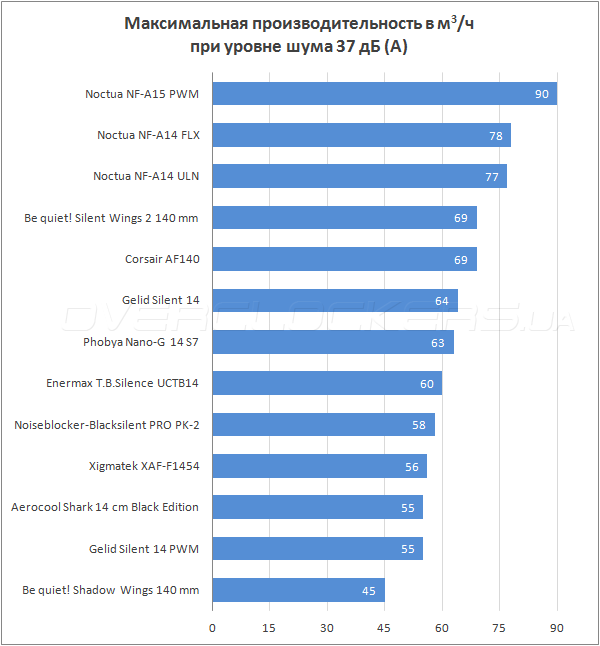

Теперь рассмотрим производительность при условно-бесшумных оборотах.

Тестирование вентиляторов 140 мм

И здесь безусловным лидером становится Noctua NF-A15 PWM. К нему вплотную примыкают две Noctua NF-A14. И наконец, сюрприз — Corsair AF140 удается навязать соперничество be quiet! Silent Wings 2 140 mm. Однако, с субъективной точки, зрения тональность звучания be quiet! значительно лучше, чего, к сожалению неспособны зафиксировать наши приборы. Еще одной неожиданностью стало разгромное поражение be quiet! Shadow Wings 140 mm. Если взглянуть на кривую общего графика, мы увидим производительность, аналогичную с Silent Wings. Это не удивительно, ведь крыльчатка и скорости одинаковы. Но замена гидродинамика на нарезную втулку в качестве подшипника привела к ухудшению акустических показателей на 4 дБ (А) и последнему месту в списке бесшумных вентиляторов. Thermalright TR TY-141 не смог участвовать в рейтинге, поскольку неспособен работать тише 42 дБ (А).

Выводы

Подведем итог тестирования, сделав короткие заключения по каждой модели в отдельности, с описанием преимуществ, недостатков и возможной сферы применения. Рассмотрим пропеллеры по порядку.

Aerocool Shark 14cm Black Edition. Модель показала один из худших результатов по соотношению шума к потоку. Несмотря на оригинальный внешний вид, общую эффективность можно оценить как низкую. По продуктивности занимает средние позиции и если показатели шума не важны, а внешний вид нравится, он определенно найдет своих покупателей. В конечном итоге все решит розничная стоимость.

be quiet! Shadow Wings 140mm. Аутсайдер нашего теста по производительности в тихом режиме. Неплохое качество исполнения, но слишком шумный подшипник, банальная экономия на котором сделала его значительно более громким в сравнении с коллегой из Silent-серии. Лишь на средних и высоких оборотах он способен влиться в стройные ряды обычных вентиляторов. Впрочем, нам мог попасться неудачный экземпляр.

be quiet! Silent Wings 2 140mm. Совершенный вентилятор, бесшумен во всем доступном диапазоне скорости. Никаких призвуков ни в какой ориентации. Лучший выбор для ценителей тишины. Слегка уступает 140-мм моделям от Noctua и имеет не очень высокую пиковую производительность. Снабжен замечательным комплектом поставки. Целиком оправдывает свою высокую стоимость.

Corsair AF140. Новинка показала себя хорошо в тихом режиме работы и в целом работает несколько лучше обычных вентиляторов. Однако паразитные шумы слегка портят общее позитивное впечатление. Электронной начинке этих моделей определенно требуется доработка. С другой стороны, большинство пользователей просто не обратит внимания на такие мелочи. Подойдет в качестве вытяжного вентилятора в системном блоке.

Enermax T.B.Silence UCTB14. Вполне обычный тихоходный вентилятор. Практически не шумит, создает средний по силе воздушный поток, что не удивительно с учетом низких пиковых оборотов. Высокое стартовое напряжение целых 12 В приводит к невозможности снижения оборотов, да оно и не требуется. Можно применять в системных блоках, ориентированных на тишину, без контроллера вентиляторов. Интересен возможностью демонтажа крыльчатки и универсальной совместимостью с 120/135/140-мм посадочными местами.

Gelid Silent 14. Обычный пропеллер, в меру шумный, создает средний по силе воздушный поток. Главный козырь — невысокая стоимость. Подойдет для использования в качестве корпусного.

Gelid Silent 14 PWM. Крепкий середнячок с практически линейным соотношением уровня шума к воздушному потоку. За счет более высокой скорости и ШИМ-регулировки подходит для процессорных радиаторов. В качестве корпусного лучше не использовать, поскольку паразитные звуки подшипника могут раздражать.

Noctua NF-A14 FLX. Лучший корпусной вентилятор в тесте. Отличная акустика в сочетании с высокой производительностью, прекрасный комплект и низкое энергопотребление. Единственный недостаток — очень высокая цена, но ведь и конкурентам нечего предложить.

Noctua NF-A14 ULN. Замедленная версия имеет чуть лучшую тональность звучания на одинаковых оборотах в сравнении с FLX вариантом. Поскольку в бесшумных системах применяются тихоходные модели пропеллеров, то ULN будет более логичным выбором, не требующим контроллера оборотов или переходников. Рекомендовано к приобретению.

Noctua NF-A15 PWM. Новая флагманская модель австрийцев и безусловный победитель данного теста. За счет необычной формы рамки обладает невероятным соотношением высокой производительности и низкого уровня шума. Может и должен использоваться в первую очередь на радиаторах систем воздушного охлаждения. Крайне интересно было бы сравнить его, в особенности модель на 1500 об/мин, с Thermalright TR TY-140 и TY-150.

Noiseblocker NB-Blacksilent PRO PK-2. Классика с хорошим комплектом и сдержанным внешним видом. Однако по результатам тестирования показатели получаются средними. Возможно, данная модель постепенно устаревает по техническим параметрам. Но это все еще достойный продукт, пусть и со слегка завышенной ценой. Типичный корпусной вентилятор.

Phobya Nano-G 14 S7. Загадочный вентилятор с приличными показателями производительности и средними шумовыми характеристиками. Несмотря на водоустойчивость лучшее его применение, как нам кажется, это даже не СВО, а замена стоковых пропеллеров в блоках питания. Этому способствует наличие посадочных отверстий под 135 мм и вероятно съемная крыльчатка. Но и в целом данная модель достаточно универсальна.

Thermalright TR TY-141. Ваш выбор, если требуется голая производительность за минимальные деньги. Подойдет, в первую очередь, к радиаторам воздушного охлаждения. Заметно шумит во всем диапазоне вращения. Любителям тишины больше пригодится TR TY-140.

Xigmatek XAF-F1454. С технической точки зрения это не самый лучший вентилятор. С другой стороны, критических недостатков в нем нет, а текущая рыночная цена весьма гуманна. Его вполне можно использовать на процессорных радиаторах и для охлаждения корпусов при условии, что требуется белая подсветка и необычный внешний вид.

Итак, тестирование показало, что между 140-мм вентиляторами существует гораздо более заметный разрыв по соотношению шума и производительности, нежели между 120-мм моделями. Поскольку все 140-мм пропеллеры производительны по определению, на первый план выходит качество изготовления механических и электрических компонентов, способных при одинаковых скоростях значительно снизить общий уровень шума.

Выражаем благодарность freemannew и poulk за предоставление вентиляторов Aerocool, Corsair, Gelid, Noiseblocker и Phobya.

Какие корпусные вентиляторы выбрать для охлаждения сборки ПК

В этой статье мы научим вас всему, что вам нужно знать, чтобы купить лучшие вентиляторы для ваших нужд.

После просмотра всех соответствующих спецификаций корпусных вентиляторов и того, что они означают, мы также предоставим вам выбор из наших 5 лучших вариантов. Попутно мы также обсудим такие вещи, как разница между ШИМ и не ШИМ вентиляторами, когда вам нужны специальные контроллеры вентиляторов и многое другое!

Лучший корпус для вентиляторов: be quiet! Dark Base 700 RGB

Что вам нужно от корпусных вентиляторов

Во-первых, давайте рассмотрим технические характеристики и то, что они означают.

Общие размеры вентилятора – 140 мм лучше, чем 120 мм?

Первое, что вам нужно знать, прежде чем покупать вентилятор корпуса, – это какой размер вам нужен. Большие вентиляторы могут толкать больше воздуха с меньшим шумом, но не в каждом корпусе найдётся место для вентилятора на 200 мм. В некоторых корпусах может даже не хватить места для стандартного 120-миллиметрового вентилятора, но это стандартные сложности корпусов Mini ITX.

Измерение «мм» означает миллиметры и измеряет одну из четырёх равных сторон вентилятора. (Не их радиус или диаметр, как вы можете подумать.)

Этому стандарту следуют все производители корпусных вентиляторов в отрасли, и это также приводит к тому, что «вентилятор на 120 мм» намного больше, чем кажется на самом деле – обычно немного больше ладони взрослого мужчины.

Сравнение размеров корпусных вентиляторов

Размер вентилятора 120 мм

Самый маленький из «большой тройки» и самый вездесущий. 120-мм вентиляторы на сегодняшний день являются наиболее часто используемым форм-фактором для корпусных вентиляторов во всех размерах и ценовых диапазонах и даже встречаются в высококачественных решениях для охлаждения.

Например: большинство жидкостных решений для охлаждения процессора и большие охладители воздуха используют 120-мм вентиляторы для обеспечения самого лучшего тепловыделения.

Если вы собираете или модернизируете сборку Mini ITX / Micro ATX PC, то 120 мм вентиляторы будут вашим лучшим выбором. Если поддерживаются большие размеры вентиляторов, мы рекомендуем выбрать их вместо этого. Как уже было сказано ранее, большие вентиляторы могут толкать больше воздуха с меньшим шумом.

  • Практически любое стандартное шасси от Mini ITX до Full Tower ATX
  • Большинство радиаторов жидкостного охлаждения AIO

Размер вентилятора 140 мм

140 мм – второй наиболее используемый тип корпусных вентиляторов, но он не так распространён, как 120 мм. Во-первых, они с меньшей вероятностью будут совместимы со всё более сокращающимися по размерам корпусами ПК, заполняющими рынок сегодня.

Но даже в корпусах, совместимых с вентиляторами 140 и 120 мм, большинство пользователей предпочтут 120 мм. Хотя мы не можем установить точную причину этого, мы считаем, что это как-то связано с более низкими ценами и привычкой.

  • Большие корпуса ПК, начиная с некоторых микро-ATX-машин и заканчивая средними башнями ATX, полными башнями ATX и расширенными башнями ATX
  • Поддерживаемые радиаторы жидкостного охлаждения, пользовательские петли или другие

Размер вентилятора 200 мм

200 мм – третий наиболее используемый тип корпусных вентиляторов, но ещё более редкий, чем 140 мм вентиляторы. Чаще всего вы увидите их как предустановленные в специализированных корпусах Micro ATX / Mini ITX «cube» в качестве впускных вентиляторов, где чистый размер помогает компенсировать потерянный потенциал охлаждения.

Если корпус не может использовать два вентилятора 120 мм спереди, скорее всего, вместо этого будет использоваться один вентилятор 200 мм.

Full ATX с поддержкой вентилятора 200 мм встречаются редко, но существуют и в настоящее время продаются.

  • Либо самые маленькие, самые специализированные корпуса ITX / MATX cube, либо самые большие, самые экстравагантные башни ATX Full
  • Часто предустановлены на совместимых корпусах

Необычные размеры корпусных вентиляторов

Хотя следующие размеры вентиляторов, которые мы собираемся обсудить здесь, немного выходят за рамки этой статьи и наших рекомендаций, мы всё же считаем, что их стоит упомянуть.

За пределами большой тройки вы можете увидеть некоторые другие размеры корпусных вентиляторов – обычно меньшие размеры, например 80 мм.

Необычные размеры корпусных вентиляторов

Они пригодятся в особенно компактных корпусах, которые слишком малы даже для, скажем, 120-мм вытяжного вентилятора. Они обычно встречаются в сверхмалых корпусах Mini ITX, Mini STX или Mini ATX, а также в некоторых тонких готовых ПК.

Иногда вы даже можете встретить вентиляторы размером более 200 мм, но вариантов использования для них мало.

Перед покупкой любых корпусных вентиляторов любого размера проверьте характеристики корпуса и совместимые вентиляторы. Даже если вы используете готовый ПК с неясным предустановленным вентилятором со столь же неясным размером, скорее всего, стоит поискать замену, которая способна на большее.

Однако не ожидайте увидеть дополнительные функции, такие как RGB, за пределами стандартных размеров вентиляторов «большой тройки».

Что такое ШИМ (PWM) вентилятор

PWM расшифровывается как Pulse With Modulation (импульс с модуляцией), а в контексте корпусных вентиляторов относится к вентиляторам, которые управляются с помощью этого метода.

ШИМ – это метод, используемый для управления множеством электроники, но в контексте ПК он предназначен для корпусных вентиляторов и кулеров.

Автоматическое ШИМ-управление в корпусных вентиляторах

Интересно, что некоторые (процессорные) воздушные охладители можно модернизировать, просто заменив вентилятор, который уже установлен на нём, и добавив лучший – или даже дополнительный – с другой стороны, чтобы помочь вытянуть или протолкнуть воздух через радиатор. В зависимости от размера рассматриваемого радиатора эта замена / дополнение часто может быть корпусным вентилятором 120 или даже 140 мм.

Сама широтно-импульсная модуляция может быть немного сложной для объяснения, но всё, что вам нужно знать, это то, что она по существу функционирует путём постоянного включения и выключения сигнала, что приводит к точному контролю мощности, поступающей на рассматриваемый компонент.

Вероятно, вы задаетесь вопросом – зачем беспокоиться о вентиляторах PWM?

В частности, PWM позволяет управлять такими вещами, как скорость вращения вентилятора или обороты в минуту. Без ШИМ ваши вентиляторы будут просто работать на полной скорости всё время, это также означает дополнительное энергопотребление и самый громкий профиль шума.

Вентиляторы PWM могут стоить немного больше, но дополнительные потраченные деньги почти всегда стоят того:

Мы не рекомендуем покупать корпусные вентиляторы без ШИМ.

Если вам интересно, как RGB влияет на это. Мы погрузимся в это немного позже.

Что такое RPM вентилятора

RPM или обороты в минуту – это показатель скорости вращения вентилятора.

Чем выше скорость вентилятора, тем больше воздуха вентилятор будет толкать или тянуть, но тем громче вентилятор будет и тем больше энергии он будет потреблять в вашей системе. Верно и обратное: если вы можете запустить вентилятор на более низких скоростях, вы можете сделать свою систему намного тише. но она не будет охлаждаться так же эффективно.

Большая причина покупать ШИМ-вентиляторы заключается в том, что такие вещи, как ваши обороты в минуту, могут автоматически контролироваться вашей системой, поэтому ваши вентиляторы работают тихо, когда мало что происходит, и ускоряются во время интенсивных задач.

С правильной кривой автоматического управления вентиляторы должны громко звучать только во время тяжелых игровых задач или интенсивных задач рендеринга CPU и GPU.

BIOS (базовая система ввода-вывода) вашей материнской платы обычно управляет кривыми вентилятора, которые также могут быть отрегулированы вручную, как видно из этого Gigabyte BIOS:

Кривая управления вентилятором Gigabyte Bios

Вы также можете создать свои собственные кривые управления вентилятором с правильными приложениями. Это особенно рекомендуется, если вы хотите создать более тихий ПК, и даже больше – если вы используете жидкостный кулер.

Что такое CFM вентилятора

CFM означает кубические футы в минуту и является мерой воздушного потока в корпус или из него.

Чем выше CFM, тем лучше воздушный поток – и, следовательно, тем прохладнее в корпусе. Однако, для достижения максимального CFM вам нужно либо увеличить скорость вращения вентилятора с помощью системы управления, либо использовать вентилятор без ШИМ, который работает на полной скорости всё время.

Как увеличить CFM корпусного вентилятора

При покупке корпусных вентиляторов CFM – это важный показатель, на который следует обратить внимание.

Средний 120-мм корпусной вентилятор будет предлагать где-то от 40-50 CFM, а особенно хорошие вентиляторы предлагают 50-60 CFM и выше. Более высокий CFM технически возможен при таком размере, но, в свою очередь, потребует смехотворно высоких оборотов в минуту, энергопотребления и уровня шума.

Вентиляторы статического давления и воздушного потока

Есть два разных вида корпусных вентиляторов: вентиляторы статического давления и вентиляторы с высоким воздушным потоком. Есть также ряд вентиляторов, которые занимают своего рода гибридную позицию, предлагая как высокий поток воздуха, так и приличное статическое давление, но встречаются редко.

Охлаждение при статическом давлении и воздушном потоке

Если вы похожи на большинство людей, ваш инстинкт, вероятно, заключается в том, чтобы пойти прямо на вентиляторы с высоким воздушным потоком и забыть об остальном. В конце концов, разве весь смысл вентилятора не в том, чтобы обеспечить хороший поток воздуха?

Да, но. статическое давление тоже важно. Чтобы понять, почему нам нужно объяснить концепцию статического давления.

По сути, статическое давление – это не скорость, с которой выталкивается воздух, и даже не количество. Вместо этого статическое давление – это сила, с которой выталкивается воздух. Во многих сценариях вентиляторы с высоким статическим давлением обеспечивают гораздо лучшую производительность, чем вентиляторы с высоким воздушным потоком, несмотря на гораздо более низкий CFM.

Это особенно относится к таким вещам, как радиаторы, но также может применяться ко многим позициям впускных вентиляторов.

Растущая популярность сплошных передних панелей с боковыми или нижними вентиляционными отверстиями означает, что вам действительно понадобятся вентиляторы статического давления в конфигурации «тяги», поскольку они смогут втягивать воздух с наибольшей силой.

Внешнее отличие вентиляторов воздушного давления и воздушного потока

Для вытяжных вентиляторов или впускных вентиляторов, не имеющих дело с передней панелью из твердого материала, лучше всего сосредоточиться на высоком воздушном потоке / CFM.

Положительный или отрицательный поток воздуха – что лучше?

Если вы много слышали о положительном или отрицательном воздушном потоке – или, точнее, положительном или отрицательном давлении – и не уверены, что лучше, позвольте нам прояснить это очень быстро:

  • Конфигурация с положительным давлением – это когда в корпус поступает больше воздуха, чем выталкивается. Это обычно рекомендуется для большинства пользователей, так как (особенно если у вас правильные фильтры) это сводит к минимуму попадание избыточной пыли в ваш компьютер.
  • Конфигурация с отрицательным давлением – когда выталкивается больше воздуха, чем поступает. Это может быть хорошо, но это превращает внутреннюю часть вашего ПК в «вакуумный контейнер», что приводит к попаданию большого количества дополнительной пыли в ваш компьютер.

Для достижения наилучших результатов вам следует использовать слегка положительную конфигурацию давления.

Чтобы определить давление вашей конфигурации, просто сложите CFM ваших впускных вентиляторов и сравните его с кумулятивным CFM ваших выхлопных вентиляторов. До тех пор, пока воздухозаборник втягивает немного больше, чем выталкивается, у вас есть конфигурация с положительным давлением!

Измерения децибел (дБ) и шума вентиляторов

Как вы уже знаете, децибелы являются мерой звука. Вы можете не знать, насколько громкими на самом деле являются децибелы, поэтому мы предоставим вам справочную информацию:

  • 0-10 децибел – чрезвычайно тихий и пограничный неслышимый звук. Например, звук падения булавки оценивается, примерно, в 10 децибел.
  • 10-20 децибел – тихий, становятся слегка слышным на высоком уровне. Звук шелестящих листьев оценивается в 20 децибел.
  • 25 децибел – это, примерно, уровень шепота.
  • от 35 до 40 децибел – это звук пригорода ночью или бегущей реки.
  • При 55-65 децибелах объект становится шумным – холодильник посреди ночи, нормальная громкость разговора и т.д.

В случае корпусных вентиляторов тихими считаются устройства с звуковым фоном ниже 20 децибел, средние вентиляторы находятся в диапазоне от 20 до 30 децибел, а громкие вентиляторы – всё что громче этого.

Большинство вентиляторов, которые мы перечислили ниже, попадают в тихий диапазон.

RGB и светодиодные вентиляторы

RGB и LED вентиляторы – это корпусные вентиляторы со светодиодами для подсветки.

RGB – это особая категория светодиодных корпусных вентиляторов, которые позволяют настраивать их цвета различными способами, в то время как обычные светодиодные вентиляторы придерживаются одного цвета.

Интересный момент, который следует отметить об RGB и светодиодных вентиляторах, заключается в том, что очень немногие из них предназначены для высокого воздушного потока и вместо этого предназначены для статического давления.

Хотя мы не уверены в точной причине этого, мы считаем, что это как-то связано с добавленным весом / различными производственными процессами для лопастей вентилятора, которые также должны переносить и отражать свет.

RGB и светодиодные вентиляторы никоим образом не повышают производительность, они только добавляют эстетической красоты.

Они также не являются признаком более высокого качества сборки. Выбирайте вентиляторы RGB/LED только в том случае, если вы хотите получить эстетические преимущества, так как это их единственное реальное преимущество. Если вы не пытаетесь показать внутреннюю часть вашего ПК, то дополнительная подсветка любого рода совершенно излишне.

В случае вентиляторов RGB вам также необходимо убедиться, что у вас есть доступный разъём RGB на материнской плате:

Вентиляторы RGB будут поставляться с двумя кабелями: один для самого вентилятора, а другой для RGB-ламп внутри. ШИМ – самого по себе – недостаточно для управления световыми эффектами RGB, и вам понадобится совместимый RGB-разъём на материнской плате.

Если у вас нет разъёма RGB на материнской плате – или если у вас недостаточно места для всех вентиляторов RGB, которые вы хотите установить, – тогда вам придется инвестировать в контроллер вентилятора.

Контроллеры вентиляторов и многовентиляторные установки

Если вам нужно использовать контроллер вентилятора, скорее всего, это как-то связано с проблемами настройки нескольких вентиляторов, особенно если вы собираете установку с более современной материнской платой.

Варианты использования концентратора вентиляторов

В то время как более старые системы требуют контроллеров вентиляторов даже для одноканальных RGB-установок, современные материнские платы среднего класса (например, материнские платы AMD AM4 x570), имеют по крайней мере один, а иногда и два выделенных разъёма для устройств RGB.

Однако, даже если вы не используете RGB. инвестиции в контроллер вентиляторов могут потребоваться. Это особенно часто встречается при сборке с материнскими платами Micro ATX или Mini ITX, которые имеют очень мало разъёмов для вентиляторов.

Купите контроллер вентиляторов, если какой-либо из следующих пунктов описывает вас:

  • Вы хотите установить больше корпусных вентиляторов, чем позволяет ваша материнская плата
  • Вы хотите установить вентилятор RGB, но ваша материнская плата не поддерживает эту функцию
  • Вы хотите установить больше корпусных вентиляторов с RGB, чем позволяет ваша материнская плата

Пока все не согласятся с общим стандартом подсветки и управления RGB (пожалуйста, ребята), вентиляторы и контроллеры, соответствующие бренду, будут необходимы.

Лучшие корпусные вентиляторы – наш выбор

Теперь пришло время перейти к нашим лучшим выборам. Сначала мы выбрали два варианта по стоимости, без каких-либо дополнительных опций, но с довольно превосходным воздушным потоком и приличным статическим давлением за такую цену.

После этого у нас есть тихий выбор, выбор по производительности и невероятно мощный выбор в нише RGB.

Теперь мы предоставим подробные спецификации и подробно обсудим каждый из продуктов:

Бюджетный выбор без ШИМ (PWM) – Arctic F12

Если вы настаиваете на получении корпусного вентилятора как можно дешевле и не заботитесь об уровне шума… Вам поможет точный вентилятор Arctic F12 !

Arctic F12 – это 120-мм вентилятор охлаждения с самым высоким уровнем шума в этом списке, без ШИМ, о котором можно говорить, и, честно говоря, с хорошим сырым CFM.

Но, это вентилятор статического давления, так что он довольно хорошо охлаждает большой радиатор или корпус. Если шум не вызывает беспокойства, и всё, что вам нужно, – это сырая производительность. Arctic F12 – отличный вариант!

Бюджетный выбор с ШИМ (PWM) – Noctua NF-P12 redux

Noctua NF-P12 – это наш выбор по стоимости, который представляет собой 120-мм вентилятор с действительно хорошим воздушным потоком и. нормальным уровнем шума.

Noctua NF-P12 redux – это вентилятор с доминирующим серым цветом, который должен сочетаться с эстетикой большинства корпусов и может похвастаться действительно впечатляющим рейтингом 71 CFM. Он также обеспечивает приличное статическое давление, а это значит, что он должен хорошо работать практически в любом месте вашего компьютера: впускной, выпускной, охладители, радиаторы.

Если всё, что вам нужно, это дёшевое охлаждающее решение для вашего ПК, то это оно. Он не особенно тихий, но и не особенно громкий. Он может похвастаться действительно впечатляющим необработанным воздушным потоком, он дешёвыйи поставляется от авторитетного производителя – чего ещё можно желать?

Полная тишина – be quiet! Silent Wings 3

Наш тихий выбор происходит от известного производителя be quiet!. Мы выбрали их бесшумный вентилятор Wings 3 в качестве нашего лучшего выбора – в частности, модель 140 мм, хотя также доступен вариант 120 мм, если вы этого захотите.

Первое, что вы можете заметить, это то, что да, это самый тихий вентилятор в этом списке. При рейтинге 15,5 децибел даже на максимальной скорости этот вентилятор не будет отвлекать вас громкими звуками, пока вы пыхтите за своим ПК с хардкорным рендерингом или игровыми задачами.

Второе, что вы можете заметить, это то, что его CFM относительно низок – чуть менее 60 CFM. Хотя это, безусловно, хорошо, это также не здорово – почему он толкает меньше воздуха, чем наш бюджетный выбор?

Во-первых, это вентилятор статического давления. Таким образом, в то время как он толкает меньше воздуха в целом, он толкает воздух сильнее, что делает его идеальным для всасывания из преимущественно герметичных передних панелей или проталкивания холодного воздуха через радиатор / охладитель.

Это, своего рода, неотъемлемый недостаток «тихих» вентиляторов. Для тишины вы должны снизить максимальную частоту вращения и, вместе с ней, максимальный поток воздуха. Это не самый тихий вентилятор на рынке, но он выталкивает намного больше воздуха, чем самые тихие вентиляторы на рынке.

Мы выбрали его для лучшего компромисса между сырой производительностью и тихой работой.

Производительный выбор с RGB – Deepcool RF120 RGB

Наш выбор RGB не исходит от каких-либо громких имён, таких как Corsair или Thermaltake (во всяком случае, пока). Вместо этого мы выбрали Deepcool RF120 RGB . Это потому, что даже по сравнению с конкурирующими моделями от Corsair и других производителей он имеет превосходный воздушный поток. для вентилятора RGB.

RGB, как и тишина, – это ещё одна из тех вещей, которые напрямую не влияют на производительность вентилятора, но всё же довольно важны.

Производители RGB вентиляторов привержены статическому давлению. Вентиляторы статического давления великолепны, не поймите нас неправильно. Однако, если охлаждение корпуса является вашей основной заботой, и вы не имеете дело с герметичной передней панелью. тогда использование правильного вентилятора с высоким воздушным потоком для впуска / выпуска, как правило, является лучшим шагом.

Вентилятор Deepcool RF120 RGB может похвастаться совместимостью с современными разъёмами RGB на вашей материнской плате и включенным (хотя и упрощенным) контроллером RGB. Поскольку воздушный поток является основной проблемой для большинства пользователей, это решение, которое подойдёт каждому.

Хотите альтернативу статическому давлению для радиаторов, кулеров или впуска? Или просто хотите лучше RGB? Вместо этого получите Corsair ML140 / ML120

Выбор ниши RGB – Thermaltake Riing Plus 20 RGB TT Premium

Последнее, но не менее важное – это наш выбор из ниши полного RGB, Thermaltake Riing Plus 20 RGB Premium Edition .

Это 200-мм вентилятор, обладающий невероятной поддержкой RGB, сверхвысоким воздушным потоком и большим статическим давлением. Он идеально подходит практически для любого сценария. если вы действительно сможете поместить этого «бегемота» внутри. Корпуса Micro ATX cube и некоторые полноразмерные башни ATX, скорее всего, подойдут для вентилятора такого размера.

Если вы можете купить корпус, который может поддерживать такой вентилятор, мы настоятельно рекомендуем пойти на это. Чистый воздушный поток, который вы можете получить даже с одним из этих вентиляторов, действительно впечатляет, и мы даже видели некоторые корпуса, которые могут использовать сразу два.

Мы не думаем, что преувеличиваем, когда говорим, что это самый большой, лучший вентилятор RGB, который мы когда–либо видели, и контроллер вентилятора поставляется в комплекте с ним!

Вопросы и ответы о корпусных вентиляторах

Как измеряется размер корпусного вентилятора?

Измеряют вертикальное или горизонтальное расстояние между отверстиями для винтов, а не по диагонали!

Как добавить больше вентиляторов, чем поддерживает материнская плата?

Если вы хотите добавить больше корпусных вентиляторов, чем у вашей материнской платы разъёмов, вы можете использовать «концентратор вентиляторов ПК». Некоторые модели позволяют управлять до 12 дополнительными вентиляторами.

Источник https://webznam.ru/blog/podborka_luchshikh_ventiljatorov/2019-11-27-1338

Источник https://www.overclockers.ua/cooler/aerocool-bequiet-corsair-enermax-gelidsilent-noctua-noiseblocker-phobya-thermalright-xigmatek-140mm/all/

Источник https://windows-school.ru/blog/kakie_korpusnye_ventiljatory/2022-06-02-948

Читать статью  11 лучших потолочных обогревателей — рейтинг на 2022-й год
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
